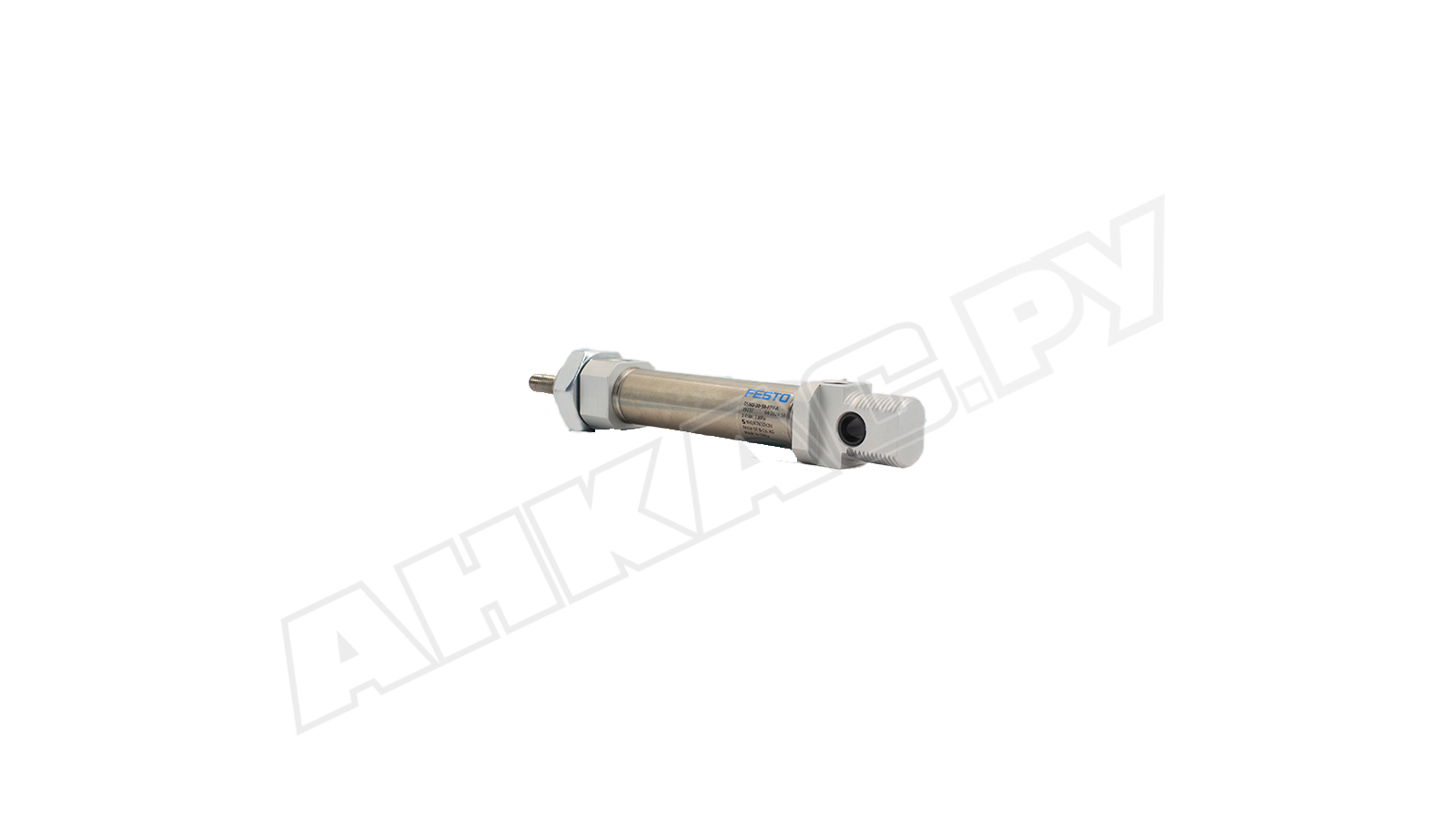

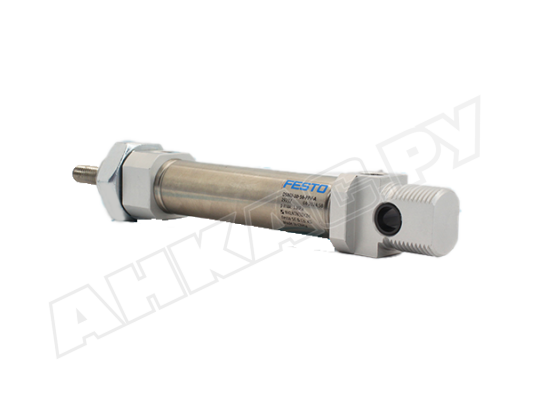

Пневмоцилиндр круглый Festo DSNU-20-50-PPV-A

Пневмоцилиндр круглый Festo DSNU-20-50-PPV-A спроектирован для выполнения линейных перемещений в условиях ограниченного пространства. Он идеально подходит для задач позиционирования, подачи, захвата и толкания в системах автоматизации и контрольно-измерительных приборах. Устройство функционирует на сжатом воздухе с давлением от 1 до 10 бар.

Основные характеристики

При давлении сжатого воздуха 6 бар, сила достигает примерно 189 Н (прямой ход) и 158 Н (обратный ход). Конструкция 2-стороннего действия с 1-сторонним штоком и внешней резьбой M8 обеспечивает возвратно-поступательное движение. Диаметр поршня: 20 мм, ход: 50 мм.

Для определения положения интегрирован магнит, совместимый с бесконтактными датчиками. С обеих сторон предусмотрено пневматическое, регулируемое демпфирование, смягчающее удары в конечных точках хода, что способствует продолжительной эксплуатации устройства и связанных механизмов.

Конструкция

• Корпус и шток произведены из нержавеющей стали, передняя и задняя крышки изготовлены из алюминиевого сплава. Такое сочетание материалов обеспечивает повышенную коррозионную стойкость при компактных размерах цилиндра. Уплотнения: полиуретан/ NBR.
• Корпус выполнен с завальцованными крышками, что делает его неразборным. Порт подключения имеет резьбу G1/8, резьба штока – M8. Задняя крышка оснащена цилиндрическим шарниром.
• Пневмоцилиндр может монтироваться в любом положении. Рабочий температурный диапазон составляет от -20 до +80 °C.

Линейка Festo

Цилиндры Festo DSNU с диаметрами поршня от 8 до 32 мм соответствуют стандарту ISO 6432. Твердая полированная поверхность корпуса обеспечивает превосходные эксплуатационные характеристики и долговечность устройства. Три типа крышек расширяют возможности монтажа и экономят пространство. Доступны модели как двустороннего (DSNU), так и одностороннего (ESNU) действия.

Купить пневмоцилиндр Festo можно также в исполнении без проворота, с 2-сторонним штоком, с/ без датчиков положения, с нерегулируемым/ регулируемым демпфированием.
