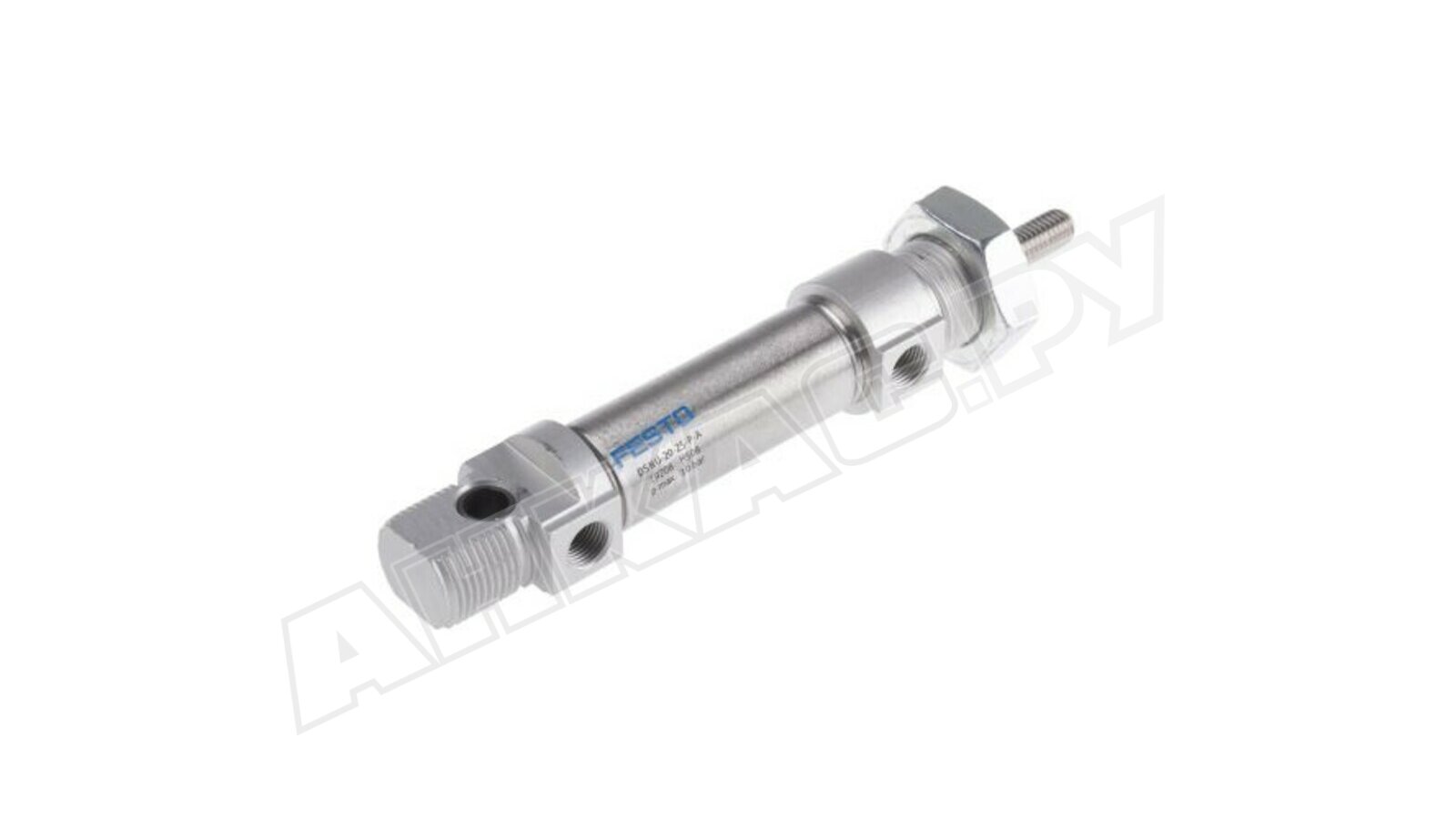

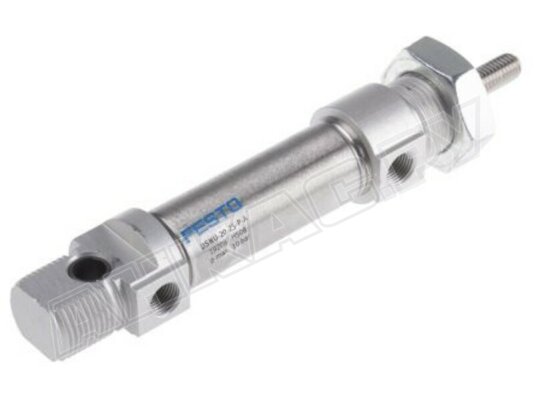

Пневмоцилиндр круглый Festo DSNU-20-25-PPV-A

Пневмоцилиндр круглый Festo DSNU-20-25-PPV-A, арт: 33974 разработан для выполнения линейных возвратно-поступательных движений в условиях ограниченного пространства. Используется в автоматизированных системах, измерительном оборудовании и других устройствах, требующих точного перемещения, фиксации, захвата или толкания объектов. Функционирует на сжатом воздухе, с давлением в диапазоне от 1 до 10 бар.

Ключевые параметры

Пневматический цилиндр способен развивать усилие порядка 189 Н при движении вперед и 158 Н при движении назад при давлении воздуха 6 бар. Его конструкция двойного действия с 1-сторонним штоком с внешней резьбой M8 обеспечивает плавные возвратно-поступательные движения. Диаметр поршня составляет 20 мм, а ход – 25 мм.

Интегрированный магнит позволяет определять положение штока с помощью бесконтактных датчиков. Регулируемое пневматическое демпфирование по обеим сторонам хода смягчает удары в крайних положениях, продлевая тем самым срок службы цилиндра и связанных с ним механизмов.

Конструктивные особенности

Корпус и шток пневматического цилиндра выполнены из нержавеющей стали, передняя и задняя крышки изготовлены из алюминиевого сплава. Такое исполнение обеспечивает высокую коррозионную стойкость устройства. Уплотнения изготовлены из полиуретана или NBR. Завальцованная конструкция крышек делает цилиндр неразборным.

Воздушный порт имеет резьбу G1/8, размер резьбы штока – M8. Задняя крышка оснащена шарнирным креплением. Монтаж цилиндра возможен в любом положении. Рабочая температура находится в пределах от -20 до +80 °C.

Серия Festo

Цилиндры серии Festo DSNU доступны с диаметрами поршней от 8 до 32 мм. Соответствуют международному стандарту ISO 6432. Их высокая износостойкость и долговечность обусловлены твердой и полированной поверхностью корпуса. Различные варианты крышек расширяют возможности монтажа и позволяют экономить пространство.

Производятся модели как двойного (DSNU), так и одинарного (ESNU) действия. Кроме того, доступны исполнения с фиксированным положением штока, 2-сторонним штоком, с датчиками положения/ без датчиков, с различными типами демпфирования (регулируемым или нерегулируемым). У нас можно купить пневмоцилиндры необходимых параметров. Обращайтесь, подберем оптимальный вариант.
