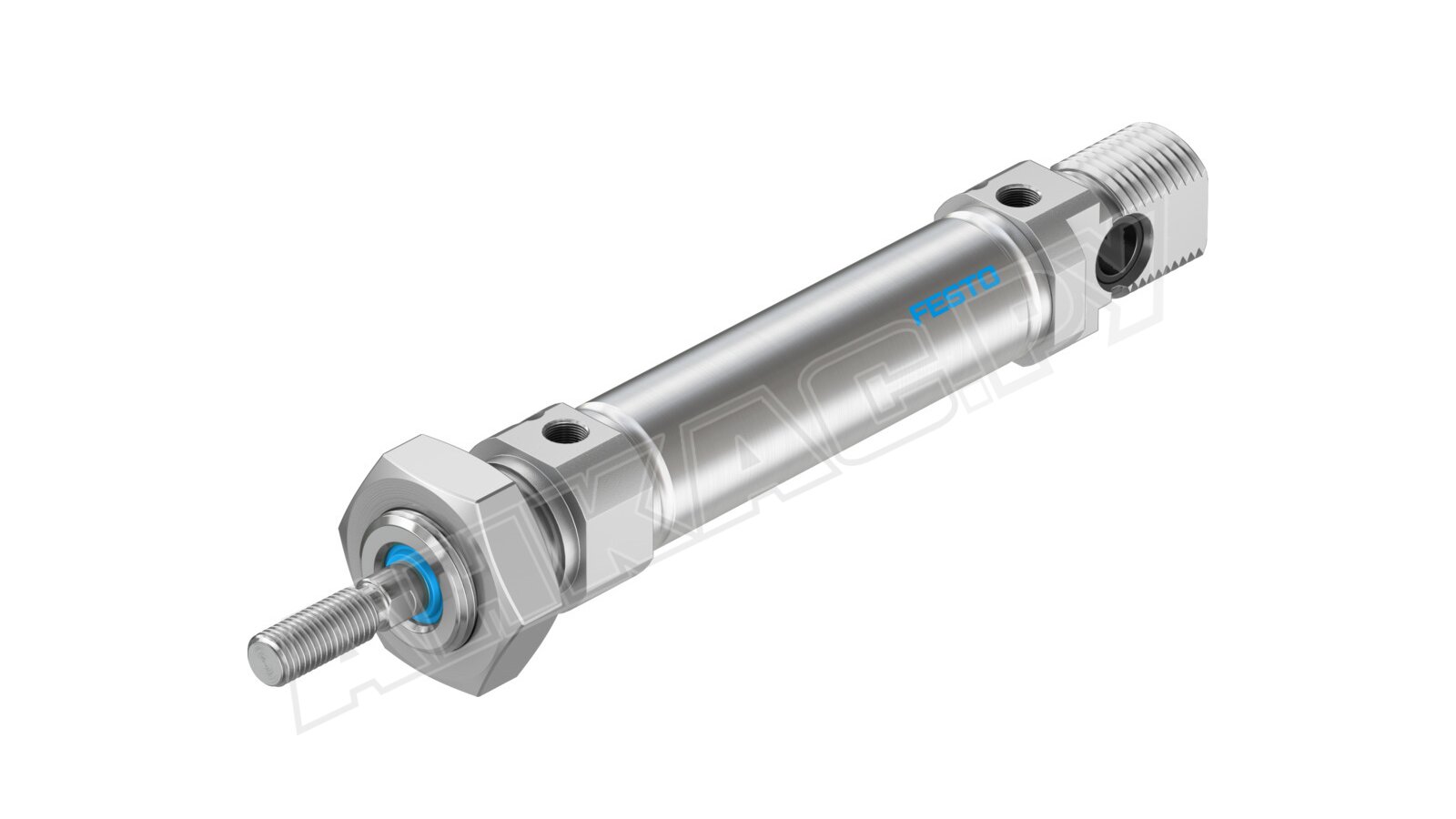

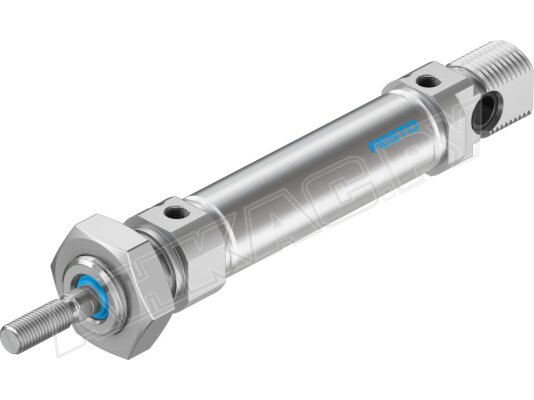

Пневмоцилиндр круглый Festo DSNU-16-25-PPV-A

Пневмоцилиндр круглый Festo DSNU-16-25-PPV-A, арт: 33973 разработан для выполнения возвратно-поступательных движений в стесненных пространствах. Находит применение в различных устройствах, требующих точного перемещения, фиксации, захвата или отталкивания различных объектов. Энергию для работы привод получает от сжатого воздуха, подаваемого под давлением в диапазоне от 1 до 10 бар.

Ключевые параметры

При давлении воздуха 6 бар пневматический цилиндр способен развивать усилие до 121 Н при выдвижении штока и до 104 Н при его втягивании. Конструкция двойного действия с односторонним штоком с резьбой M6, обеспечивает плавность хода. Диаметр поршня составляет 16 мм, а его ход – 25 мм.

Встроенный магнит позволяет осуществлять бесконтактное отслеживание положения штока с помощью специализированных датчиков. Наличие регулируемого пневматического демпфирования на обоих концах цилиндра смягчает удары, что способствует увеличению срока службы привода и связанных с ним компонентов.

Конструктивные особенности

• Пневматический цилиндр состоит из корпуса, поршня, штока, а также упругих демпфирующих элементов, расположенных с обеих сторон. Корпус цилиндра и шток изготовлены из нержавеющей легированной стали, что обеспечивает высокий уровень защиты от коррозии. Передняя и задняя крышки выполнены из алюминиевого сплава. В качестве материала уплотнений используется полиуретан или NBR.
• Крышки, закрепленные методом вальцевания, делают конструкцию неразборной. Задняя крышка оборудована шарнирным креплением. Монтаж цилиндра возможен в любом пространственном положении. Эксплуатация допускается при температурах от -20 до +80 °C.

Серия пневмоцилиндров Festo

Цилиндры линейки Festo DSNU представлены с диаметрами поршней от 8 до 32 мм и соответствуют международному стандарту ISO 6432. Их высокая износостойкость и долговечность обусловлены наличием твердой и полированной внутренней поверхности корпуса.

Разнообразные варианты исполнения крышек расширяют возможности монтажа и способствуют экономии пространства. Производитель предлагает модели как двойного (DSNU), так и одинарного (ESNU) действия. Кроме того, можно купить пневмоцилиндры Festo с фиксированным положением штока, двусторонним штоком, с датчиками положения или без них, а также с различными типами демпфирования (регулируемым или нерегулируемым).
