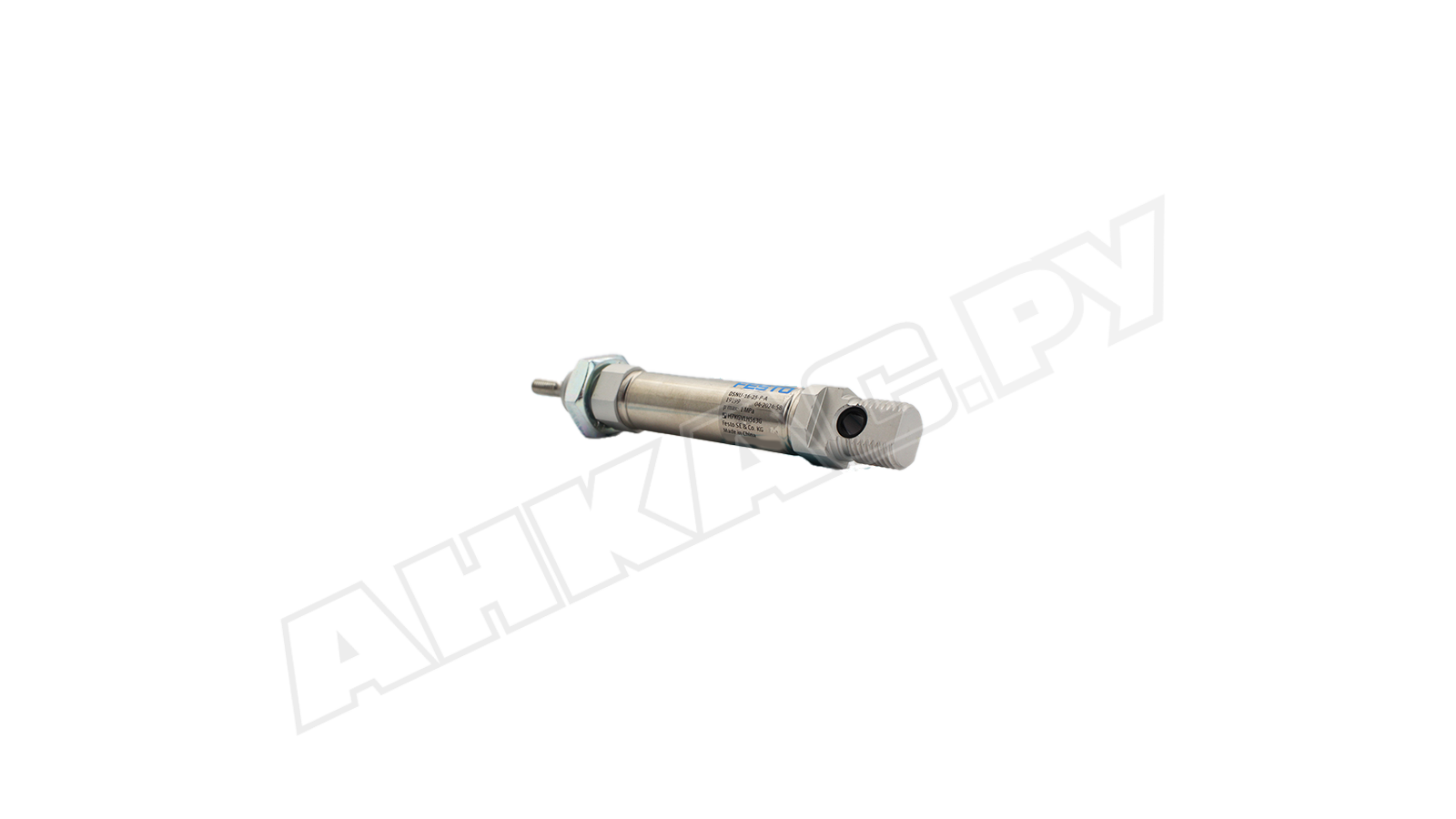

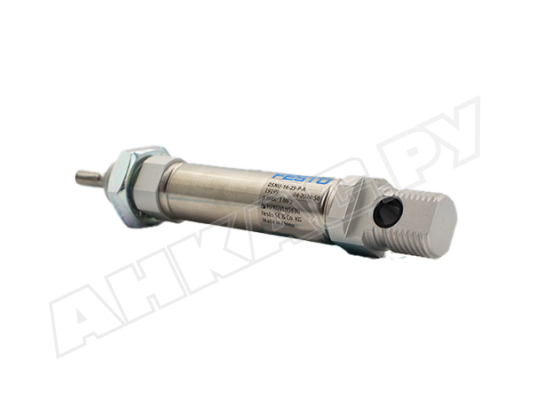

Пневмоцилиндр круглый Festo DSNU-16-25-P-A

Пневмоцилиндр круглый Festo DSNU-16-25-P-A – устройство двустороннего действия для привода различных узлов и механизмов. За счет узкой конструкции удобен для работы в тесных пространствах. Преобразует энергию сжатого воздуха в возвратно-поступательное механическое движение. Успешно применяется в различных системах, требующих точного позиционирования, удержания, захвата или перемещения объектов.

Ключевые характеристики

Рабочее давление пневмоцилиндра составляет от 1 до 10 атмосфер. При давлении 6 бар усилие на штоке при его выдвижении достигает 121 Н, а при втягивании – 104 Н. Конструкция с двусторонним действием и одноштоковым исполнением (резьба M6) обеспечивает плавность движений. Диаметр поршня – 16 мм, а ход – 25 мм. Присоединительная резьба – М5.

Контроль положения штока осуществляется с помощью специализированного бесконтактного датчика. Для минимизации ударных нагрузок и продления срока службы привода и связанных с ним компонентов, по обе стороны установлены эластичные демпфирующие кольца. Максимальная энергия на конечном этапе хода составляет 0,15 Н.

Конструктивные особенности

• Конструкция цилиндра включает в себя корпус, поршень, шток и элементы амортизации. Корпус и шток выполнены из высококачественной легированной нержавеющей стали (класс коррозиестойкости 2), что обеспечивает надежную защиту от коррозии. Крышки отлиты из алюминиевого сплава, а уплотнения – из полиуретана или NBR. Завальцованные крышки делают конструкцию неразборной.
• Задняя крышка снабжена шарнирным элементом для монтажа. Для крепления цилиндра предусмотрены специальные приспособления. Цилиндр может быть установлен в любом положении и рассчитан на работу в диапазоне температур от -20 до +80 °C.
• Пневмоцилиндры Festo серии DSNU соответствуют стандарту ISO 6432. Внутренняя поверхность цилиндра обладает высокой гладкостью и прочностью, что гарантирует отличную износостойкость и длительный срок службы.

Другие модели и аксессуары Festo

Пневматические цилиндры доступны с диаметрами поршней от 8 до 32 мм, с различными вариантами подвода воздуха, а также с функцией контроля положения штока или без нее.

Компания Festo предлагает модели как двойного (DSNU), так и одинарного (ESNU) действия. Доступны модификации с фиксированным штоком, двухштоковые, с датчиками положения или без, с возможностью регулировки демпфирования или без нее, а также широкий ассортимент дополнительных аксессуаров.
