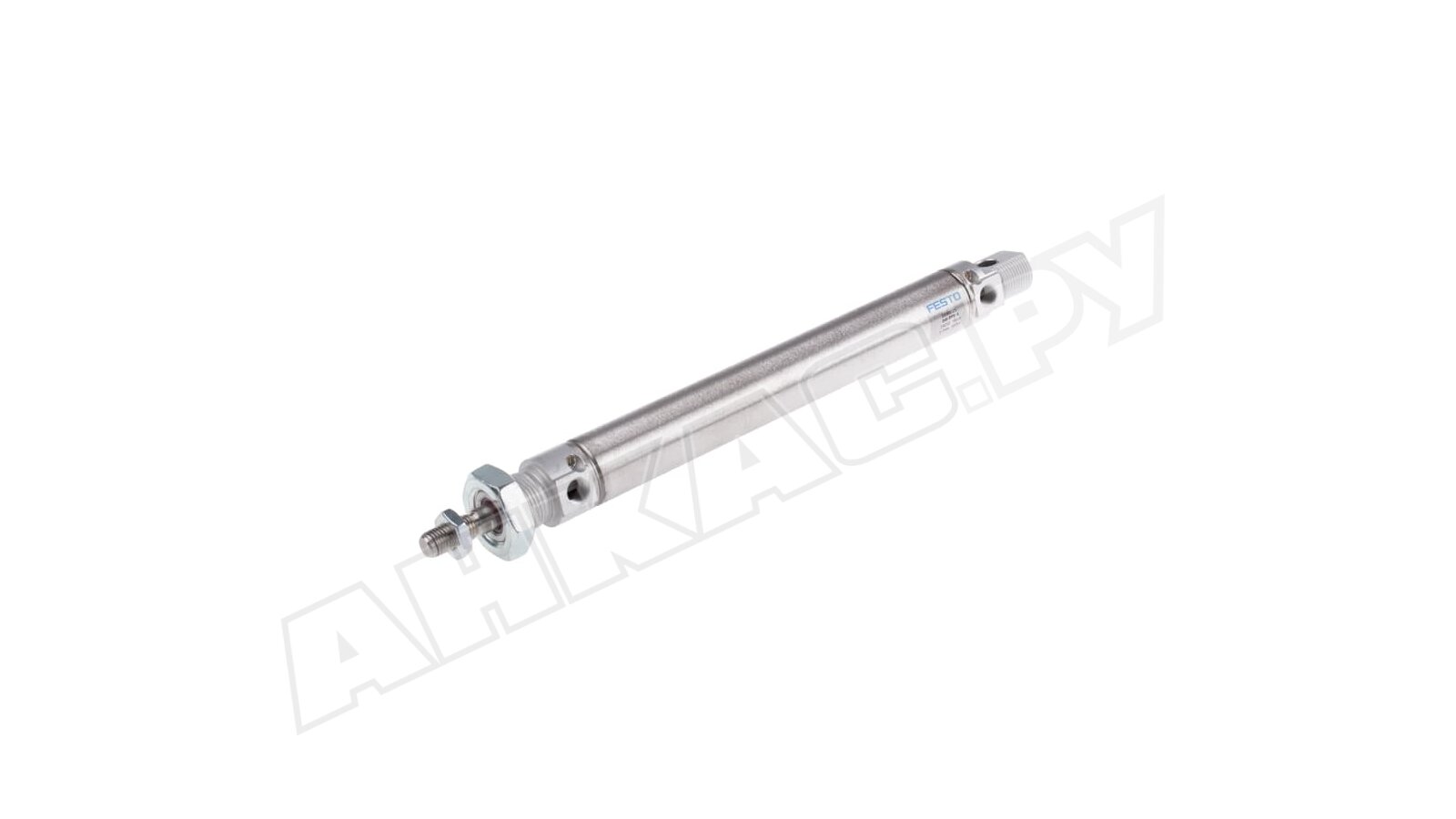

Пневмоцилиндр круглый Festo DSNU-16-100-PPV-A

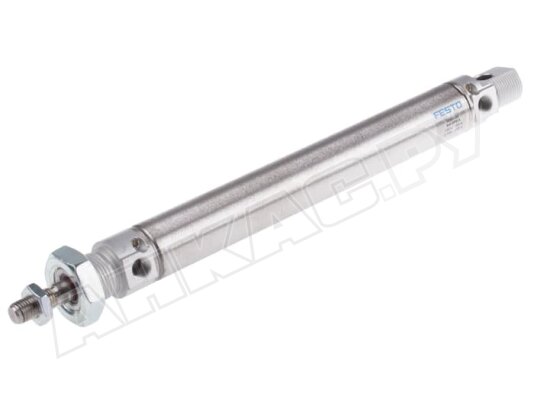

Пневмоцилиндр круглый Festo DSNU-16-100-PPV-A, арт: 19232 – устройство двустороннего действия для привода различных механизмов в условиях ограниченного пространства. Он трансформирует энергию сжатого воздуха в возвратно-поступательное механическое движение, что делает его пригодным для задач позиционирования, захвата, подачи и толкания в системах автоматизации и контрольно-измерительных приборах.

Технические параметры

• Рабочее давление сжатого воздуха составляет от 1 до 10 бар. При давлении 6 бар сила при выдвижении штока достигает 121 Н, а при втягивании – 104 Н. Устройство имеет двухсторонний принцип действия с плавным ходом. Оснащено односторонним штоком с резьбой M6. Диаметр поршня – 16 мм, а ход – 100 мм.
• Интегрированный магнит позволяет осуществлять бесконтактный мониторинг положения штока с помощью соответствующих датчиков. Наличие регулируемой пневматической амортизации на обоих концах цилиндра эффективно поглощает ударные нагрузки, продлевая срок службы самого привода и связанных с ним компонентов. Максимально допустимая энергия удара в конце хода ограничивается 0,15 Н.

Конструктивные особенности

Конструкция пневмоцилиндра включает корпус, поршень, шток и демпфирующие механизмы. Корпус и шток выполнены из высококачественной нержавеющей стали, что гарантирует отличную устойчивость к коррозии. Передняя и задняя крышки изготовлены из алюминиевого сплава. Функции уплотнений выполняют полиуретан или NBR.

Крышки, закрепленные методом завальцовки, придают конструкции монолитность (неразборность). Задняя крышка оборудована шарнирным элементом для удобства монтажа. Пневмоцилиндр может устанавливаться в любом положении и эксплуатироваться в широком диапазоне температур – от -20 до +80 °C.

Серия Festo

Пневмоцилиндры серии Festo DSNU соответствуют международному стандарту ISO 6432. В данной линейке представлены модели с различными диаметрами поршней, варьирующимися от 8 до 32 мм. Высокая степень износостойкости и долговечности обеспечивается за счет идеально гладкой и прочной внутренней поверхности корпуса. Разнообразие конфигураций крышек позволяет оптимизировать процесс монтажа и добиться экономии пространства. Производитель предлагает различные модификации, включая цилиндры двойного (DSNU) и одинарного (ESNU) действия, модели с фиксированным положением штока, а также варианты с односторонним или двусторонним штоком, с интегрированными датчиками положения или без них, с регулируемым или фиксированным демпфированием. Свяжитесь с нами, чтобы подобрать наиболее подходящее решение для ваших производственных задач.
