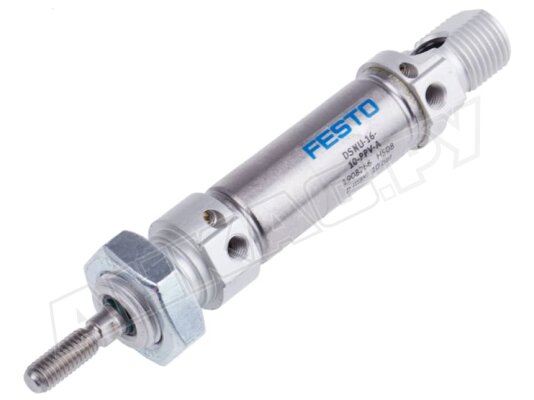

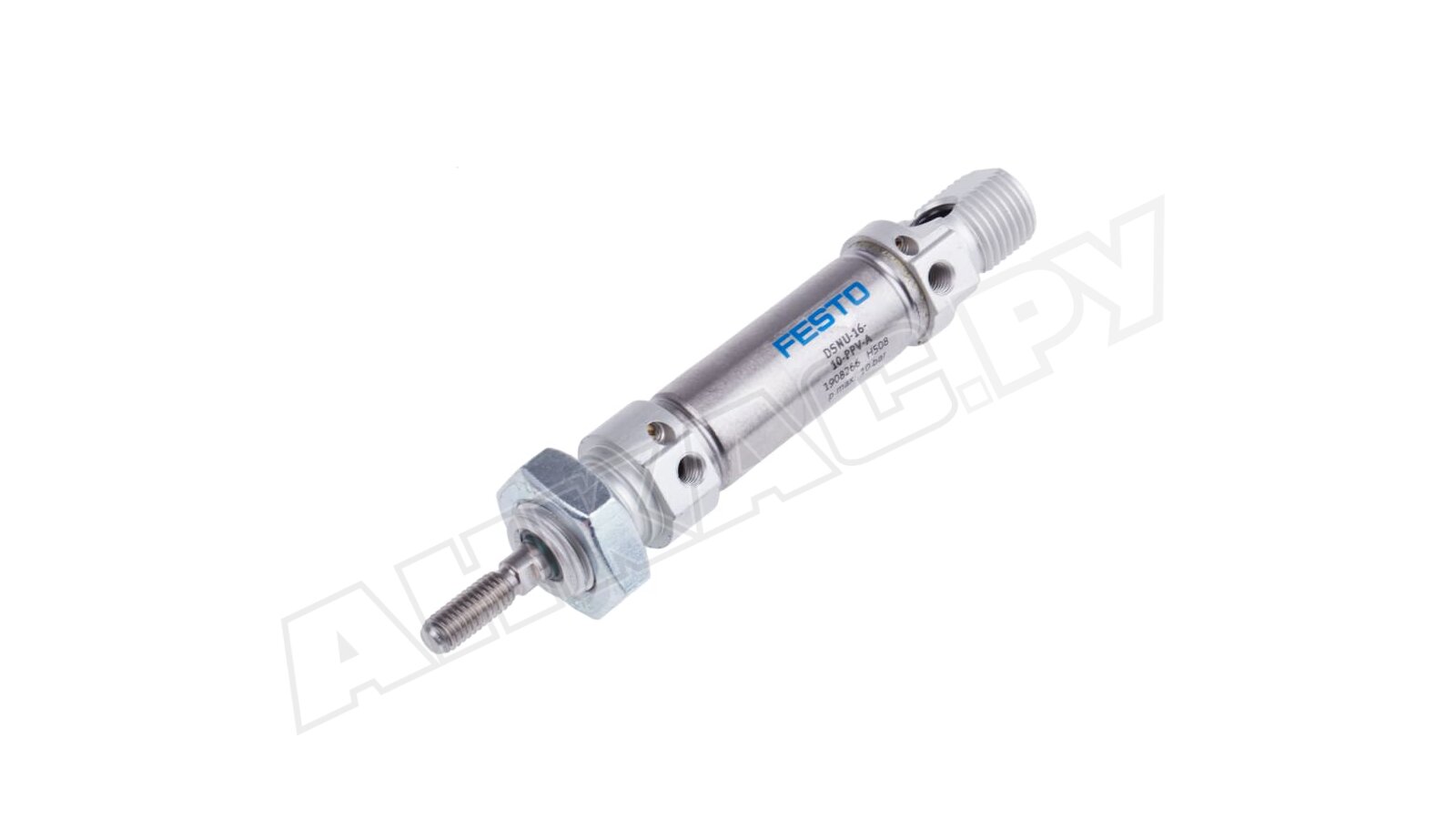

Пневмопривод с направляющей Festo DSNU-16-10-PPV-A

Пневмопривод с направляющей Festo DSNU-16-10-PPV-A предназначен для осуществления прямолинейных возвратно-поступательных перемещений в условиях ограниченного пространства. Он находит применение в автоматизированных системах, измерительной аппаратуре и прочих устройствах, где требуется точное поступательное движение, фиксация, захват или толкание предметов. Работа осуществляется за счет сжатого воздуха, поддерживающего давление от 1 до 10 бар.

Основные характеристики

Пневматический цилиндр при давлении воздуха 6 бар способен создавать усилие порядка 121 Н при движении вперед и 103,7 Н в обратном направлении. Его конструкция, оснащенная штоком одностороннего действия с наружной резьбой M8 и двойным эффектом, обеспечивает плавное перемещение в прямом и обратном направлении. Диаметр поршня составляет 16 мм, а длина хода – 10 мм.

Встроенный магнит позволяет бесконтактно фиксировать положение штока с помощью соответствующих датчиков. Наличие регулируемого пневматического демпфирования по обоим концам хода смягчает удары в крайних точках, что способствует увеличению срока службы как самого цилиндра, так и связанных с ним механизмов.

Особенности конструкции

Корпус и шток цилиндра изготовлены из нержавеющей стали, в то время как передняя и задняя крышки выполнены из алюминиевого сплава. Такое сочетание материалов обеспечивает повышенную устойчивость к коррозии. Упорные элементы выполнены из полиуретана или NBR. Благодаря завальцованной конструкции крышек, цилиндр не подлежит разборке.

Порт для подачи воздуха имеет резьбу M5, а резьба штока – M6. Задняя крышка снабжена шарнирным элементом для крепления. Цилиндр допускает монтаж в любой ориентации. Рабочий температурный диапазон составляет от -20 до +80 °C.

Серия Festo

Пневмоприводы DSNU от Festo выпускаются с диаметрами поршней в диапазоне от 8 до 32 мм и соответствуют международному стандарту ISO 6432. Их долговечность и устойчивость к износу достигаются за счет твердой полированной поверхности корпуса. Разнообразие вариантов исполнения крышек предоставляет гибкость в монтаже и способствует экономии пространства.

Доступны модификации как двойного (DSNU), так и одинарного (ESNU) типа действия. Кроме того, предлагаются версии с фиксированным положением штока, двусторонним штоком, с интегрированными датчиками положения или без них, а также с различными типами амортизации (регулируемой или фиксированной). У нас можно купить пневмоприводы с необходимыми характеристиками. Для подбора оптимального решения обращайтесь к специалистам АНКАС.
