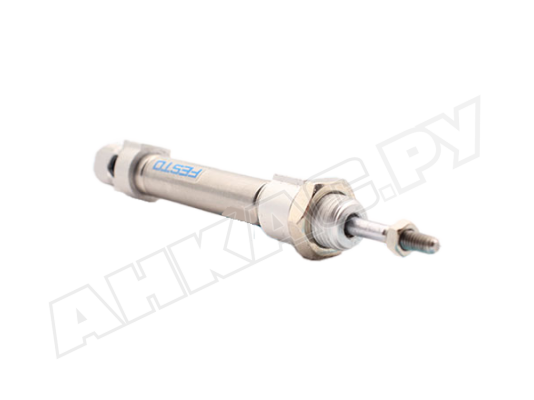

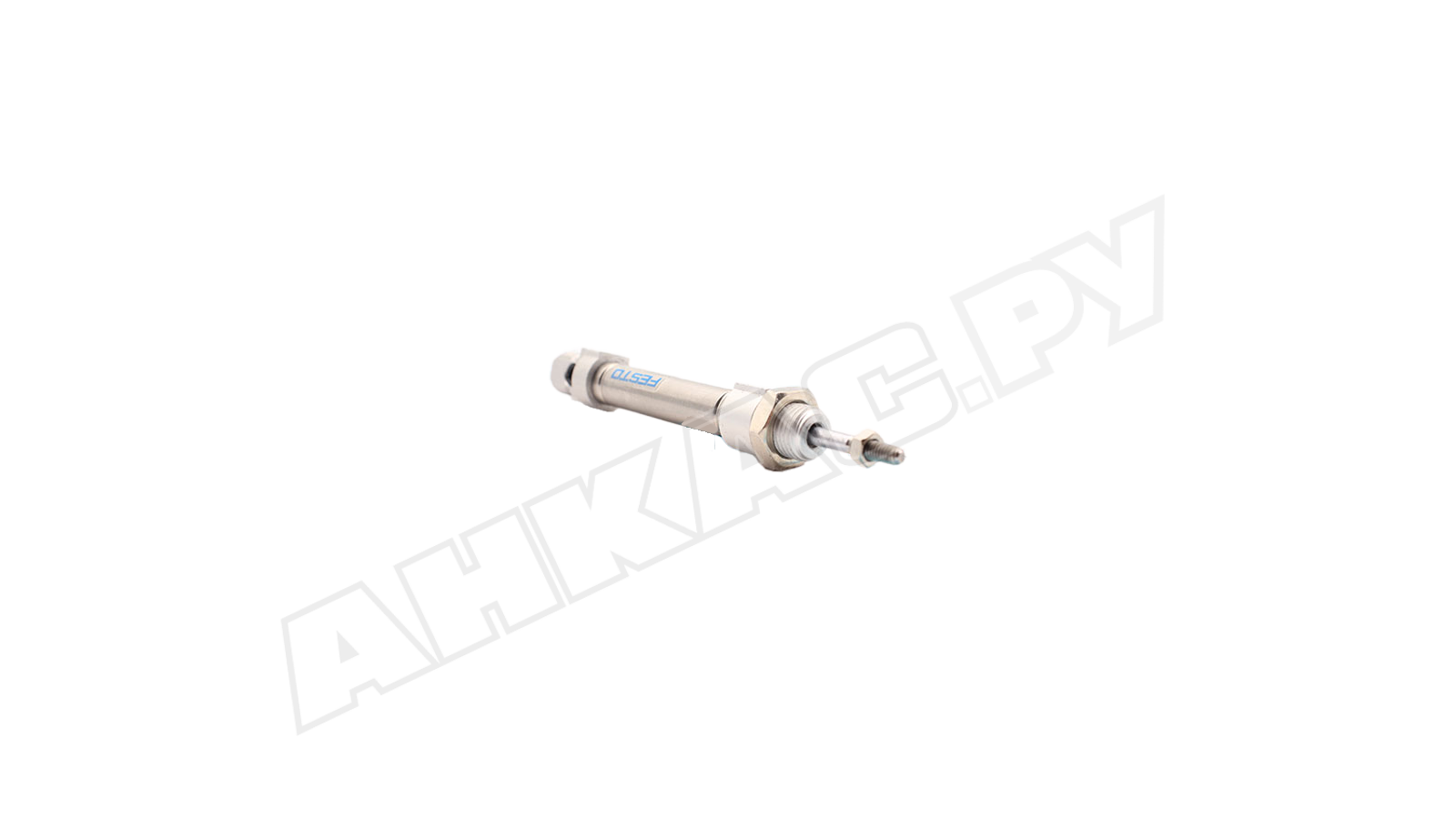

Пневмоцилиндр круглый Festo DSNU-10-25-P-A

Пневмоцилиндр круглый Festo DSNU-10-25-P-A, арт: 19184 преобразует энергию сжатого воздуха в механическое движение возвратно-поступательного типа. Данное устройство эффективно применяется в разнообразных механизмах, где требуется точное позиционирование, удержание, захват или отталкивание предметов. За счет компактной конструкции оптимален для работы в ограниченном пространстве.

Основные параметры

Допустимое давление сжатого воздуха для работы пневмоцилиндра: 1,5-10 атмосфер. При давлении 6 бар усилие на выдвижение штока достигает 47 Н, а на втягивание – 40 Н. Конструкция с двусторонним действием и одноштоковым исполнением (резьба M4) обеспечивает плавность хода. Диаметр поршня – 10 мм, ход – 25 мм. Присоединительная резьба – М5.

Определение положения штока происходит посредством специализированного бесконтактного датчика. Для снижения пиковых нагрузок и продления срока службы привода и смежных элементов, с обеих сторон установлены эластичные демпфирующие кольца. Максимальная энергия на конце хода составляет 0,05 Н.

Конструктивные особенности

• Устройство состоит из корпуса, поршня, штока и элементов амортизации. Корпус и шток изготовлены из высоколегированной нержавеющей стали, что обеспечивает надежную защиту от коррозии (2 класс коррозиестойкости). Крышки отлиты из алюминиевого сплава. Уплотнения выполнены из полиуретана или NBR. Крепление цилиндра осуществляется с помощью специальных приспособлений.
• Завальцованные крышки делают конструкцию неразборной. Задняя крышка оснащена шарнирным элементом для крепления. Цилиндр может быть установлен в любой ориентации и рассчитан на рабочие температуры -20...+80 °C.
• Пневмоцилиндры Festo серии DSNU соответствуют стандартам ISO 6432. Внутренняя поверхность цилиндра отличается высокой гладкостью и прочностью, что гарантирует отличную износостойкость и долгий срок службы.

Другие модели и принадлежности Festo

Пневматические цилиндры доступны с диаметрами поршней от 8 до 32 мм, с различными вариантами подвода воздуха. с опросом/ без опроса положения.

Компания Festo предлагает как цилиндры двойного (DSNU), так и одинарного (ESNU) действия. Доступны модификации с фиксированным штоком, двухсторонним штоком, с датчиками положения или без них, с возможностью регулировки демпфирования или без, а также широкий выбор дополнительных аксессуаров.

В нашем магазине вы можете купить пневмоцилиндры Festo в стандартном и специальном исполнении. Комплектацию можно уточнить у наших консультантов.
