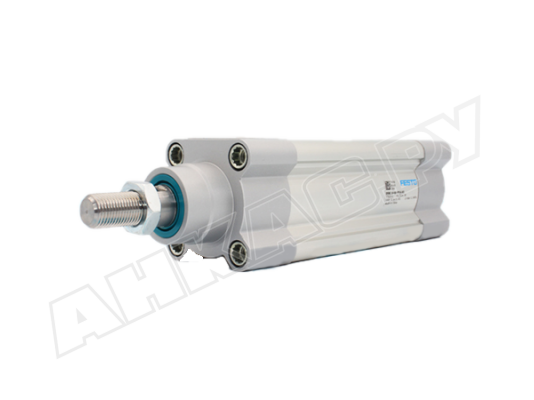

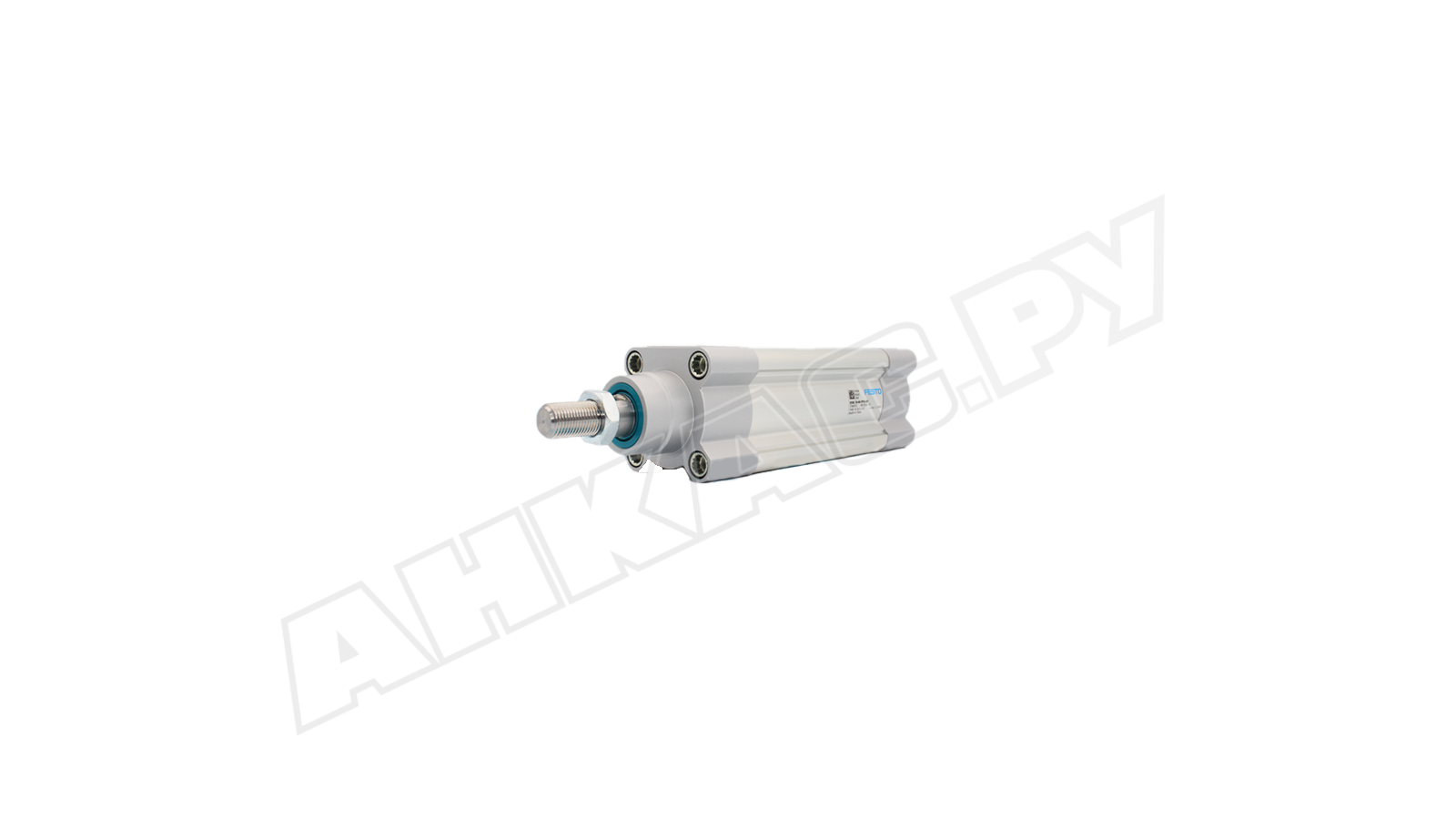

Пневмоцилиндр стандартный Festo DSBC-50-80-PPVA-N3

Пневмоцилиндр стандартный Festo DSBC-50-80-PPVA-N3, арт: 1366951 создан для обеспечения точного прямолинейного движения. Подходит для позиционирования объектов, выполнения толкающих и выдвижных операций в пневматических приводах. Ключевыми преимуществами модели являются наличие настраиваемого пневматического демпфирования и интегрированного магнита, который позволяет использовать бесконтактные датчики положения.

Основные характеристики и особенности

• Пневмоцилиндр двойного действия оснащен односторонним штоком. Работает от воздушной линии с давлением воздуха от 0,6 до 12 бар. При давлении 6 бар усилие достигает около 1178 Н при поступательном движении и 990 Н при возвратном.
• Привод обеспечивает бесперебойное и стабильное перемещение. Диаметр поршня составляет 50 мм, максимальная длина хода – 80 мм.
• Подключение осуществляется через резьбовое соединение G 1/4. Большой ассортимент крепежных элементов существенно облегчает установку цилиндра. Монтаж возможен в любом положении.
• Встроенный магнит дает возможность бесконтактного определения положения штока при помощи соответствующих датчиков.
• Регулируемый пневматический амортизатор, расположенный на торцевых частях цилиндра, эффективно гасит ударные нагрузки, способствует увеличению срока службы как самого привода, так и связанных с ним узлов.

Конструктивные особенности и материалы

Пневматический цилиндр двойного действия включает корпус, поршень, шток и амортизирующие элементы. Шток выполнен из высоколегированной нержавеющей стали, обладающей устойчивостью к коррозии. Корпус изготовлен из анодированного алюминия, а крышки – из алюминиевой отливки с защитным покрытием. Уплотнения поршня изготовлены из полиуретана. Материал демпфирующей втулки – полиацеталь. Пневмоцилиндр рассчитан на эксплуатацию в температурном режиме от -20°C до +80°C.

Сфера применения

Стандартные пневмоцилиндры Festo DSBC нашли широкое применение в различных отраслях промышленности, где требуется высокая точность позиционирования, надежная фиксация, эффективный захват или выталкивание компонентов. Они успешно используются на производственных линиях, в упаковочном оборудовании, а также в процессах обработки и производства материалов.

Серия Festo DSBC

Пневмоцилиндры серии Festo DSBC производятся в соответствии с международным стандартом ISO 15552. Разнообразие конфигураций (одноштоковые/двуштоковые, различные варианты скоростей, наружная/внутренняя резьба, стандартная/усиленная антикоррозийная защита, с обычным/ удлиненным штоком) позволяет подобрать оптимальное решение для широкого спектра задач.

Доступны модели с диаметром поршня от 32 до 100 мм, ходом штока от 1 до 2800 мм, а также с различными типами демпфирования: саморегулирующимся (PPS), настраиваемым двухсторонним (PPV), с эластичными кольцами (P). Предусмотрены исполнения штока, предотвращающие его проворачивание.

Пневмоцилиндры Festo DSBC доступны как в базовой, так и в расширенной комплектации, а модульная конструкция обеспечивает гибкость настройки под специфические производственные нужды. Для получения подробной информации обратитесь к нашим специалистам.
