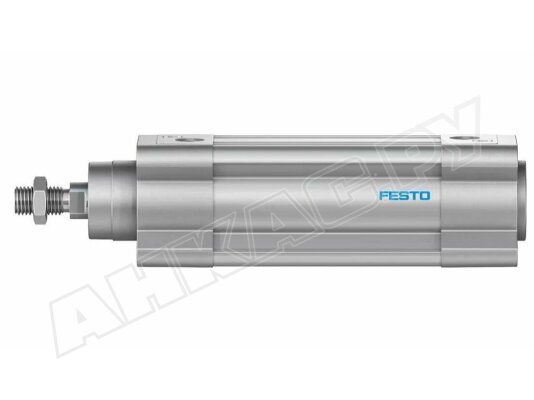

Пневмоцилиндр Festo DSBC-50-100-PPVA-N3

Пневмоцилиндр Festo DSBC-50-100-PPVA-N3 предназначен для обеспечения прямолинейного перемещения механизмов в автоматизированных системах. Он позволяет точно позиционировать объекты, выполнять толкающие и выдвижные функции в пневматических приводах. Важными характеристиками этой модели являются наличие регулируемого пневматического демпфирования и встроенного магнита для бесконтактного датчика положения.

Особенности и основные параметры

• Пневмоцилиндр приводится в действие энергией сжатого воздуха, поступающего под давлением от 0,6 до 12 бар. При давлении 6 бар усилие на штоке составляет примерно 1178 Н при движении вперед и 990 Н при движении назад.
• Односторонний шток обеспечивает плавное и стабильное движение. Диаметр поршня составляет 50 мм, максимальная длина хода – 100 мм.
• Подсоединение осуществляется с помощью резьбы G 1/4. Разнообразие крепежных аксессуаров значительно упрощает интеграцию цилиндра в систему. Монтаж допускается в любом пространственном положении.
• Встроенный магнит позволяет бесконтактно отслеживать положение штока с помощью совместимых датчиков.
• Регулируемый пневматический амортизатор на торцах цилиндра эффективно поглощает ударные нагрузки, увеличивая срок службы привода и смежных узлов.

Конструктивные элементы и материалы

Пневматический цилиндр двойного действия состоит из корпуса, поршня, штока и элементов амортизации. Шток изготовлен из высоколегированной нержавеющей стали, устойчивой к коррозионным воздействиям. Корпус отлит из анодированного алюминия, крышки выполнены из алюминиевой отливки с покрытием, уплотнения поршня – из полиуретана. Материал демпфирующей втулки – полиацеталь. Пневмоцилиндр рассчитан на работу при температурах от -20°C до +80°C.

Области применения

Стандартные пневмоцилиндры Festo DSBC нашли широкое применение в различных отраслях промышленности, где требуется точное позиционирование, надежная фиксация, эффективный захват или выталкивание компонентов. Они успешно используются на технологических линиях, в упаковочном оборудовании, в сфере обработки и производства материалов.

Серия Festo DSBC

Пневматические цилиндры серии Festo DSBC производятся в соответствии с международным стандартом ISO 15552. Широкий выбор конфигураций (с односторонним/двусторонним штоком, различными скоростями, наружной/внутренней резьбой, стандартной/усиленной антикоррозийной защитой) позволяет подобрать оптимальное решение для множества задач.

Доступны модели с диаметром поршня от 32 до 100 мм, ходом от 1 до 2800 мм, а также с различными типами демпфирования: адаптивным (PPS), регулируемым двухсторонним (PPV), с эластичными кольцами (P). Возможно исполнение штока, препятствующего проворачиванию.

Купить пневмоцилиндры Festo DSBC можно как в базовой, так и в расширенной комплектации. Модульная конструкция обеспечивает адаптацию под специфические производственные требования. Для получения детальной информации и профессиональной консультации свяжитесь с нашими специалистами.
