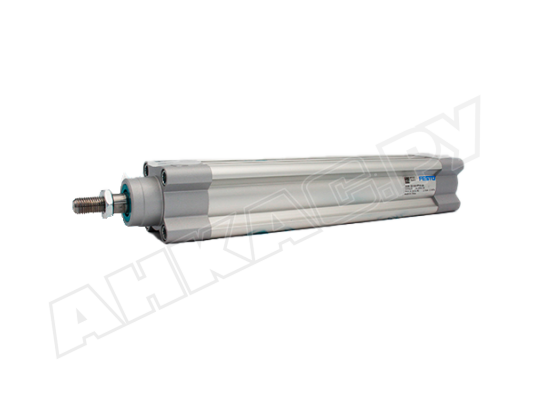

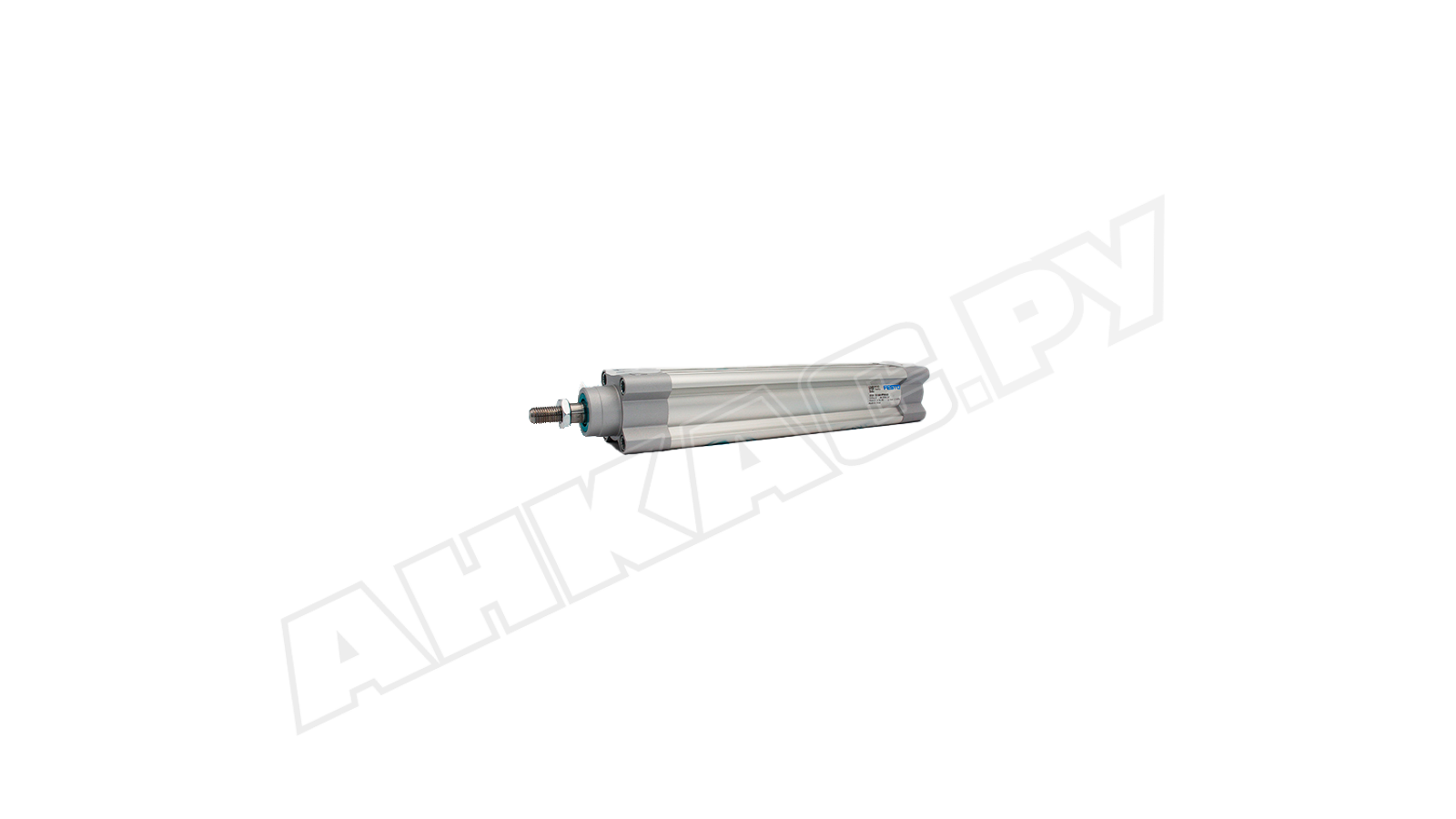

Пневмоцилиндр стандартный Festo DSBC-32-160-PPVA-N3

Пневмоцилиндр стандартный Festo DSBC-32-160-PPVA-N3, арт: 1376428 предназначен для эффективного линейного перемещения объектов. Соответствует международному стандарту ISO 15552. Широко применяется для осуществления операций выдвижения, толкания и закрепления компонентов в пневматических системах. Его конструкция включает регулируемую систему демпфирования на конечных точках хода, которая поглощает ударные нагрузки, тем самым продлевая срок службы устройства.

Параметры модели

Пневматический цилиндр двойного действия с односторонним штоком работает на сжатом воздухе с диапазоном давления от 0,6 до 12 бар. При давлении в 6 бар усилие на штоке составляет примерно 483 Н при движении вперед и 415 Н при обратном ходе. Диаметр поршня составляет 32 мм, а максимальная длина хода – 160 мм. Подключение к пневматической линии осуществляется посредством резьбового соединения G 1/8.

Различные монтажные аксессуары, предлагаемые дополнительно, облегчают установку и позволяют монтировать устройство в любой пространственной ориентации.

Конструктивные элементы и материалы

• Цилиндр двойного действия состоит из корпуса, поршня, штока и демпфирующих элементов. Шток выполнен из высококачественной нержавеющей стали. Корпус изготовлен из анодированного алюминия, а торцевые крышки – из алюминиевого сплава с защитным покрытием. Уплотнительные элементы произведены из полиуретана, а демпфирующая втулка – из полиацеталя. Конструкция рассчитана на эксплуатационные температуры от -20 до +80°C.
• Встроенный магнит обеспечивает совместимость с бесконтактными датчиками, гарантируя точный контроль положения штока. Двустороннее регулируемое пневматическое демпфирование эффективно гасит энергию в крайних положениях, повышая надежность цилиндра и связанных с ним элементов.

Области применения

Пневматические цилиндры серии Festo DSBC используются в автоматизации промышленных процессов, участвуя в сборке, транспортировке грузов, погрузочно-разгрузочных операциях и задачах точного позиционирования. Они находят применение в таких отраслях, как обработка материалов, производство, логистика, упаковка и конвейерные системы.

Линейка Festo DSBC

Festo предлагает линейку пневмоцилиндров DSBC с одно- и двухсторонними штоками, различными скоростями, типами демпфирования (P, PPS, PPV), эксплуатационными температурами и специальными исполнениями (например, шток с защитой от поворота), что позволяет подобрать оптимальное решение для конкретных производственных нужд. Диаметры поршней варьируются от 32 до 100 мм, а длина хода – от 1 до 2800 мм.

Широкий ассортимент моделей и дополнительных аксессуаров обеспечивает высокую степень адаптивности пневмоцилиндров серии DSBC к требованиям современного производства.

Для дополнительной защиты можно купить пневмоцилиндр в комплекте со специальным гофром, полностью герметичным, предотвращающим попадание пыли и химически агрессивных веществ (для исп. E).
