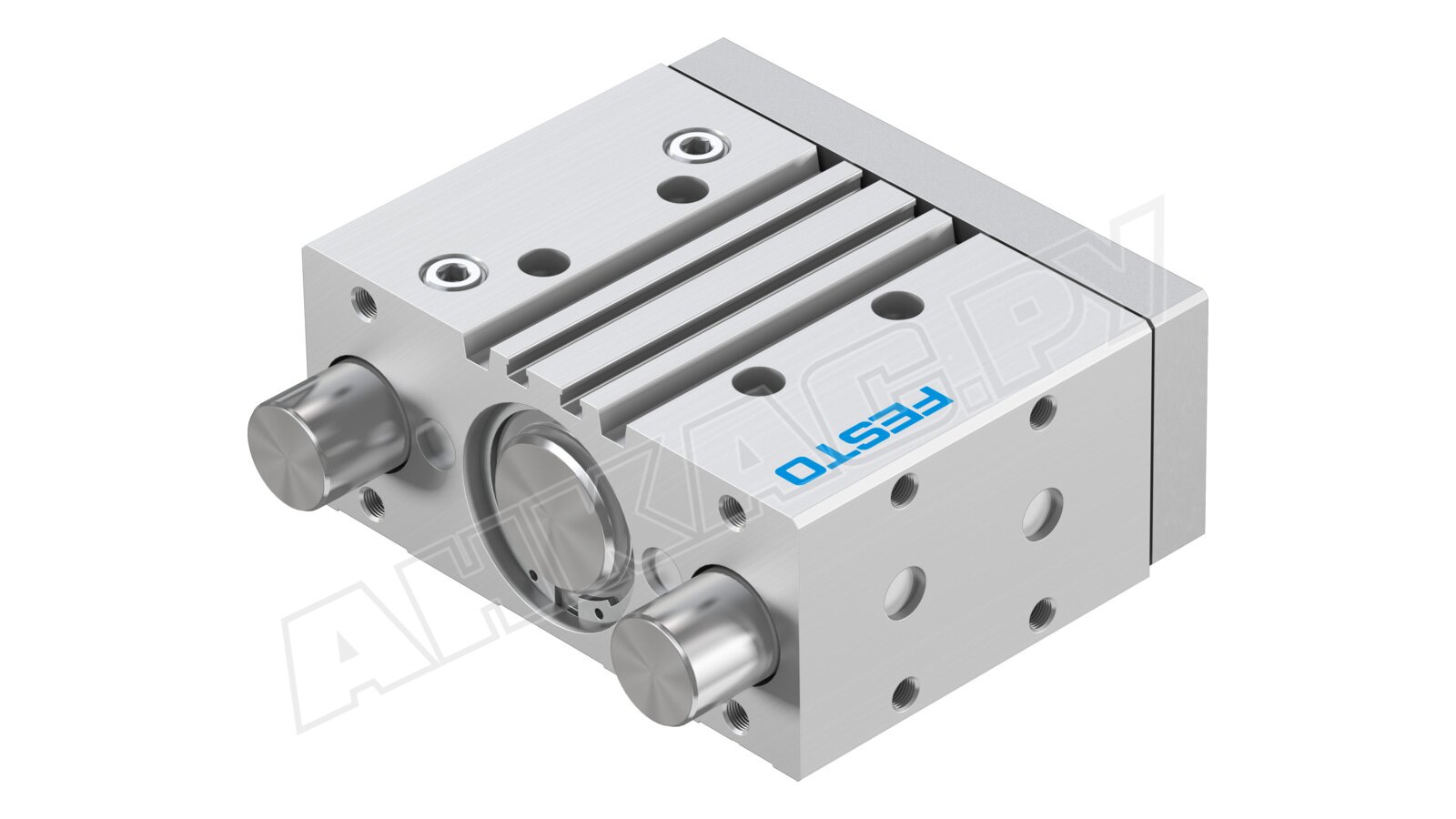

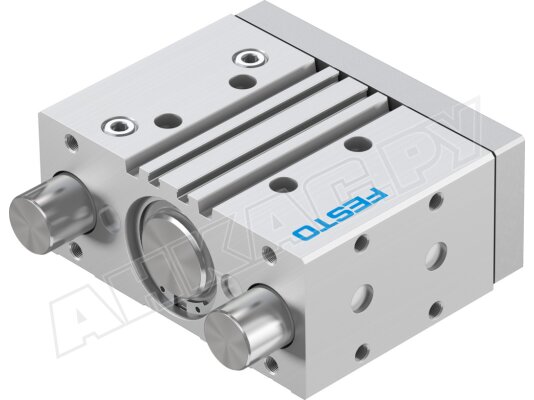

Пневмопривод с направляющей Festo DFM-50-50-P-A-GF

Пневмопривод с направляющей Festo DFM-50-50-P-A-GF предназначен для обеспечения точного линейного перемещения и надежного удержания объектов. Он преобразует энергию сжатого воздуха в механическое воздействие. Широко применяется в автоматизированных линиях производства, измерительных системах и другом оборудовании, где требуется точное позиционирование, фиксация, захват или перемещение деталей. Эта модель с нерегулируемым демпфированием.

Основные характеристики

Пневматический привод двойного действия имеет односторонний поршень с наружной резьбой, который обеспечивает плавный ход. Диаметр поршня составляет 50 мм, ход – 50 мм. Для стабильной работы необходим подготовленный сжатый воздух (допускается с маслом или без). При использовании смазки требуется ее регулярное восполнение. Рабочее давление в системе может составлять от 1 до 10 бар. Усилие выдвижения достигает 1178 Н, втягивания – 1057 Н.

Встроенный в поршень магнит упрощает определение положения при помощи датчиков. Подключение к линии подачи воздуха осуществляется посредством резьбы.

Отличительной особенностью данной модели является защита от проворота (направляющая скольжения).

Для минимизации ударных нагрузок и продления срока службы как самого цилиндра, так и связанных с ним компонентов, на конечных точках хода установлены амортизирующие кольца (нерегулируемое демпфирование).

Конструктивные элементы

Конструкция пневмопривода включает: рабочий цилиндр, поршень, шток и амортизаторы. Шток изготовлен из легированной нержавеющей стали. Корпус и торцевые крышки выполнены из прочного алюминиевого сплава. Уплотнительные элементы произведены из износостойкого материала NBR.

Монтаж и эксплуатация

Пневмопривод допускает установку в любом пространственном положении. Эксплуатационная температура находится в диапазоне от -20 до +80 °C. Для упрощения монтажа и подключения предусмотрены дополнительные монтажные принадлежности.
