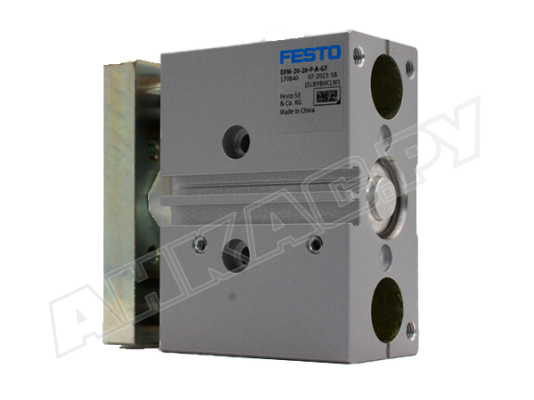

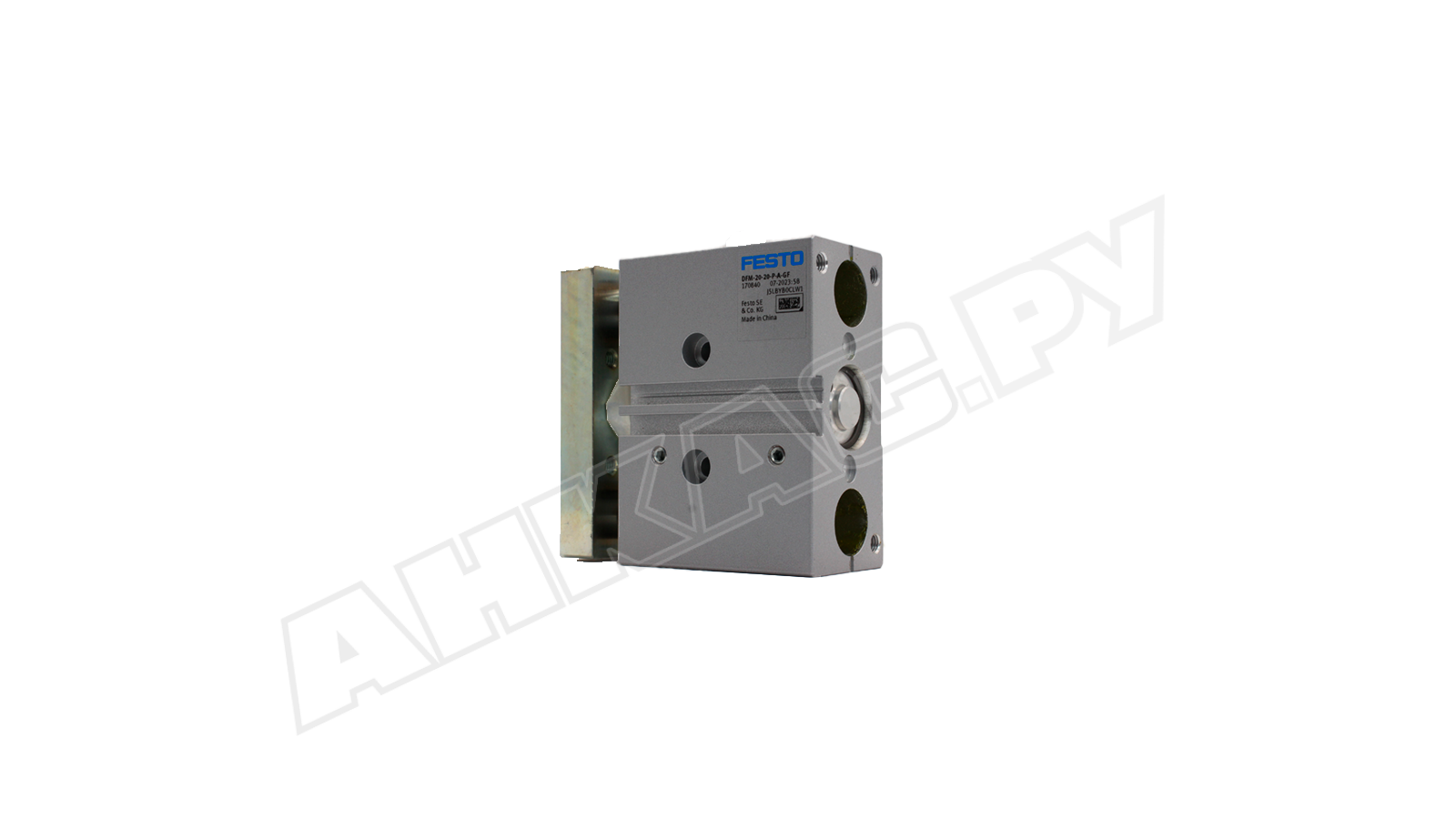

Пневмопривод с направляющей Festo DFM-20-20-P-A-GF

Пневмопривод с направляющей Festo DFM-20-20-P-A-GF обеспечивает точное линейное движение и фиксацию объектов на небольших дистанциях. Он трансформирует энергию сжатого воздуха в механическое действие. Устройство находит широкое применение в автоматизированных производственных системах, измерительных установках и другом оборудовании, где необходима точная реализация задач позиционирования, закрепления, захвата или перемещения предметов. Модель с фиксированным демпфированием.

Ключевые параметры

Пеневмопривод двустороннего действия оснащен односторонним поршнем, который обеспечивает плавность хода и имеет наружную резьбу. Диаметр поршня – 20 мм, длина хода – 20 мм. Для корректной работы требуется подготовленный сжатый воздух (с маслом или без). При использовании масла требуется постоянное смазывание. Давление в системе может варьироваться в пределах от 2 до 10 бар. Магнит, интегрированный в поршень, облегчает определение положения с помощью датчика. Подключение осуществляется на резьбу M5.

Особенность данной модификации – нерегулируемое демпфирование. Для снижения ударных нагрузок, продления срока службы самого цилиндра и сопутствующих элементов на концах хода установлены амортизирующие кольца.

Конструктивные детали

В состав пневматического привода входят: корпус, поршень, шток и демпфирующие элементы. Шток изготовлен из легированной нержавеющей стали. Корпус и крышки выполнены из алюминиевого сплава. Уплотнения произведены из NBR. Предусмотрена защита от проворота (направляющая скольжения).

Установка и использование

Пневматический привод может быть установлен в любом положении. Диапазон рабочих температур находится в пределах от -20 до +80 °C. Для облегчения монтажа и подключения предусмотрены дополнительные аксессуары.
