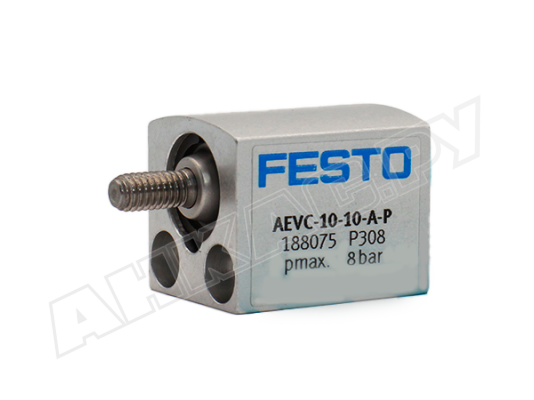

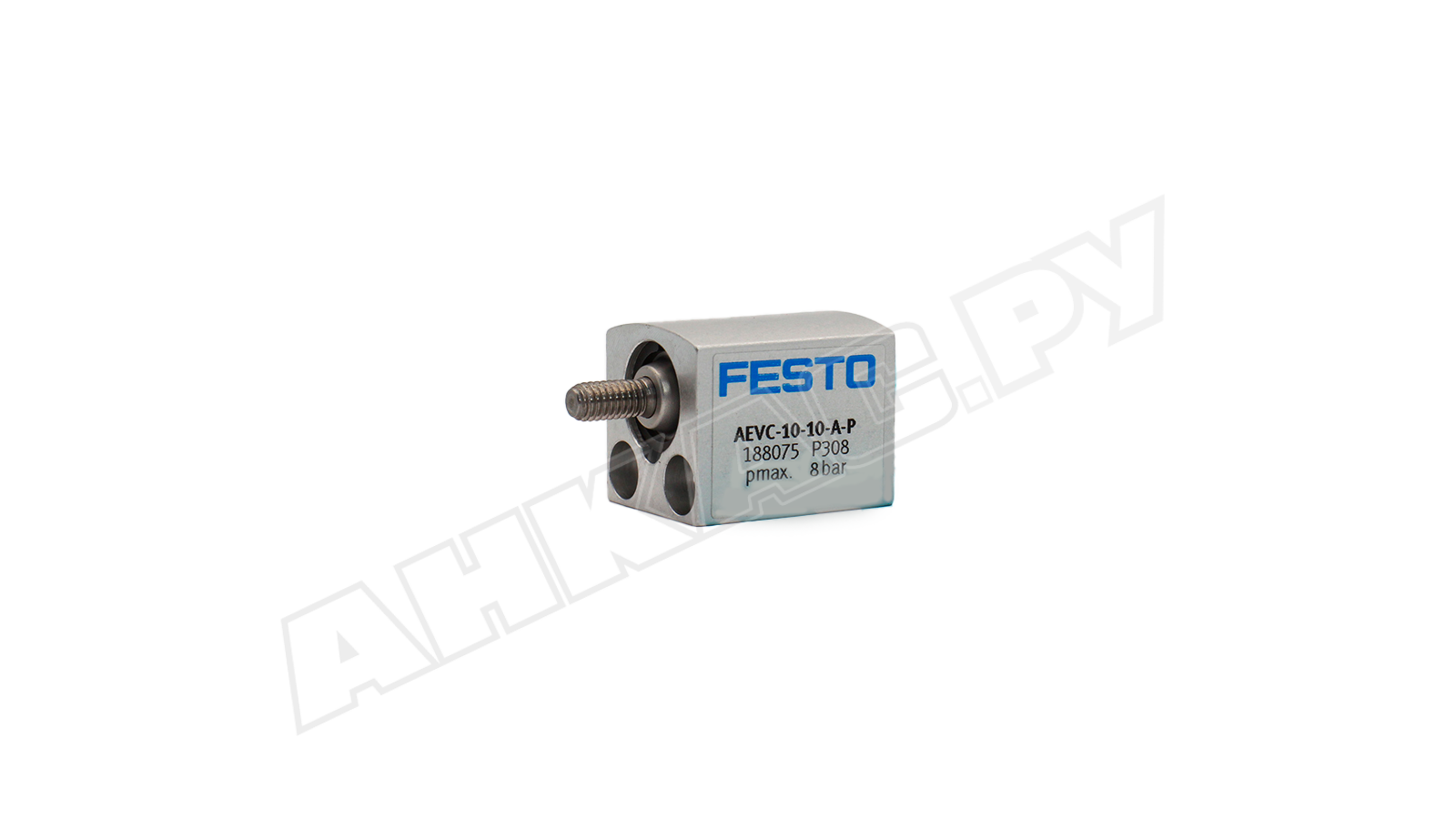

Пневмоцилиндр короткоходовой Festo AEVC-10-10-A-P

Пневмоцилиндр короткоходовой Festo AEVC-10-10-A-P, арт: 188075 относится к устройствам с односторонним действием. Он идеально подходит для задач, требующих небольшого хода и быстрого отклика на подачу воздуха, таких как операции захвата и удержания на различных установках, где важна высокая сила зажима при ограниченном пространстве. Данная модель не оснащена функцией контроля положения.

Принцип работы и характеристики

• Функционирование привода осуществляется за счет сжатого воздуха, подаваемого под давлением от 1,5 до 8 бар. Для обеспечения надежности и продолжительного срока службы используемый воздух должен быть отфильтрован.
• Максимальная длина хода штока составляет 10 мм. Диаметр поршня равен 10 мм. Возврат штока в исходное положение (втянутое состояние) обеспечивается встроенной пружиной, требующей усилия в 3 Н. При подаче сжатого воздуха шток перемещается вперед, создавая рабочее усилие в 41 Н.
• Плавность хода и снижение ударных нагрузок при работе на низких скоростях достигаются за счет применения упругих элементов, выполняющих функцию демпфирования.

Основные конструктивные элементы

Корпус и торцевые крышки изготовлены из анодированного алюминия. Конструкция профильная, с внутренней фиксацией крышки при помощи стопорного кольца. Направляющий шток выполнен из нержавеющей стали и снабжен наружной резьбой. Уплотнения изготовлены из полиуретана или NBR, без использования меди и PTFE. Для подключения к пневмосети используется резьбовое соединение M5.

Монтаж осуществляется через сквозные отверстия с применением соответствующей оснастки. Диапазон рабочих температур составляет от -20 до +80 °C. Магнитные датчики для определения положения не предусмотрены.

Области применения

Короткоходовой пневматический цилиндр находит применение в автоматизированных системах, узлах захвата, для создания усилия и точного позиционирования. Типичные сферы использования включают промышленную автоматизацию, линии упаковки и сборки, механизмы pick-and-place, а также лабораторное оборудование.
