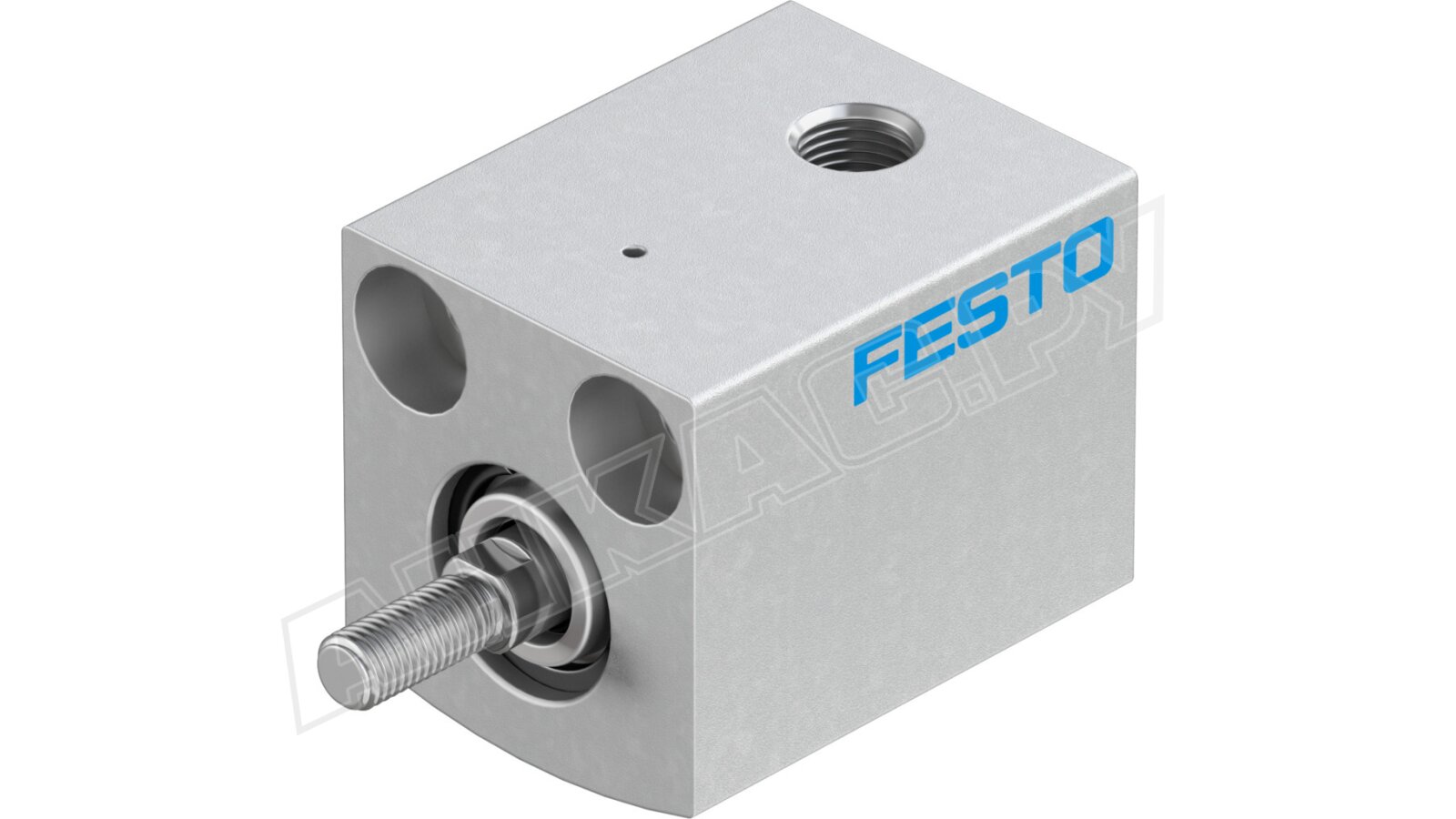

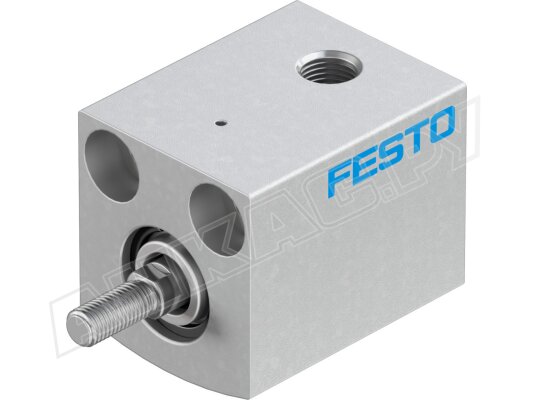

Пневмоцилиндр компактный Festo AEN-S-10-10-A

Пневмоцилиндр компактный Festo AEN-S-10-10-A, арт: 8080586 используется для фиксации или зажима разнообразных заготовок. Главным достоинством являются уменьшенные вдвое габариты по сравнению со стандартными аналогами (соответствующими нормам ISO 15552 и ISO 6432), при сохранении идентичных силовых характеристик. Это делает его рациональным решением для оптимизации использования рабочего пространства.

Принцип действия и технические характеристики

Работа привода основана на использовании сжатого воздуха, подаваемого под давлением 1,5-8 бар. Для стабильной и долговечной эксплуатации необходимо обеспечить чистоту и фильтрацию подаваемого воздуха. Допустимо применение как смазанного (при условии непрерывной внутренней смазки), так и несмазанного воздуха. Подключение к пневматической системе осуществляется посредством резьбового соединения М3.

Цилиндр одностороннего действия развивает усилие примерно 41,7 Н при выдвижении, 5,3 Н при втягивании (при давлении 6 бар). Максимальный ход штока достигает 10 мм. Диаметр поршня составляет 10 мм.

Особенности конструкции

• Пневматический цилиндр произведен в соответствии со стандартом ISO 21287. Его конструкция включает цилиндрический алюминиевый корпус с гладким анодированным покрытием, поршень и шток из легированной нержавеющей стали (отвечают классу коррозионной стойкости 2), а также торцевые крышки из анодированного алюминия. Уплотнительные элементы выполнены из полиуретана TPE-U(PUR) или NBR. Рабочий температурный диапазон составляет от -10°C до +60°C.
• Встроенный магнит дает возможность бесконтактного определения положения штока при использовании соответствующих датчиков.
• Демпфирующие элементы (эластичные кольца), расположенные на крайних точках хода, поглощают энергию удара, что продлевает срок службы самого цилиндра и связанного с ним оборудования.
• Монтаж возможен в любой ориентации с применением сквозных отверстий.

Области применения

Пневматические цилиндры Festo серии AEN получили широкое распространение в различных отраслях промышленности, где критически важны точное позиционирование, надежный захват, фиксация или выталкивание компонентов. Они успешно применяются на автоматизированных производственных линиях, в упаковочном оборудовании, а также в процессах производства и обработки материалов.

Широкий спектр модификаций позволяет адаптировать пневмоцилиндр Festo под потребности конкретного заказчика.
