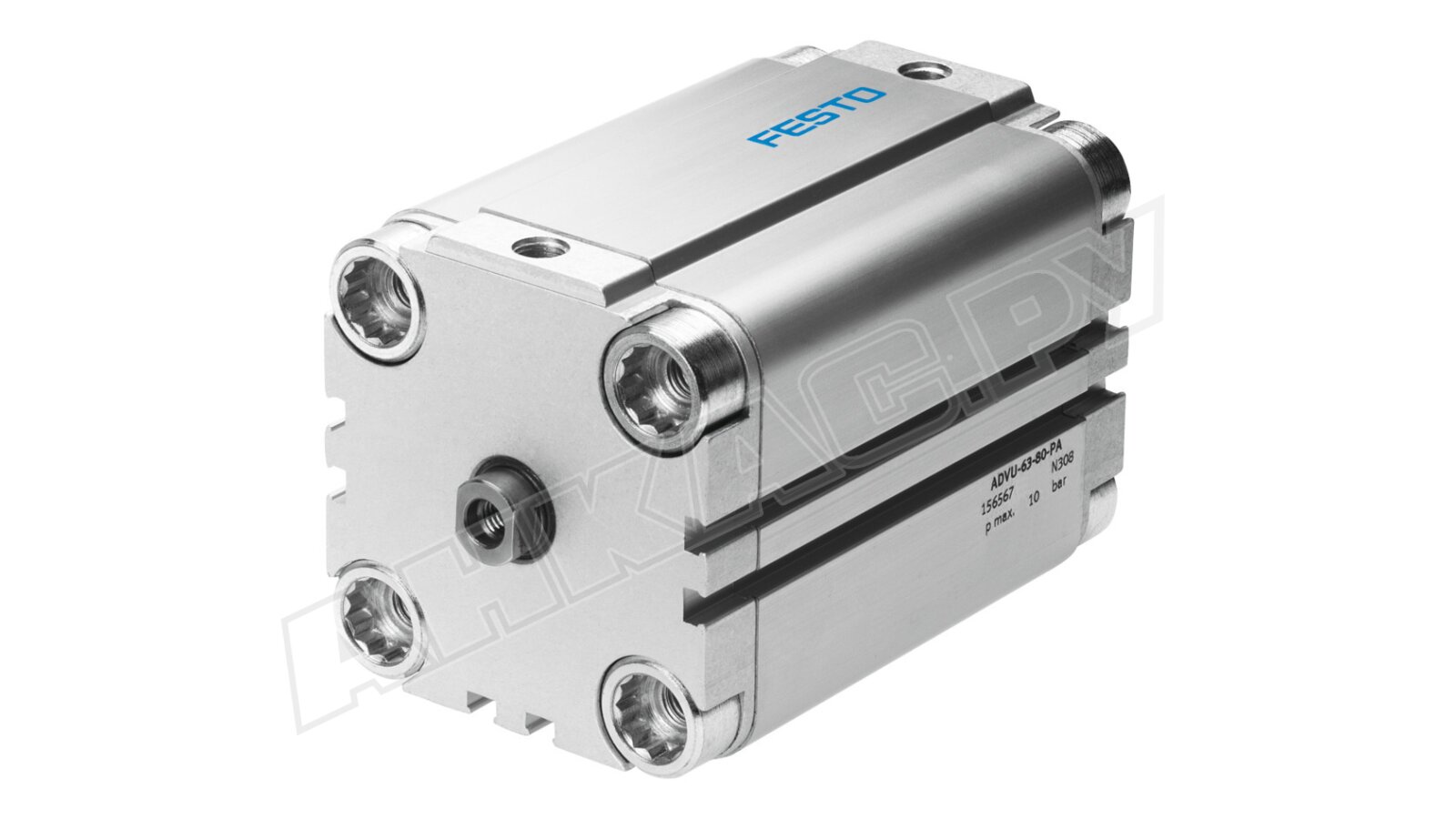

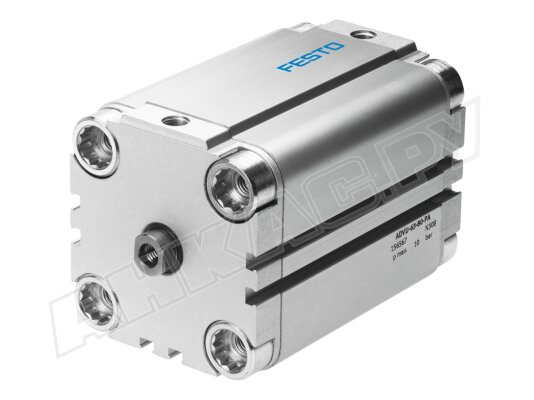

Компактный пневмоцилиндр Festo ADVU-80-80-P-A

Компактный пневмоцилиндр Festo ADVU-80-80-P-A, арт: 156576 представляет собой двухсторонний исполнительный механизм. Он предназначен для выполнения задач перемещения, зажима и удержания в разнообразных пневматических системах. Благодаря своей уменьшенной конструкции устройство занимает на 50% меньше места по сравнению с цилиндрами, соответствующими стандартам ISO 15552 и ISO 6432, при этом обеспечивая сопоставимое усилие. Данная модель также соответствует директиве ATEX, что допускает её эксплуатацию во взрывоопасных средах.

Основные характеристики

Принцип работы основан на энергии сжатого воздуха, подаваемого под давлением от 0,6 до 10 бар. Требуется использование отфильтрованного воздуха, который может быть как смазанным (в таком случае внутренняя смазка должна осуществляться постоянно), так и без смазки. Подключение к воздушной линии осуществляется посредством резьбового соединения.

Цилиндр с односторонним штоком, работающий в двустороннем режиме, обеспечивает равномерное и стабильное движение. При давлении 6 бар усилие выдвижения штока достигает приблизительно 3016 Н, а втягивания – 2727 Н. Диаметр поршня составляет 80 мм, а максимальная длина хода – 80 мм.

Конструктивные особенности и материалы

• Пневмоцилиндр двойного действия состоит из цилиндрического корпуса, поршня, штока и демпфирующих элементов. Шток выполнен из коррозиестойкой нержавеющей стали (класс 2). Корпус и задняя крышка изготовлены из алюминия, а подвижные уплотнения – из полиуретана. Крепежные элементы произведены из закаленной стали. Допустимые температуры эксплуатации: от -20°C до +80°C.
• Широкий ассортимент крепежных аксессуаров облегчает интеграцию привода в существующие системы. Установка может производиться в любом положении, используя внутреннюю резьбу, сквозные отверстия или дополнительные монтажные элементы.
• Интегрированный магнит позволяет осуществлять бесконтактное определение положения штока при использовании совместимых датчиков.
• На конечных участках перемещения установлены эластичные демпферы, которые эффективно поглощают ударные нагрузки, тем самым продлевая срок службы как самого привода, так и сопутствующего оборудования.

Области применения

Компактные пневмоцилиндры серии Festo ADVU широко используются в различных промышленных секторах, где необходимы высокая точность позиционирования, надежность фиксации, эффективный захват или выталкивание деталей. Они успешно применяются на производственных линиях, в упаковочном оборудовании, а также при обработке и производстве материалов.

Серия Festo ADVU

Пневматические цилиндры Festo серии ADVU доступны с различными конфигурациями штока, внутренними/наружными резьбовыми соединениями, а также в исполнениях со стандартной или усиленной антикоррозийной защитой, в базовом и высокотемпературном вариантах. Это обеспечивает возможность подбора оптимального решения для конкретных задач. Купить пневмоцилиндры Festo ADVU можно как в стандартной комплектации, так и с набором монтажных принадлежностей.
