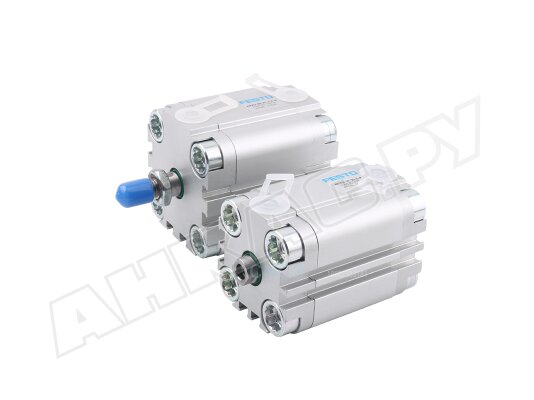

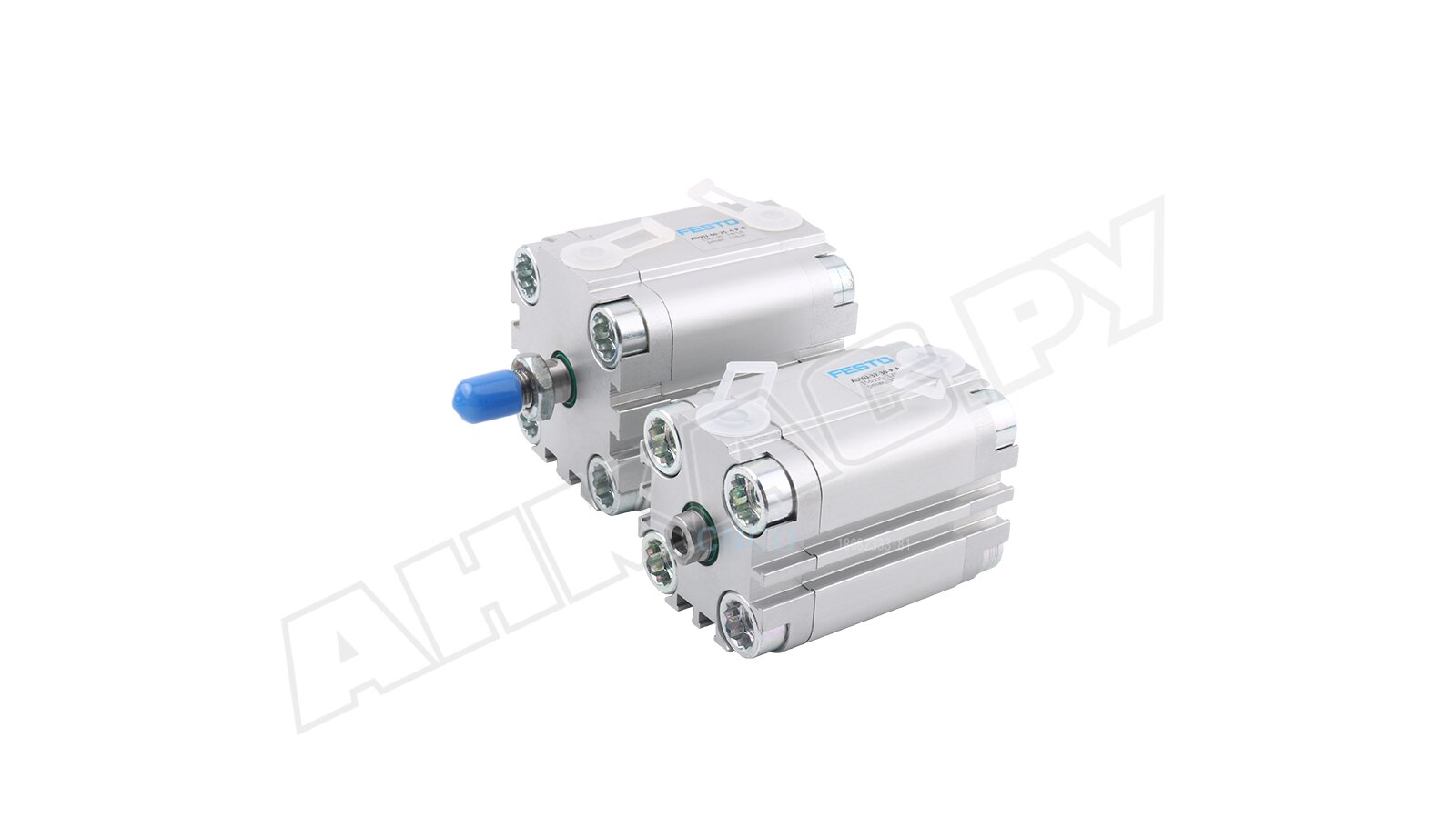

Компактный пневмоцилиндр Festo ADVU-32-10-A-P-A

Компактный пневмоцилиндр Festo ADVU-32-10-A-P-A, арт: 156617 двустороннего действия входит в линейку малогабаритных устройств для обеспечения точных линейных перемещений, удержания и зажима предметов в разнообразных пневматических системах. Уменьшенные в два раза размеры при сохранении рабочего усилия в сравнении со стандартными аналогами (ISO 15552 и ISO 6432) позволяют рационально расходовать рабочее пространство. Устройство отвечает требованиям ATEX, что позволяет безопасно эксплуатировать его во взрывоопасных средах.

Особенности и параметры

Принцип действия основан на использовании энергии сжатого воздуха, подаваемого под давлением в диапазоне от 0,8 до 10 бар. Для корректной работы требуется фильтрованный воздух, который может использоваться как смазанным (при этом внутренняя смазка должна быть непрерывной), так и несмазанным. Соединение с пневмолинией осуществляется через резьбовой порт (наружная резьба M10x1,25).

Цилиндр с односторонним штоком, функционирующий в двустороннем режиме, обеспечивает плавность и стабильность хода. При давлении 6 бар сила выдвижения штока достигает примерно 483 Н, а сила втягивания – 415 Н. Диаметр поршня составляет 32 мм, а максимальная длина хода – 10 мм.

Конструктивные решения и материалы

• Пневмоцилиндр двойного действия включает цилиндрический корпус, поршень, шток и механизмы амортизации. Шток изготовлен из нержавеющей легированной стали, устойчивой к коррозии (класс 2). Корпус и крышка выполнены из алюминия, а подвижные уплотнения – из полиуретана. Крепеж произведен из закаленной стали. Эксплуатация возможна в температурном режиме от -20°C до +80°C.
• Встроенный магнит обеспечивает бесконтактное определение позиции штока при использовании соответствующих датчиков.
• Система пневматического торможения при движении вперед и назад минимизирует ударные нагрузки, что увеличивает срок службы как самого привода, так и смежного оборудования. На крайних точках хода установлены гибкие демпферы. Энергия удара в конечных точках: 0,4 Дж.
• Широкий спектр монтажных аксессуаров упрощает внедрение привода в существующие системы. Монтаж допускается в любом пространственном положении с применением внутренней резьбы, сквозных отверстий или вспомогательных крепежных элементов.

Области применения

Компактные пневматические цилиндры серии Festo ADVU находят широкое применение в различных отраслях промышленности, где требуется высокая точность позиционирования, надежность фиксации, эффективный захват или выталкивание деталей. Они успешно интегрируются в производственные линии, упаковочное оборудование, а также в процессы обработки и изготовления материалов.

Серия Festo ADVU

Пневматические цилиндры ADVU предлагаются с различными конфигурациями штоков, внутренними/наружными резьбовыми соединениями, а также в вариантах со стандартной или улучшенной антикоррозийной защитой, в базовом и высокотемпературном исполнении. Это позволяет подобрать оптимальное решение для конкретных задач. Купить пневмоцилиндры Festo ADVU можно как в базовой комплектации, так и с необходимыми монтажными принадлежностями.
