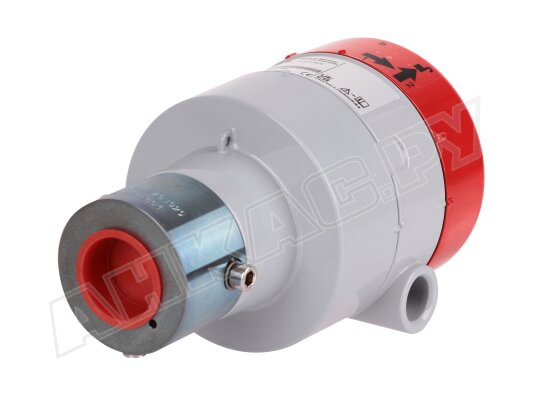

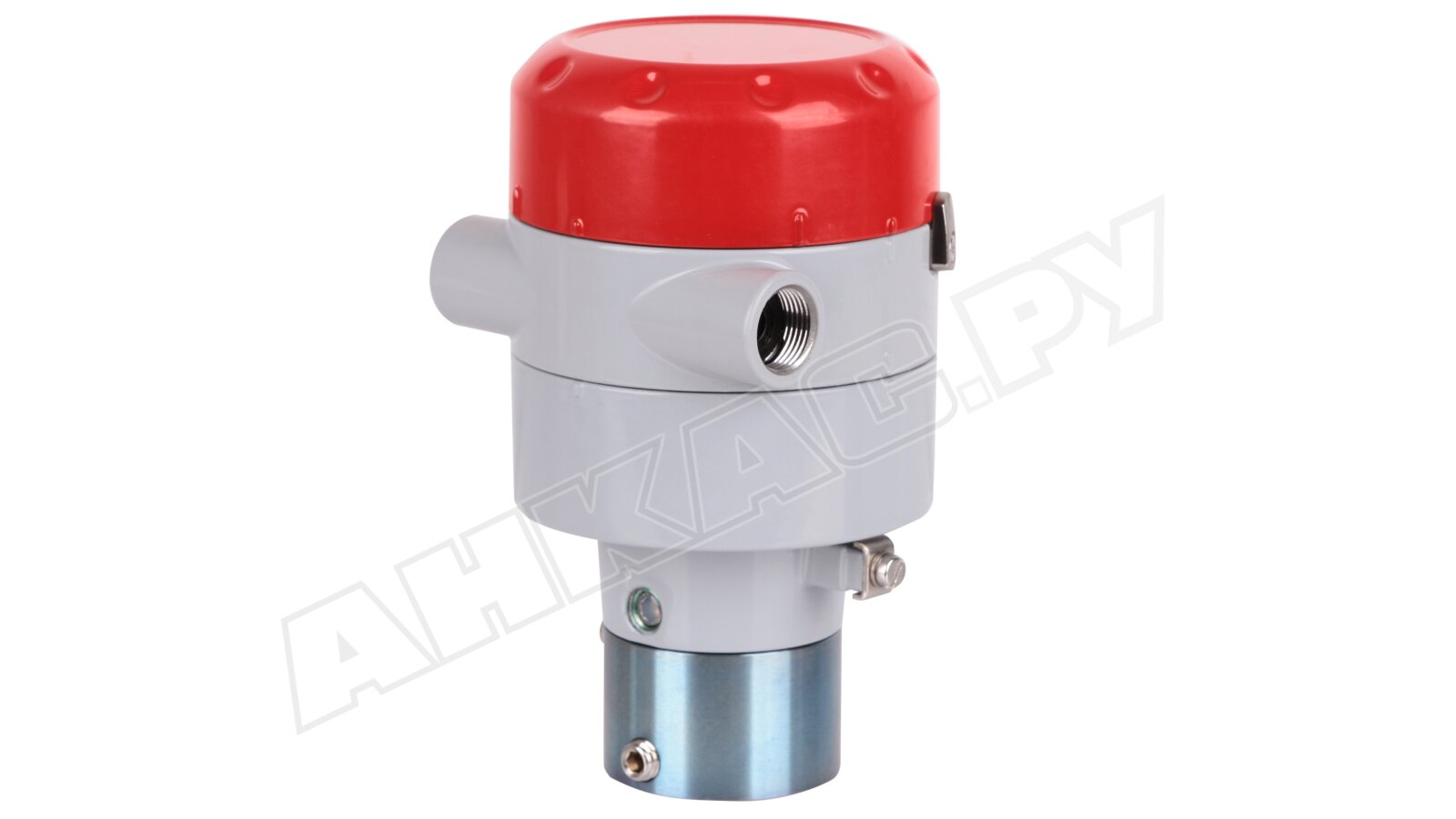

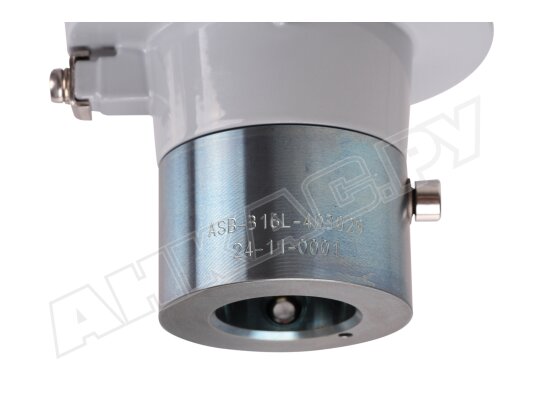

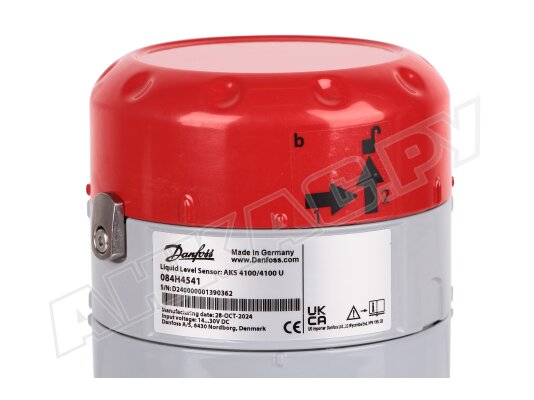

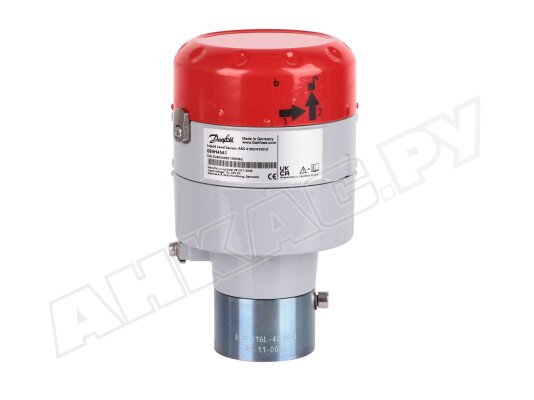

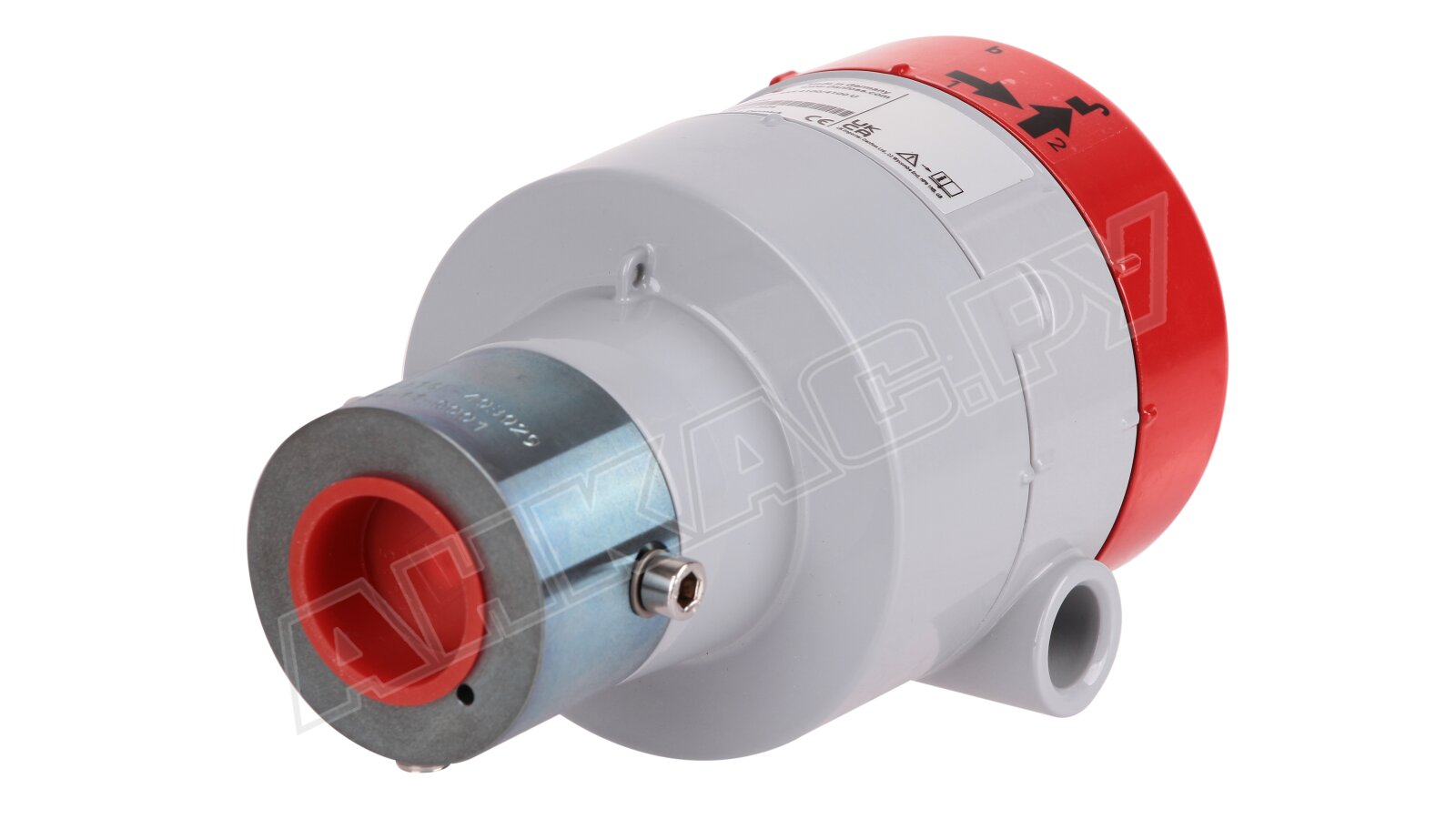

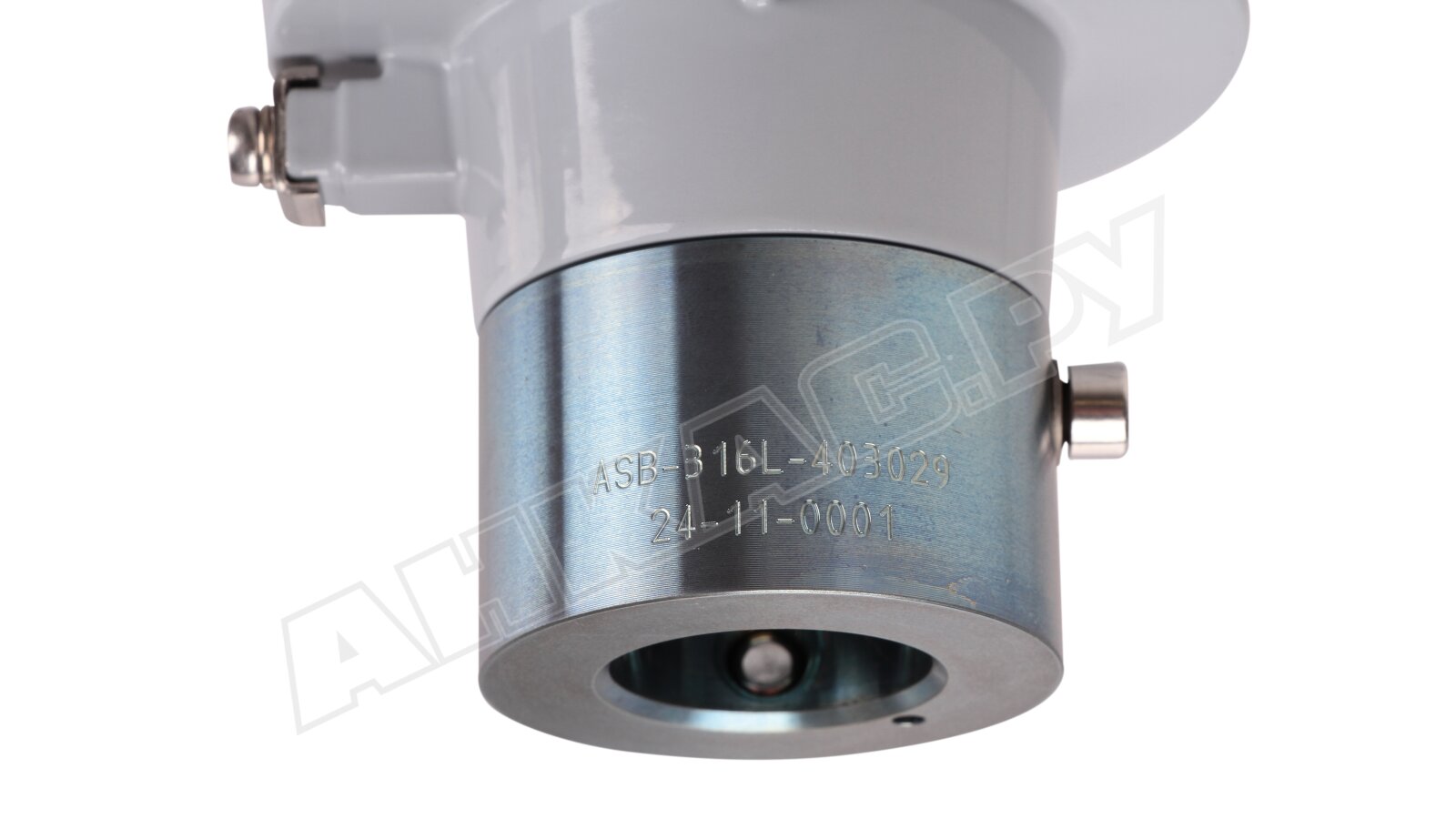

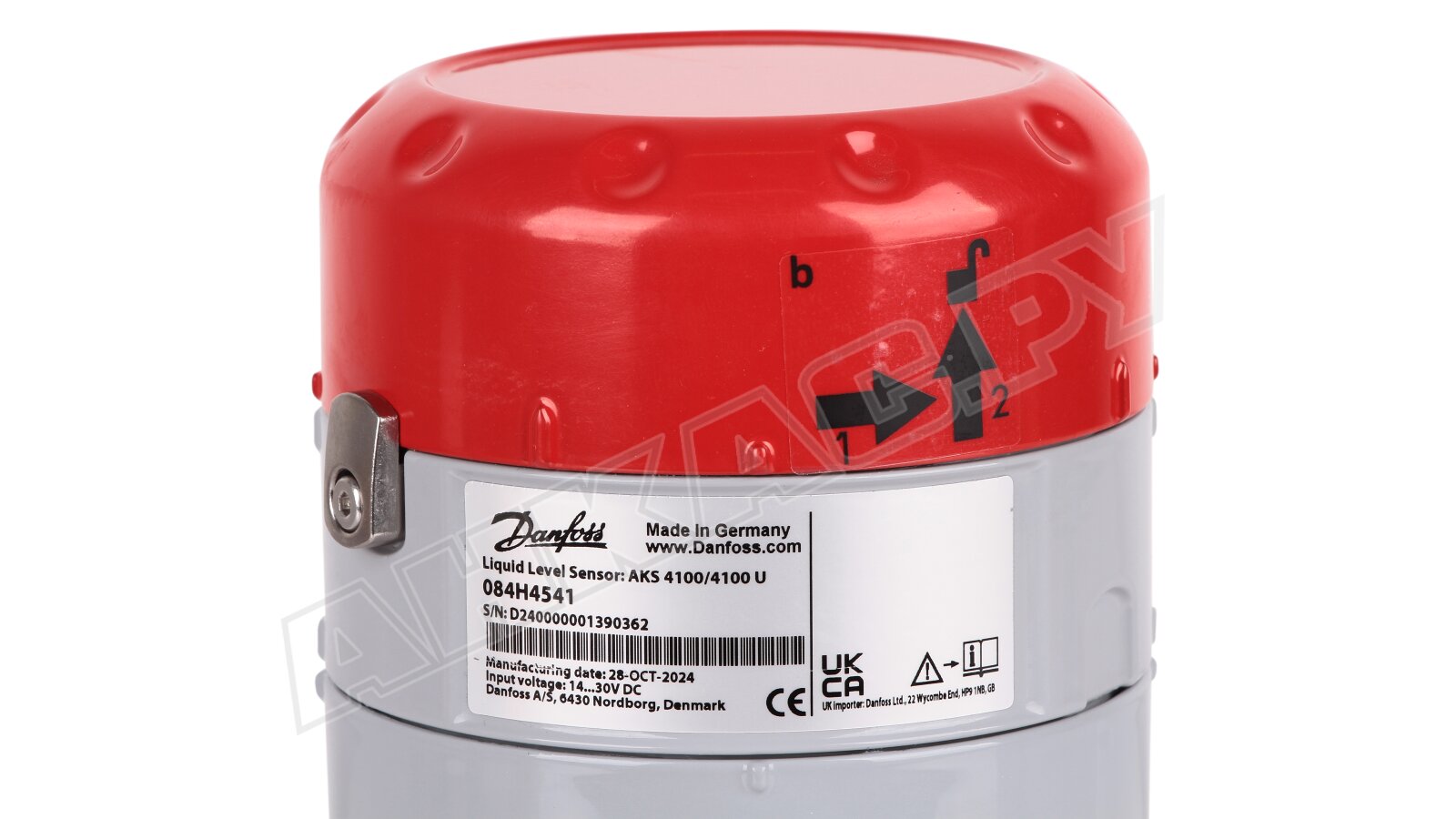

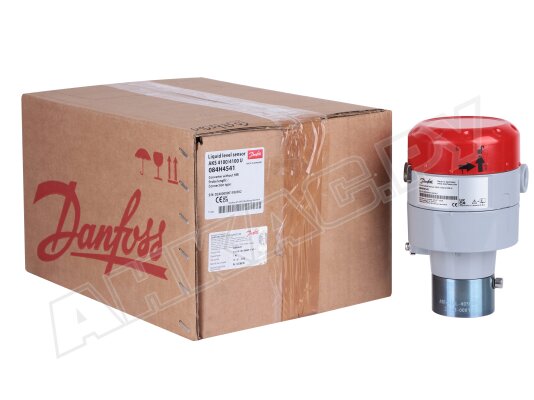

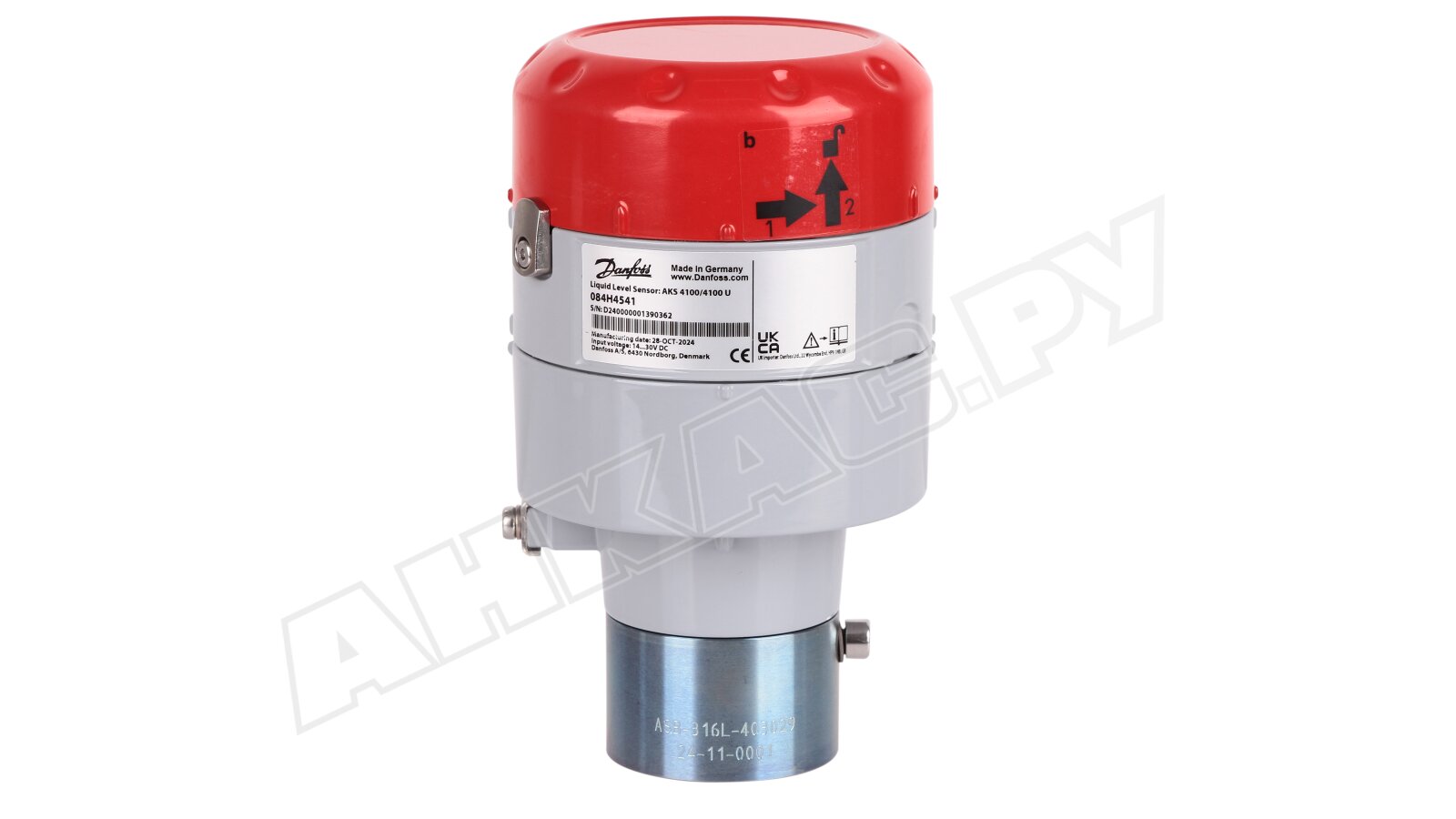

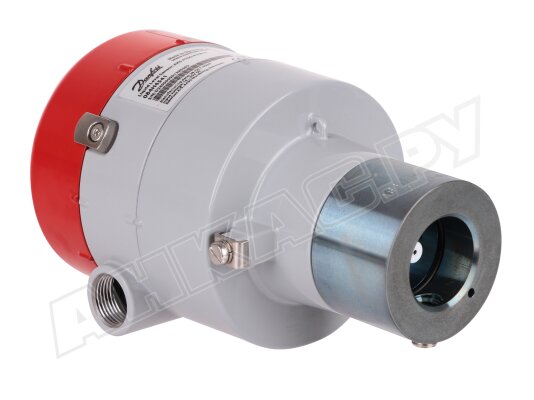

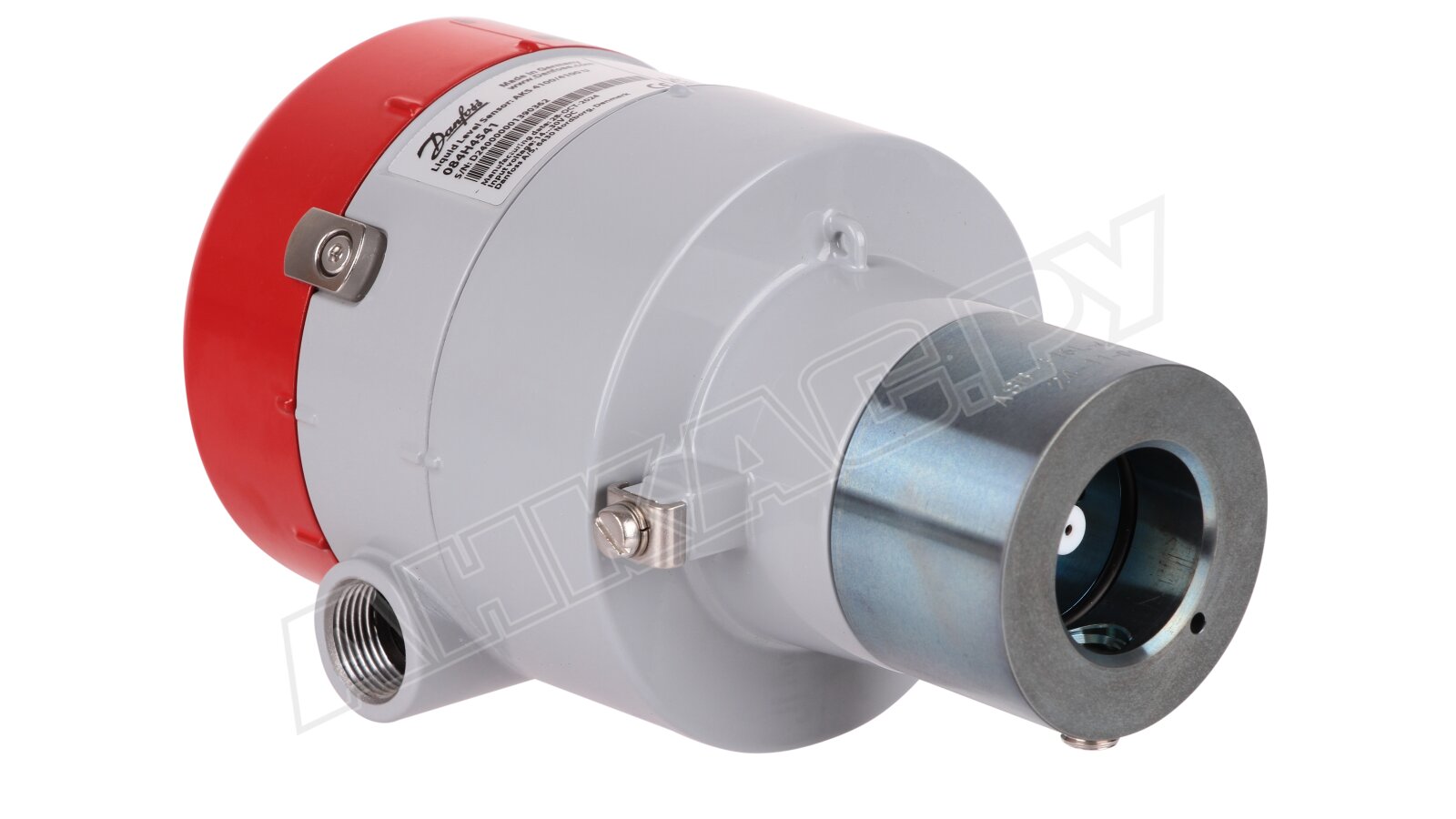

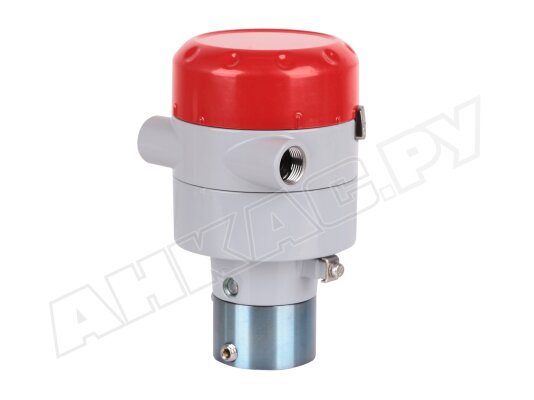

Преобразователь сигналов Danfoss AKS 4100

Преобразователь сигналов Danfoss AKS 4100, арт: 084H4541 предназначен для оснащения уровнемеров, используемых для измерения уровня хладагента в холодильном оборудовании.

Особенности уровнемера AKS 4100:

• устройство с троссовым волноводом;
• применение для хладагентов с диэлектрической проницаемостью > 5,6 Ф/м;
• двухпроводной кабель для получения выходного сигнала 4–20мА;
• длина до 5000 мм;
• отсутствие необходимости в отдельном трансформаторе за счет 2-проводной системы;
• присоединение на резьбу G 1”;
• комплектация алюминиевой прокладкой;
• температура хладагента: -60...+100 °C;
• уровень пыле-, влагозащиты: IP 66/67;
• нетребовательность в очистке троса при полном покрытии маслом;
• малогабаритное исполнение, минимальное место для хранения, перевозки и применения;
• отсутствие влияния изменения диэлектрической проницаемости жидкости на работу прибора;
• возможность установки пользовательского интерфейса для упрощения настройки.

Применение

Уровнемеры с троссовым волноводом подходят для распространённых типов хладагентов, включая R717 (аммиак), HCFC и HFC. Исполнение с кабелем нуждается в минимальном пространстве для установки и техобслуживания. Подходит для измерения уровня разных хладагентов в стояках, емкостях. Нельзя использовать уровнемер для R744 (CO2). Прибор испытан и пригоден для применения в холодильных системах компании Danfoss.

Преобразователь сигналов

Электронное устройство AKS 4100 излучает высокочастотные э/м импульсы низкой интенсивности (период = 1 наносекунде), которые направляются вдоль измеряющего троса вниз к поверхности жидкости. Импульсы, отражённые поверхностью жидкости, движутся обратно вдоль троса на преобразователь. Сигналы подвергаются анализу и преобразованию в показания уровня жидкости. Для измерительных операций использован метод рефлектометрии с временным разрешением.
