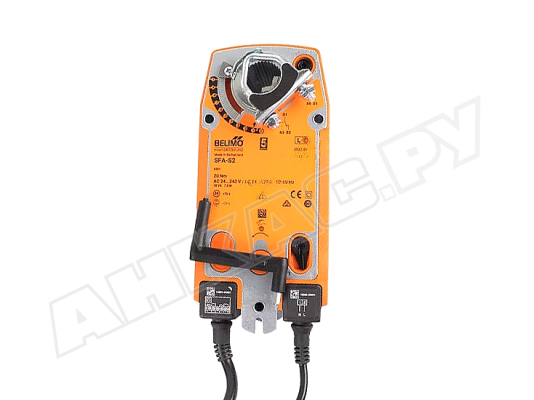

Электропривод Belimo, SFA-S2

Электропривод Belimo, арт: SFA-S2 управляет положением воздушной заслонки, выполняющей охранные функции в вентиляционных установках, системах кондиционирования зданий и сооружений. Оснащен вспомогательными переключателями для индикации положений, обеспечения дополнительного контроля и безопасности.

Основные характеристики:

• питание от сети 24-240 В, 50/60 Гц, 24-125В;
• номинальный вращающий момент: 20 Нм;
• максимальный угол поворота: 95 °;
• 2-позиционное управление: открыто/ закрыто;
• потребляемая мощность: 7 Вт при вращении, 3,5 Вт в режиме ожидания;
• поворот на 90 ° в течение <75 сек. (двигатель), 20 сек при t -20..+50 °С, < 60 сек. при t -30...–20 °С (пружина);
• 2 вспомогательных однополюсных переключателя (фиксированный и настраиваемый);
• класс защиты электрических контактов от пыли/ влаги: IP54;
• уровень шума: не более 45 дБ.

Особенности

Электропривод оснащен универсальным блоком электропитания. При нормальном положении привода возвратная пружина взведена. Когда прерывается подача напряжения усилием пружины заслонка принимает охранное положение. Для задания угла перемещения заслонки используется механический упор.

Монтаж привода осуществляется на вал заслонки с использованием универсального захвата. Фиксатор не допускает вращение корпуса привода.

Электропривод защищен от перегрузок. Автоматически останавливается в крайних положениях, избавляя от необходимости в концевых выключателях.

Для ручного управления предусмотрен поворотный ключ. Привод может блокироваться в любой точке угла поворота. Для снятия блокировки используется ручной режим управления или электрический, с помощью подачи электропитания.

Привод оснащен фиксированным и настраиваемым переключателями для получения сигнала при 10% или 11-90 % угла поворота.

Достоинства:

• универсальный блок питания;
• автоматизация работы воздушных заслонок;
• 2 концевых выключателя для контроля положения;
• экономичная работа, низкое энергопотребление;
• возможность ручного управления;
• широкий диапазон эксплуатационных температур;
• нетребовательность в обслуживании.

Условия эксплуатации

Электропривод подходит для эксплуатации при температурах окружающего воздуха -30...+50 °C.
