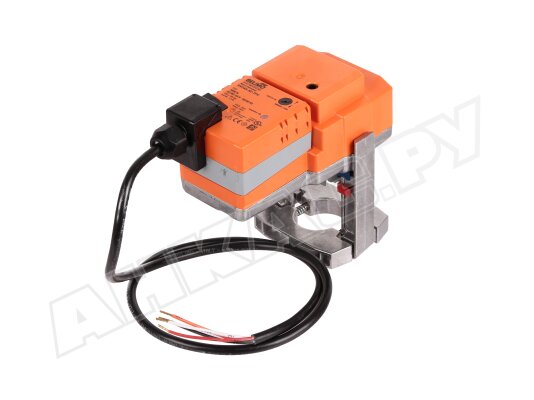

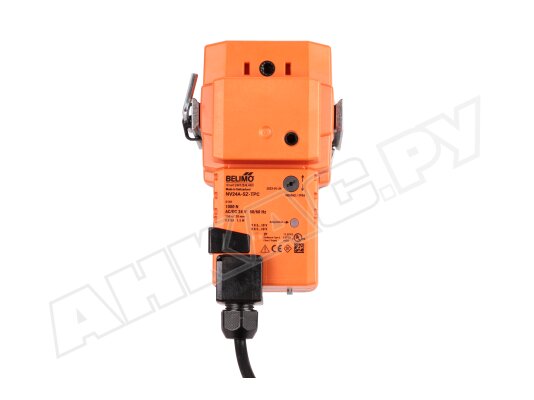

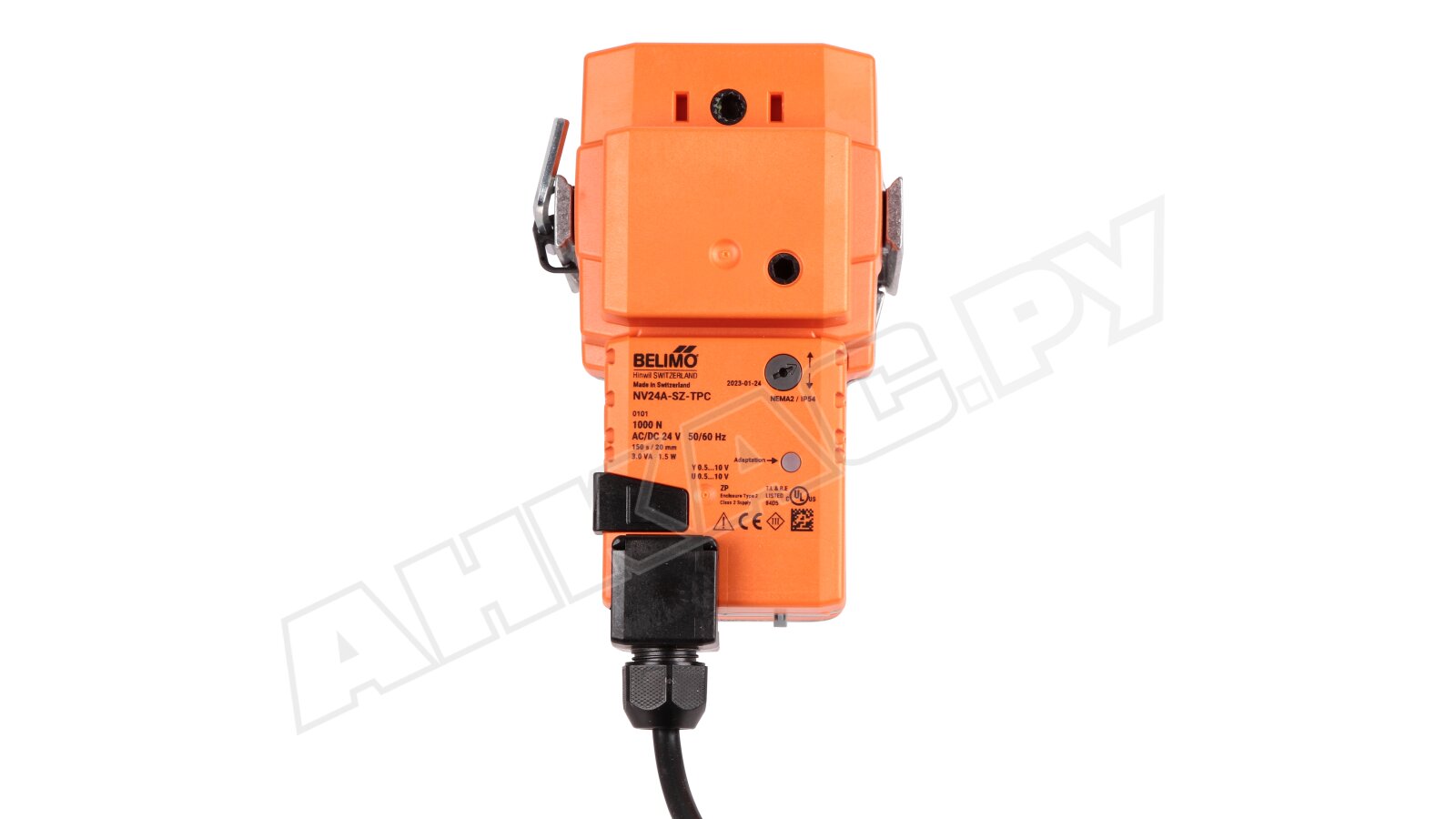

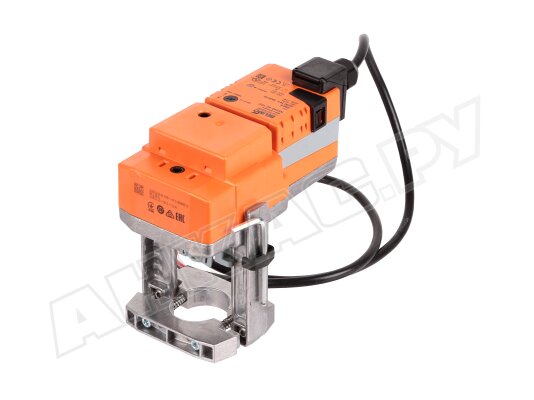

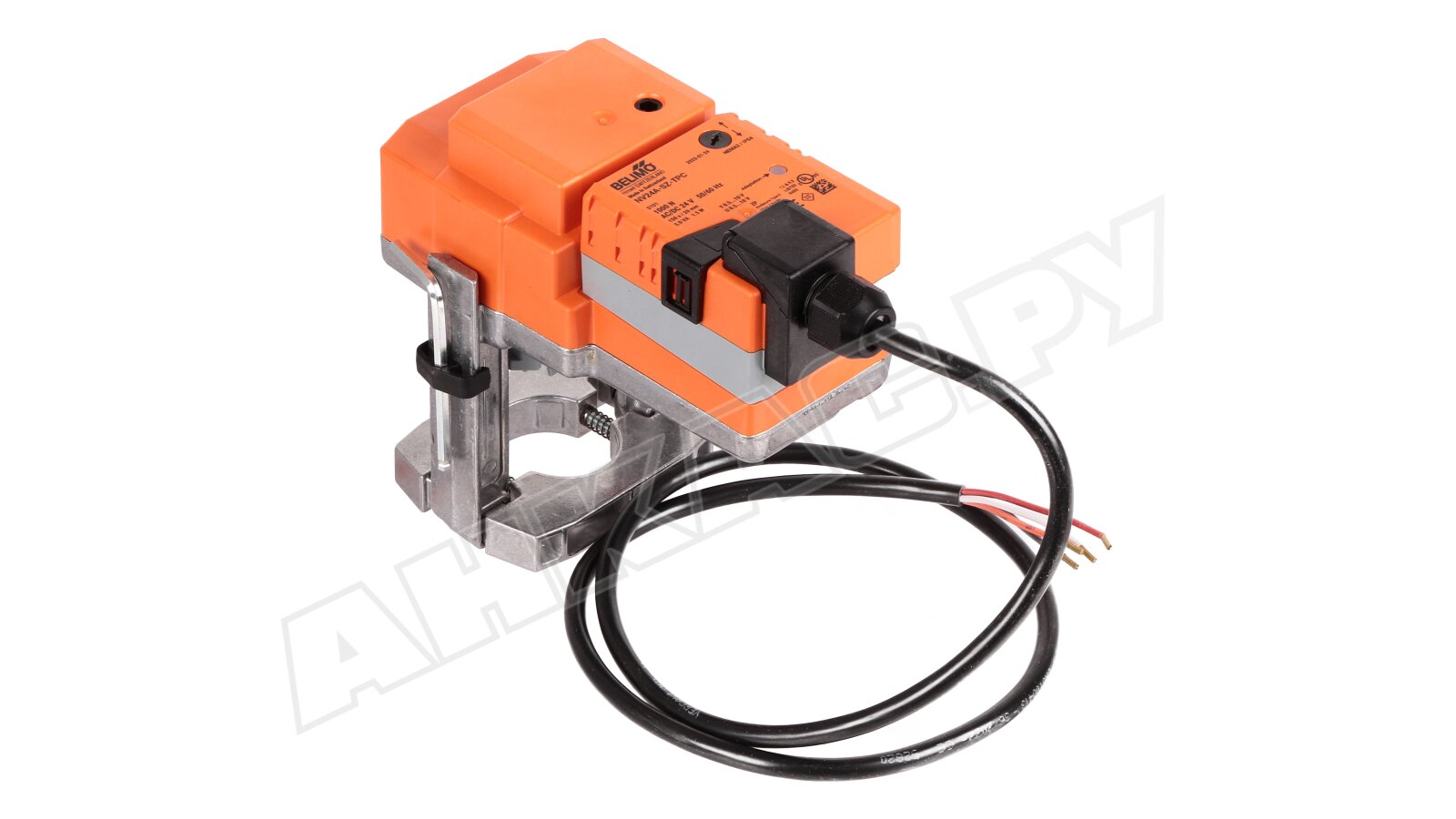

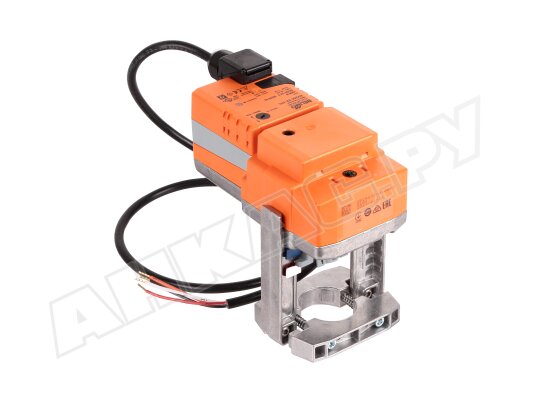

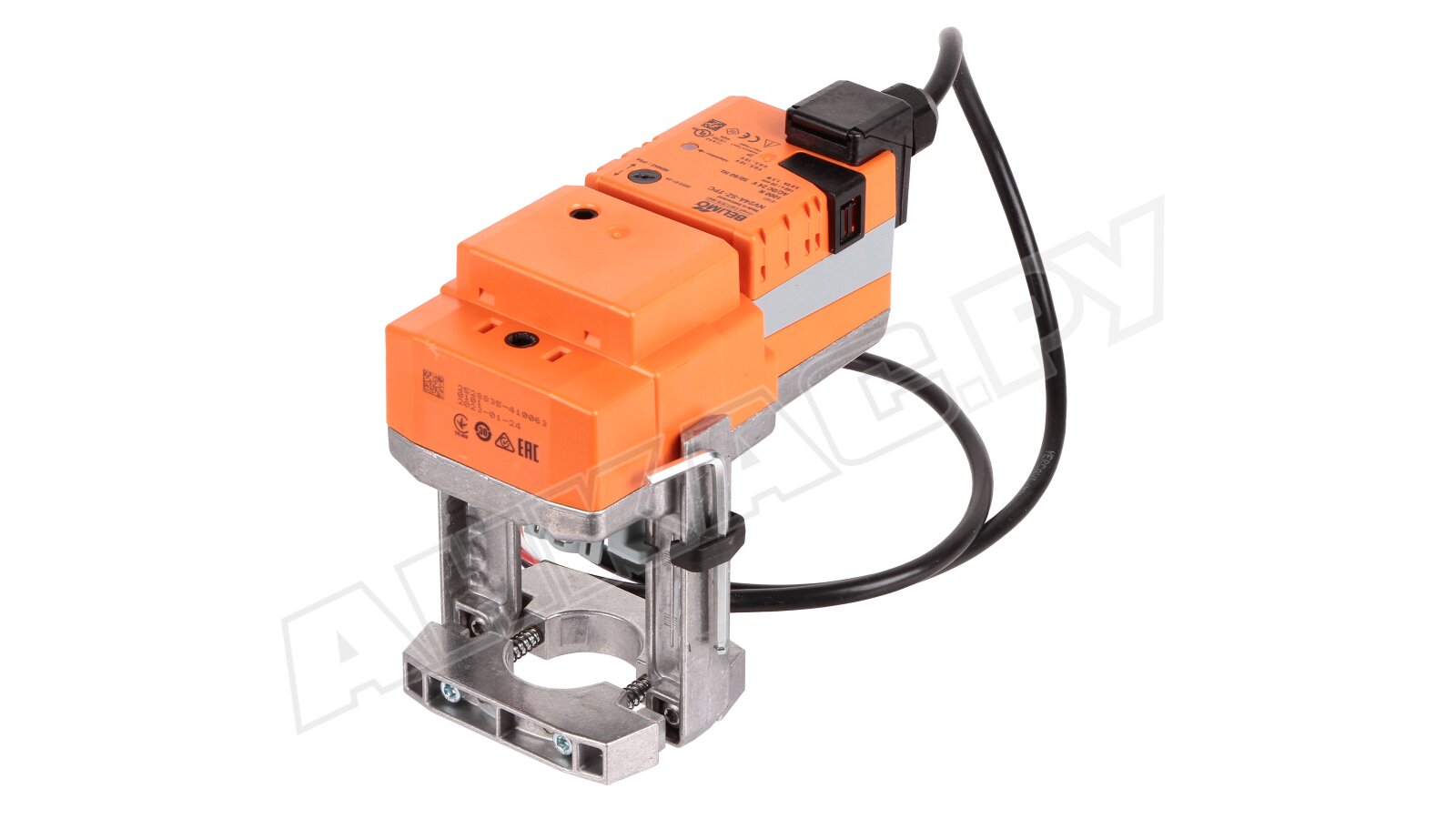

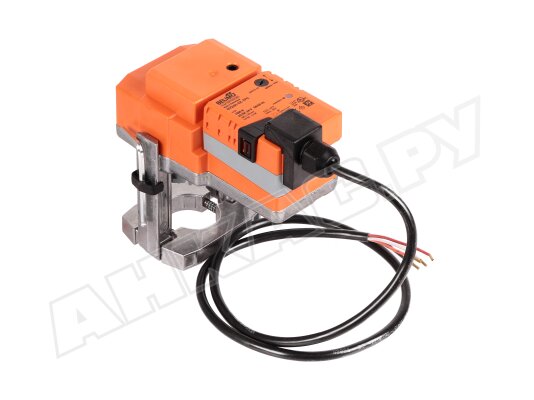

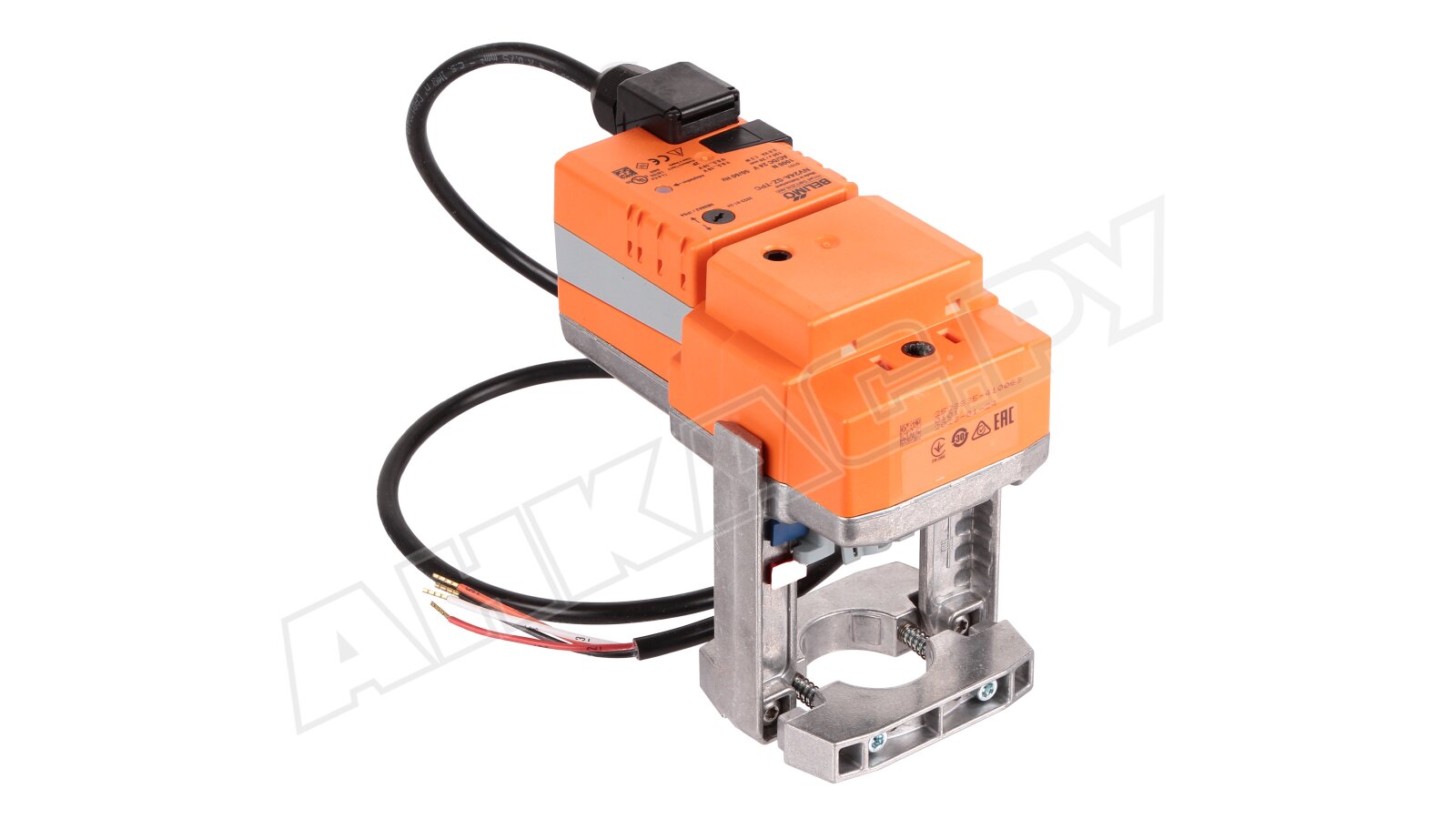

Электропривод Belimo, NV24A-SZ-TPC

Электропривод Belimo, арт: NV24A-SZ-TPC позволяет автоматизировать управление положением седельного клапана, используемого при регулировании воздушного потока в вентиляционных установках, системах кондиционирования воздуха и теплоснабжения зданий. Отличается плавной регулировкой, экономичным энергопотреблением, надежной электрозащитой корпуса, простой установкой с возможностью оптимизации монтажного положения.

Основные характеристики:

• управление двух- и трехходовыми седельными клапанами;
• низковольтная версия с рабочим напряжением 24 В (50/60 Гц);
• мощность потребления: 1,5 Вт в работе, 0,5 Вт в состоянии покоя;
• развиваемое усилие: 1000 Н;
• плавное управление с высокой точностью, ± 5%;
• управляющий сигнал: 0-10 В (100 кОм), сигнал обратной связи: 0,5-10 В;
• время перемещения на 20 мм (ход штока): 150 секунд;
• индикация положения 5-20 мм с помощью механического указателя;
• электрозащита от пыли и влаги по стандарту IP54;
• издаваемый звук: менее 45 дБ.

Особенности

Электропривод управляет положением 2-х или 3-ходового седельного клапана при поступлении команды от управляющего устройства. Отслеживание положения осуществляется с помощью механического указателя. В заводском исполнении шток привода втянут.

В крайних точках электропривод автоматически останавливается. Монтаж конечных выключателей не требуется. Благодаря защите от перегрузок исключены сбои в работе оборудования.

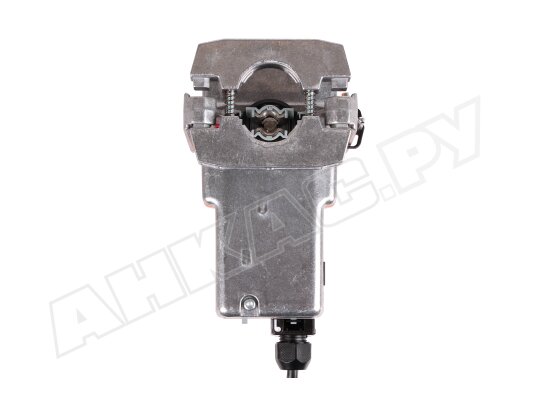

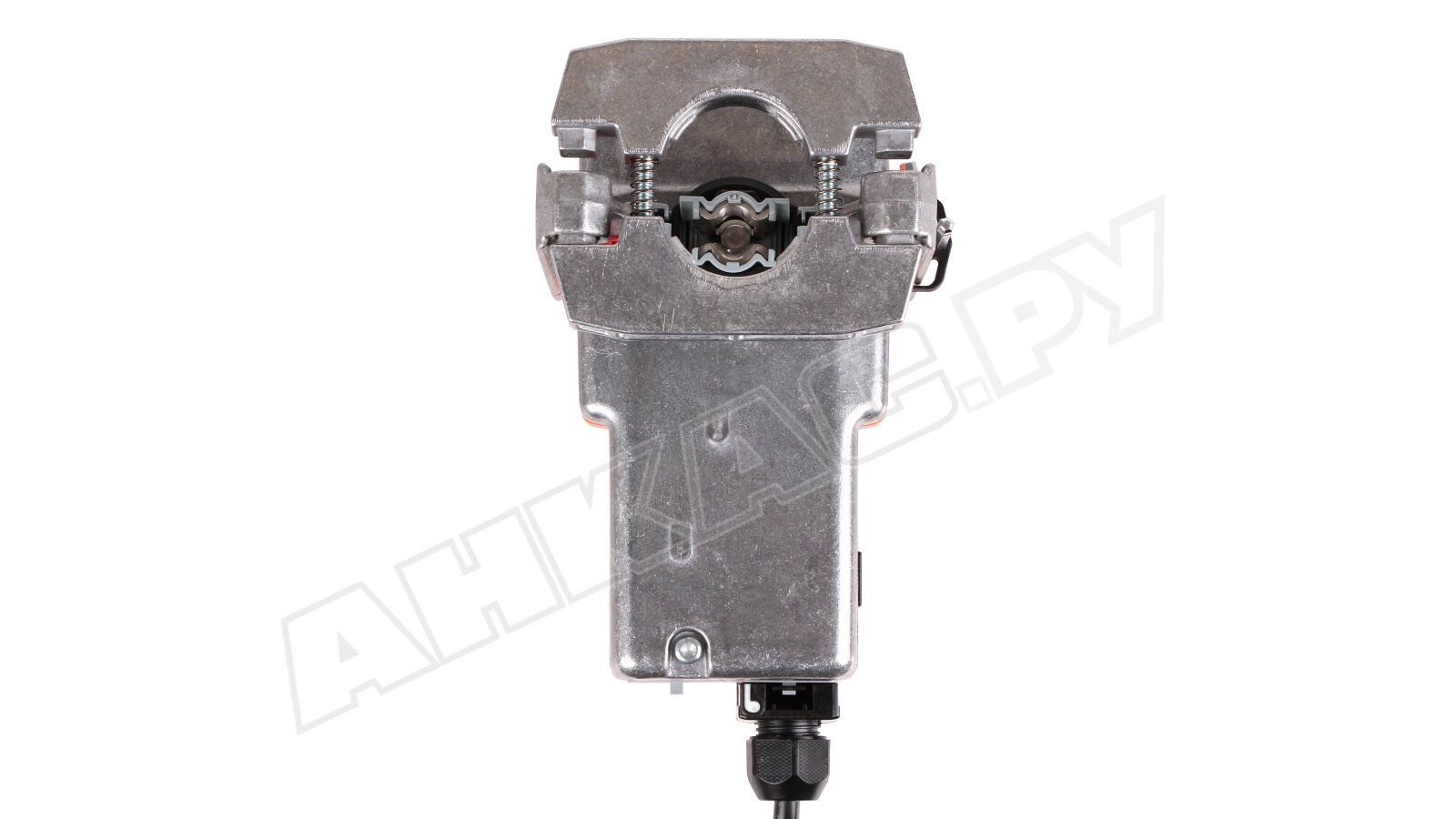

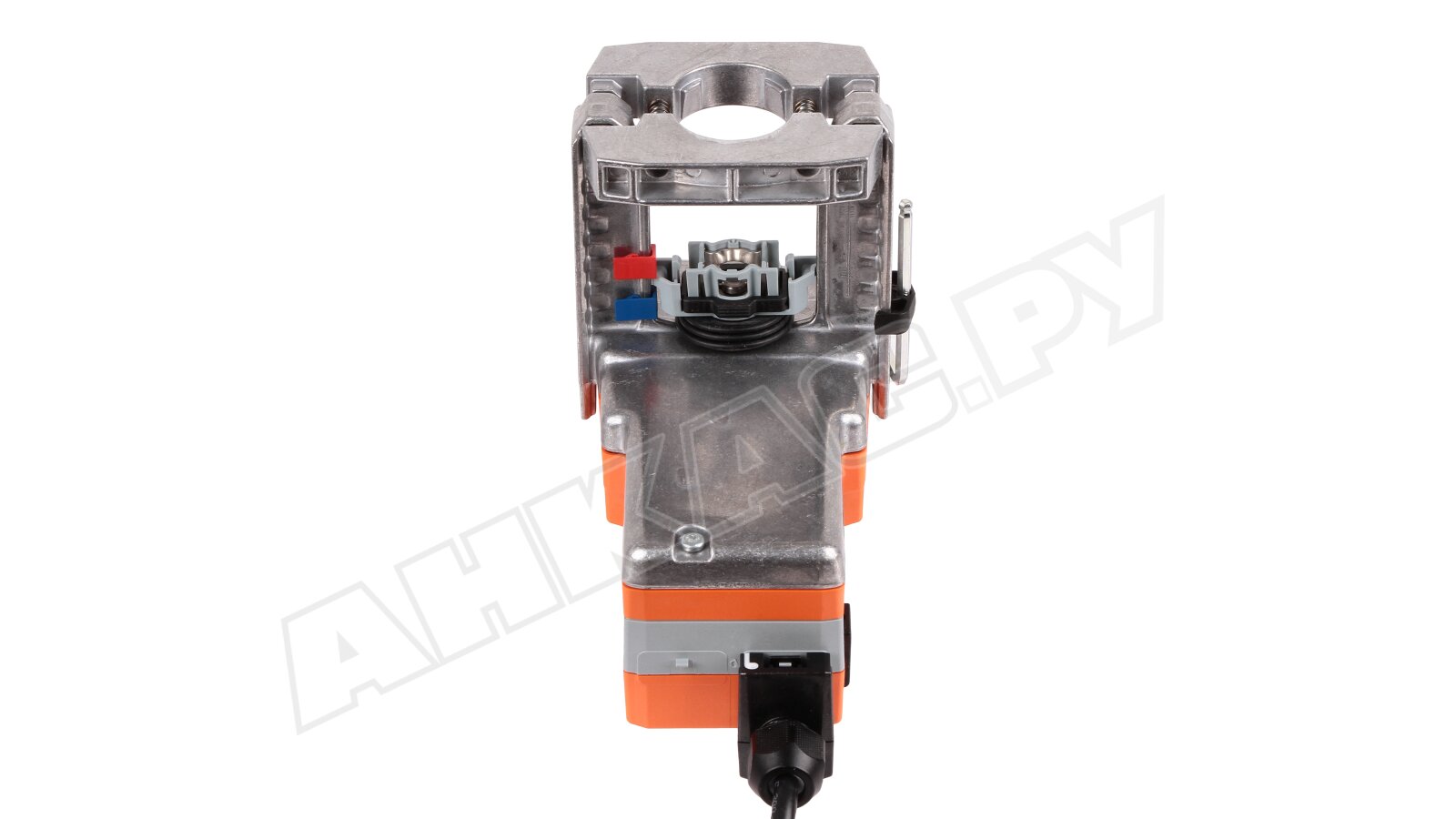

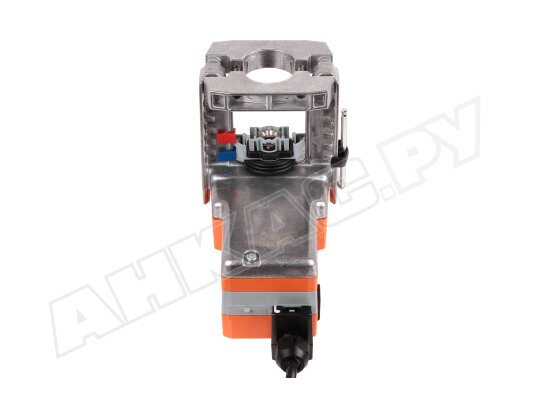

Привод крепится на клапан при помощи зажимных губок. Поворотная на 360° конструкция обеспечивает удобство выбора оптимального положения.

Ручной режим управления (временный или постоянный) активируется нажатием на кнопку, размещенную на корпусе. Зубчатый механизм выходит из зацепления. Для регулировки хода штока применяется шестигранный 4-миллиметровый ключ. Вращение вправо увеличивает ход штока.

При первом подключении запускается функция самоадаптации, при которой управляющий сигнал и сигнал обратной связи настраиваются под ход штока. Этот режим можно запустить вручную с помощью соответствующей кнопки.

Привод Belimo NV24A-SZ-TPC не нуждается в сервисном обслуживании, что минимизирует эксплуатационные расходы, исключает простои.

Рабочие температуры

Электропривод может эксплуатироваться при температурах 0..+50 °C и относительной влажности до 95%. Недопустимо образование конденсата.

Достоинства:

• автоматическое управление воздушными потоками;
• надежная пылевлагозащита корпуса;
• простой монтаж на клапан, удобство позиционирования;
• возможность параллельного подключения;
• экономичное энергопотребление;
• нетребовательность в обслуживании.

Дополнительно можно приобрести вспомогательные переключатели.
