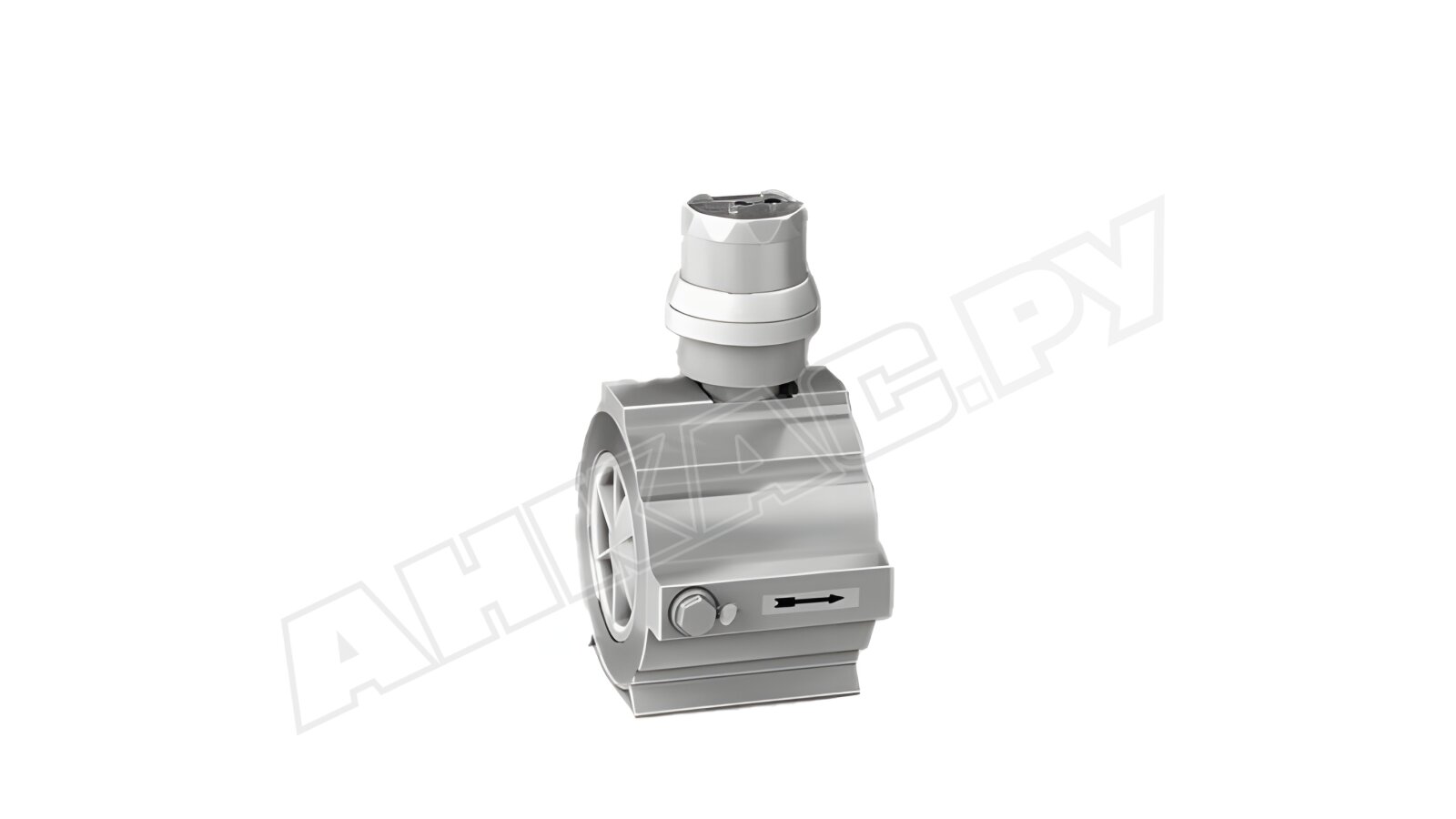

Расходомер Kromschroder DM 65Z50-160

Расходомер Kromschroder DM 65Z50-160, арт: 03200423 предназначен для измерения расхода газа и воздуха при эксплуатации промышленных установок. Встраивается в системы с максимальным давлением рабочей среды 16 бар. Оснащен компактным корпусом, прошедшим испытания и сертифицированным по нормам ЕС.

Рабочая среда

Счетчик-расходомер Kromschroder DM применяется для учета природного, городского, сжиженного (газообразная форма) газа, воздуха, инертных газов.

Основные параметры:

• механический расходомер для измерения расхода газа;
• максимальное давление среды: 16000 мбар;
• 7-значный индикатор расхода;
• возможность использования во взрывоопасных средах;
• установка между двумя фланцами, DN 50;
• номинальный расход: 65 м³/ч;
• защита от пыли и влаги по стандарту IP 52;
• возможность дистанционного считывания данных (опция);
• диапазон эксплуатационных температур: -10..+60 °C;
• монтаж в горизонтальном, вертикальном положении (не переворачивать).

Подробнее о счетчике

Расходомер собран в компактном алюминиевом корпусе. Проходящий поток приводит в движение турбинное колесо. Для передачи вращательного движения турбинного колеса на индикатор расхода используется электромагнитная муфта. Частота вращения рабочего колеса турбины пропорциональна расходу среды, проходящей через счетчик.

Расходомер DM оснащен механическим индикатором, на котором суммируется и отображается потребляемый рабочий объем.

Особенности монтажа

При работе с газом/ воздухом, загрязненном пылью и посторонними примесями производитель рекомендует установить фильтр на входном трубопроводе. Также целесообразен монтаж запорного клапана до и после расходомера. Не рекомендуется размещать счетчик в нижней точке трубопровода при использовании газа, содержащего конденсат или загрязнения.

Для достижения максимальной точности измерений счетчик должен устанавливаться на прямолинейных участках трубы длиной 3xDN перед расходомером и 2хDN за ним. На трубопроводах, расположенных за расходомером, не допускается наличие ограничительных точек, которые могут привести к перекрытию потока.

Достоинства:

• широкий диапазон измерений;
• компактное исполнение;
• надежная конструкция для систем с давлением среды до 16 бар;
• нетребовательность в обслуживании.

Применение

Расходомеры DM служат для измерения объемов газа и воздуха в системах внутреннего учета на промышленных установках, испытательных стендах, в лабораториях, при проверке и регулировке горелок в оборудовании, использующем газ. Контроль расхода газа в процессе производства и нагрева позволяет оптимизировать использование энергоресурсов.
