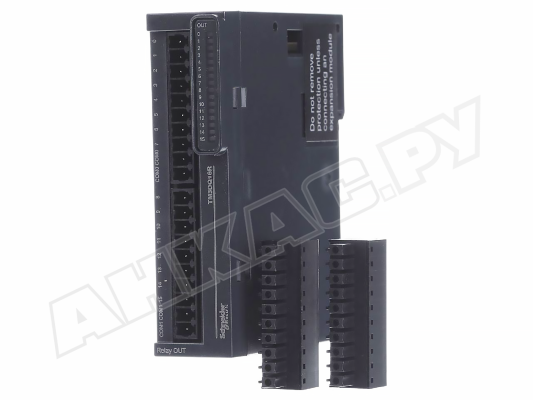

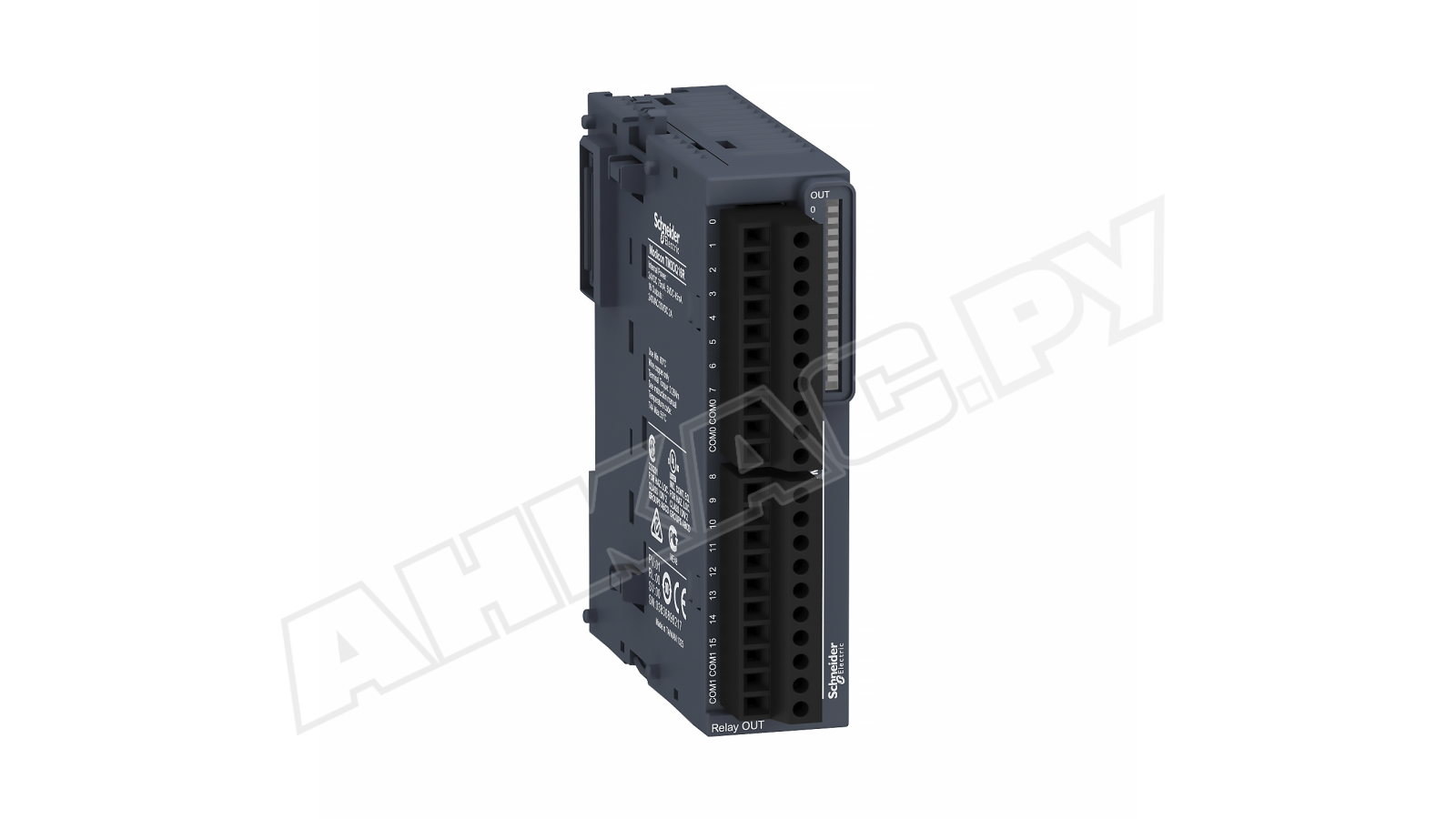

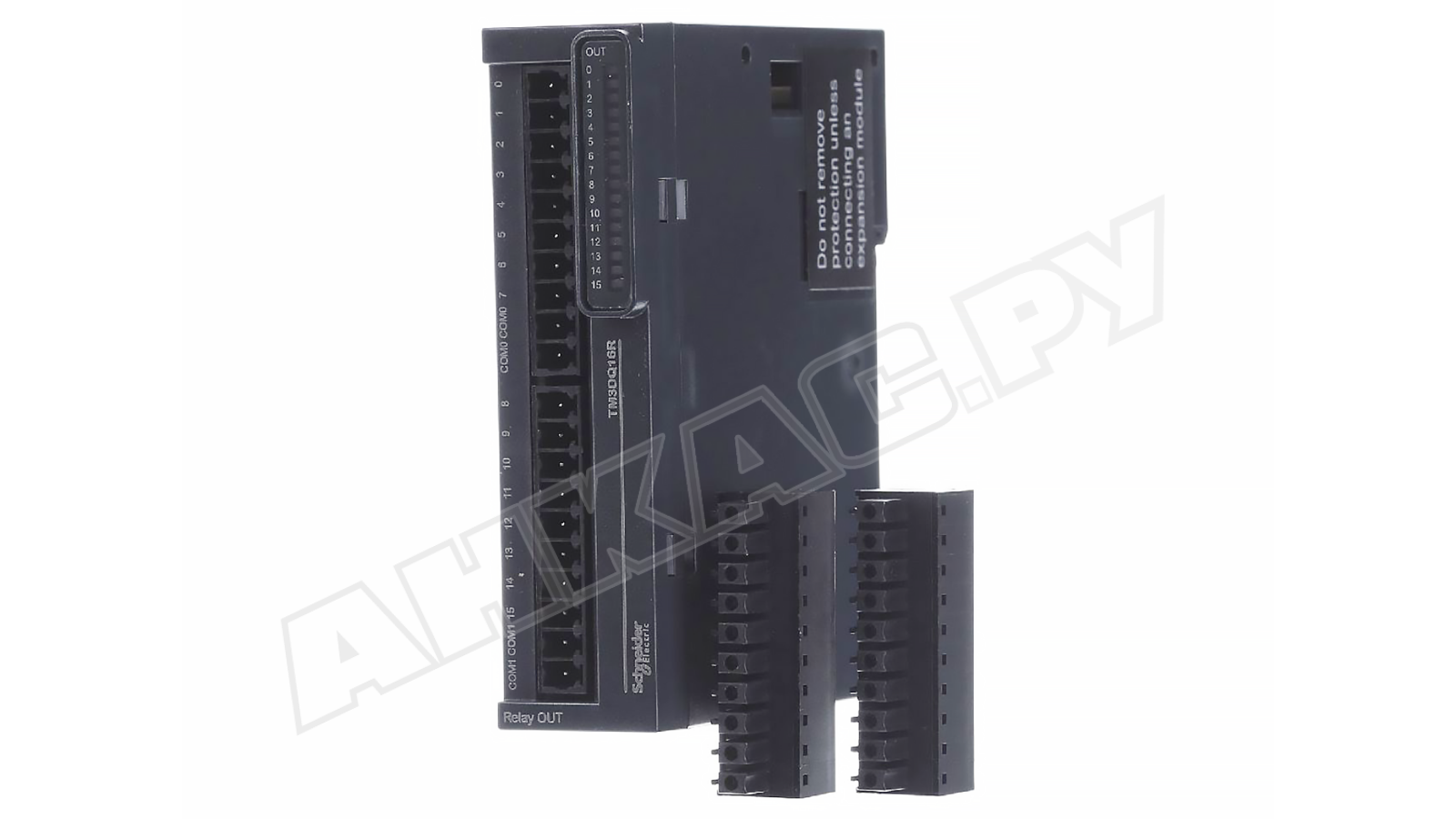

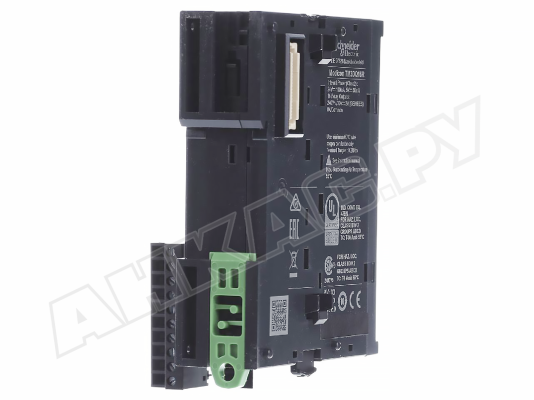

Модуль дискретного вывода Schneider Electric TM3DQ16R

Модуль дискретного вывода Schneider Electric TM3DQ16R представляет собой релейный электронный модуль стандарта F, предназначенный для интеграции в систему SIMATIC ET 200S. Находит применение в промышленных автоматизированных системах.

Основные характеристики и особенности

• Оснащен 16 нормально-разомкнутыми релейными выходами с номинальным током 2 А.
• Снабжен съемным клеммным блоком с винтовыми зажимами. Допускает фиксацию на стандартную 35-миллиметровую DIN-рейку.
• Полностью совместим с контроллерами Modicon M262/M241/M251 и M221.
• Расширяет возможности входов/выходов контроллеров Modicon M221/M221 Book/ M241 и M251.
• Обеспечивает изоляцию: 2300 Вольт перем. тока (выход/логика), 750 В перем. тока (выходы), 1500 В перем. тока (группы выходов).
• Снабжен съемным зажимом пружинного типа для электрических соединений, с шагом 5,08 мм для входов/ выходов.
• Устанавливается на рейки TH35-15, TH35-7,5 (отвечающие нормам IEC60715) или на панель/пластину с использованием монтажных принадлежностей.
• Применяется с соединителем расширения по шине, отвечающим за передачу данных и электропитание при интеграции Modicon TM3 с логическими контроллерами.
• Корпус исполнения IP20 (с защитной крышкой) обеспечивает базовый уровень электробезопасности.
• Модуль отвечает нормам IEC 61131-2. Имеет сертификаты cULus, CE, UKCA, RCM, EAC, cULus HazLoc.

Условия эксплуатации

Модули цифровых выходов серии Modicon TM3 допускают эксплуатацию при температуре от -10 до +55 °C при горизонтальном монтаже и от -10 до +35 °C при вертикальном. Относительная влажность воздуха должна находиться в пределах 10-95%, без образования конденсата.

Преимущества

• Гибкость программирования за счет модульной структуры.
• Встроенные функции диагностики неисправностей.
• Возможность реализации локальных и распределенных систем ввода-вывода.
• Широкий набор коммуникационных функций.
• Использование естественного охлаждения.

Назначение

Основная функция модуля заключается в обеспечении связи между внешними устройствами и контроллерами, а также в обработке цифровых сигналов для дальнейшей передачи в систему управления. Он активно используется в сферах промышленной автоматизации для мониторинга и управления технологическими процессами.
