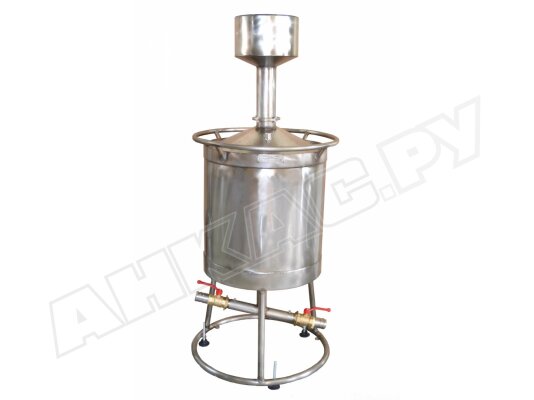

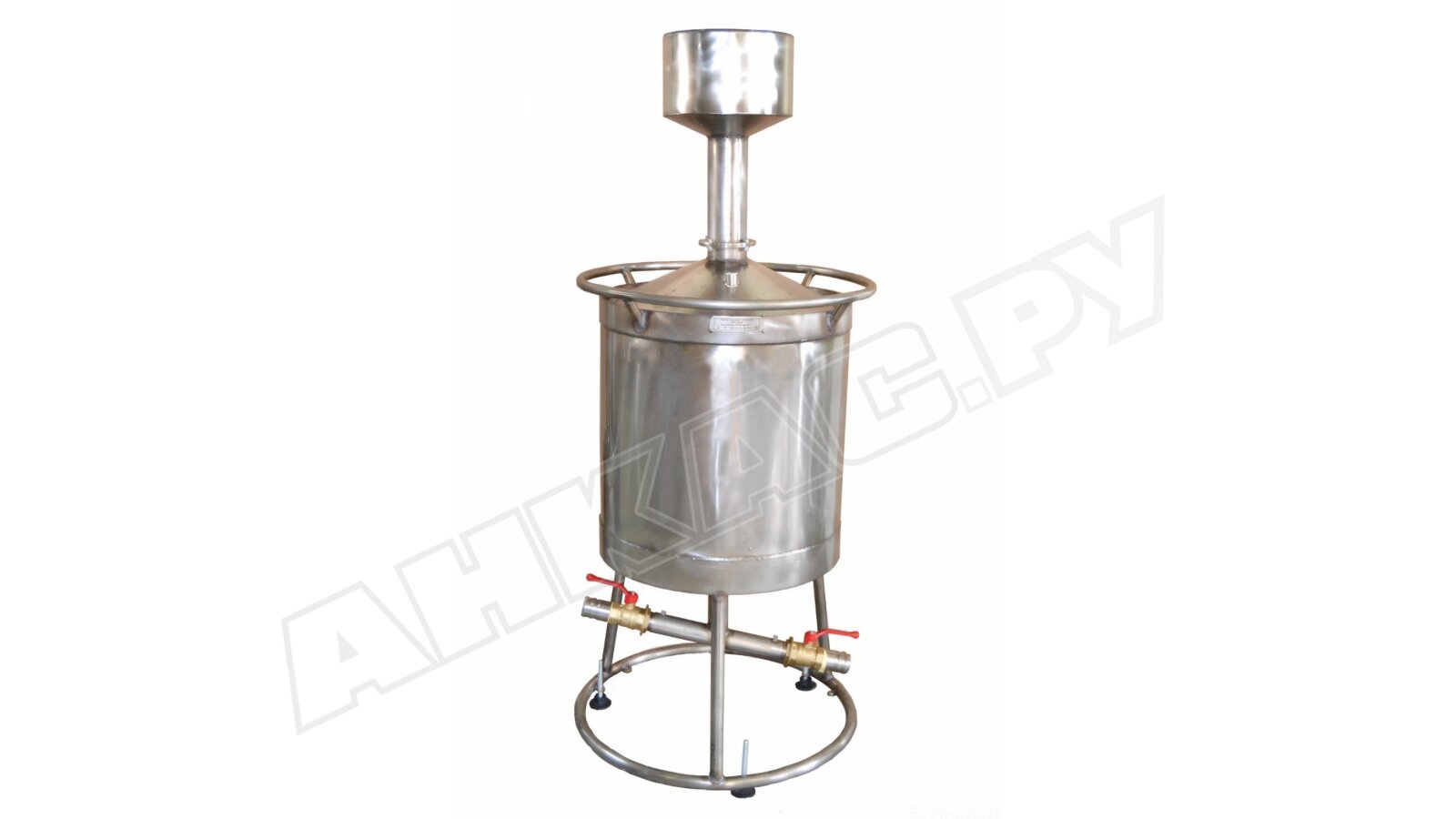

Мерник эталонный М1Р-200-02

200-литровая передвижная модель поверочного устройства из ряда эталонных металлических мерных устройств 1 разряда. Служит для измерения точной дозы поверочной жидкости.

Мерник первого разряда М1Р-200-02, объемом 200 литров предназначен для эксплуатации в полуавтоматическом режиме. Для этих целей, мерник с обрезанной по уровню номинальной вместимости горловиной, оснащается противопереливочным отводным устройством и встраивается в состав поверочного комплекса.

Конструкция

Устройство укомплектовано следующими деталями и узлами:

• Цилиндрической емкостью с конусными днищами, выполненной из листового стального проката марки 12Х18Н10Т.
• Усеченной измерительной горловиной, обрезанной по уровню номинальной вместимости.
• Передвижными опорами и установочно-регулировочными домкратами на трубчатой раме.
• Сливного-наливного патрубка с шаровыми кранами, вваренного под уклоном по центру конусного днища.
• Приваренной по периметру бака трубчатой ручкой-поручнем. Поручень выполняет 2 функции -обеспечивает защиту бака от случайных ударов и служит ручкой для удобства перемещения резервуара.

В корпусе измерительного сосуда предусмотрены карманы для датчиков, замеряющих температуру налитой жидкости. На крышке емкости прикреплен уровень. Он необходим для установки мерного устройства в вертикальное положение.

Погрешность, допускаемая для замеров данным прибором не может превышать ±0,02% от номинального заполнения. После использования в течение 1 года мерника первого разряда модели М1Р-200-02, рабочим объемом 200 литров обязательно нужно производить поверку устройства.

Основные преимущества

• Продолжительный срок службы и прочность емкости достигается благодаря применению нержавеющей легированной стали.
• Доступность и простота эксплуатационного процесса.
• Возможность применения в полуавтоматическом режиме.
