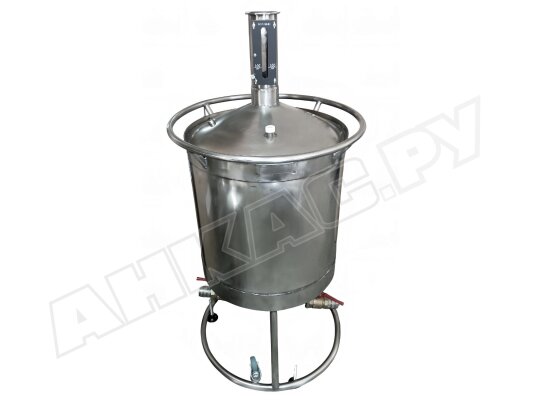

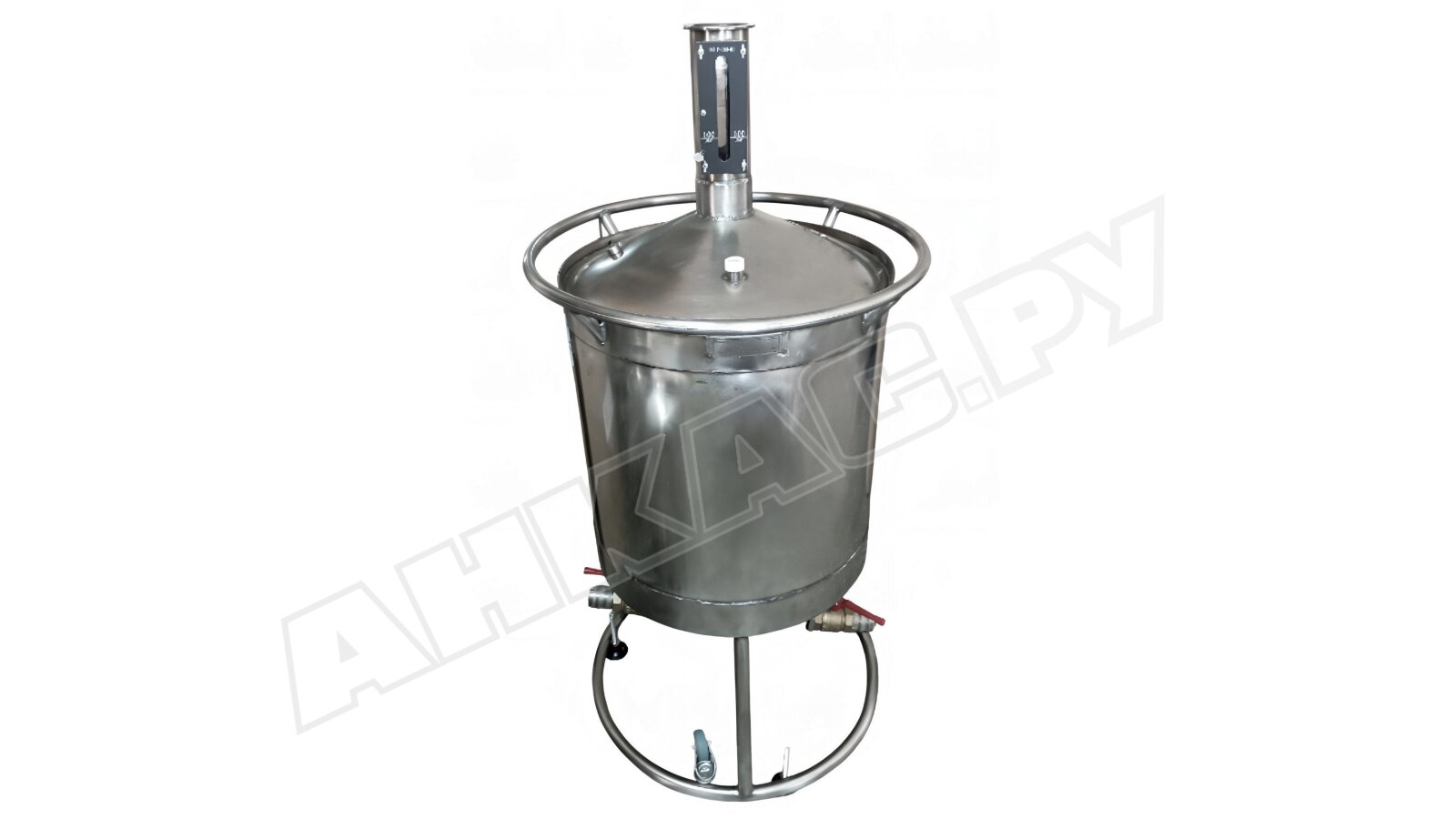

Мерник эталонный М1Р-20-01

Данная модификаций переносного металлического образцового мерного устройства оснащена 20-литровым измерительным сосудом. Эта версия прибора имеет отметку вместимости на горловине и предназначена для проверки и аттестации поверочных приборов 2 разряда, образцовых резервуаров для мерных установок и технических мерников первого класса.

Конструкция

Мерник первого разряда М1Р-20-01, объемом 20 литров имеет в своей конструкции следующие элементы:

• Изготовленную из нержавеющей стали цилиндрическую емкость с коническими дном и верхом.
• Приваренную к верху измерительную горловину со смотровым окном и нанесенной в нем отметкой номинальной вместимости сосуда.
• 3 регулировочных винта на круглом трубчатом подрамнике.
• Наклонный патрубок, вваренный в нижний конус с наливным и сливным кранами.

При подготовке к работе установка приводится в строго вертикальное положение. Для этого предусмотрены регулировочные винты и ампула уровня, закрепленная на крышке сосуда.

Прибор удобно переносить - он снабжен двумя ручками, приваренными к верхнему краю корпуса.

Метод налива-слива поверочной жидкости является единственным, применяемым для этого вида мерников.

Относительная погрешность измерения мерника первого разряда модели М1Р-20-01 не превышает ±0,02% от объема 20 литров. Поверку прибора необходимо производить через 1 год эксплуатации.

Основные преимущества

• Результатом применения легированной стали, которая не вступает в химическую реакцию с поверочными жидкостями, является достижение прочности и долговечности поверочной емкости.
• Жесткая форма мерной емкости, которая не изменяет размеры и объем при небольших случайных ударах гарантирует высокую точность измерений.
• Понятная и простая последовательность процесса поверки не требует специальной дополнительной подготовки работников.
