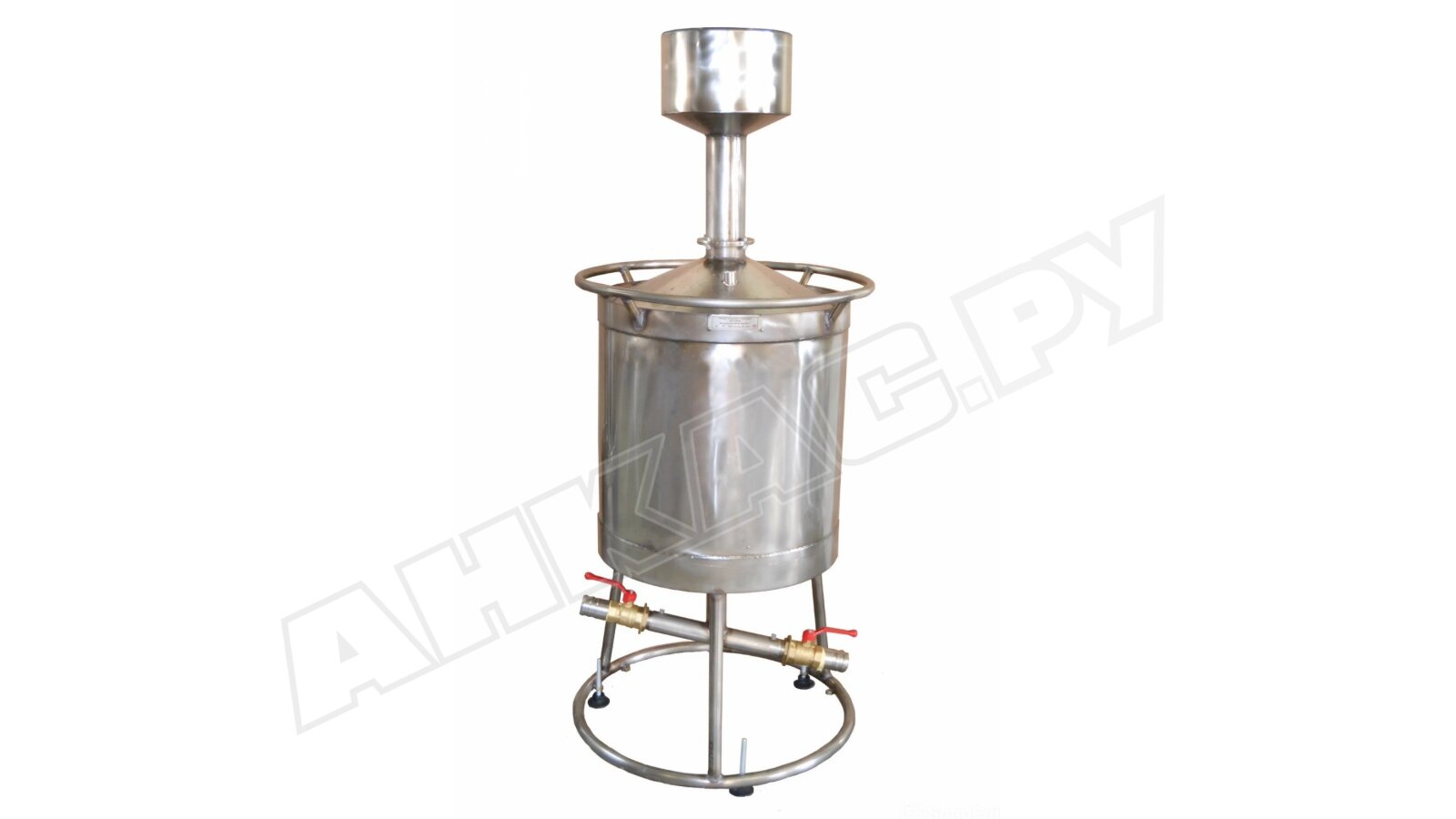

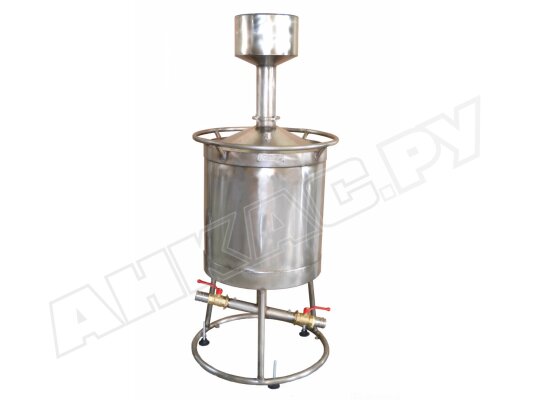

Мерник эталонный М1Р-100-02

Парная версия 100-литровой передвижной модификации поверочного устройства из линейки эталонных металлических мерных приборов 1 разряда. Измерительная горловина срезана по уровню номинальной наполненности.

Основное назначение устройства – измерение точной дозы поверочной жидкости в полуавтоматическом режиме. Для этих целей мерник встраивается в состав поверочного комплекса и оснащается противопереливочным отводным устройством.

Конструкция

Мерник первого разряда М1Р-100-02, объемом 100 литров собран из:

• Цилиндрической емкости, имеющей конусные днища и сваренной из листовой стали. Сплав марки 12Х18Н10Т.
• Отрезанной измерительной горловины, где линия обрезки – это уровень номинального объема.
• Трубчатой рамы с передвижными опорами и установочно-регулировочными домкратами.
• Патрубка с шаровыми кранами, вваренного под наклоном по центру донного конуса, для налива-слива.
• Трубчатой ручки-поручня приваренной по периметру бака.  Поручень служит защитой корпуса от случайных ударов и используется в качестве ручки для перемещения прибора.

В корпусе емкости выполнены карманы для термометров, замеряющих температуру наливаемой жидкости. На крышке сосуда прикреплен уровень, помогающий установке прибора в вертикальной плоскости.

Погрешность, которая допускается для замеров данным устройством, - не более ±0,02% от номинальной наполненности. Межповерочный интервал мерника первого разряда модели М1Р-100-02, рабочим объемом 100 литров – 1 год.

Основные преимущества

• Длительный срок службы и безусловная прочность благодаря применению нержавеющей стали.
• Простота и доступность эксплуатационного процесса.
• Допустимость использования в полуавтоматическом режиме.
