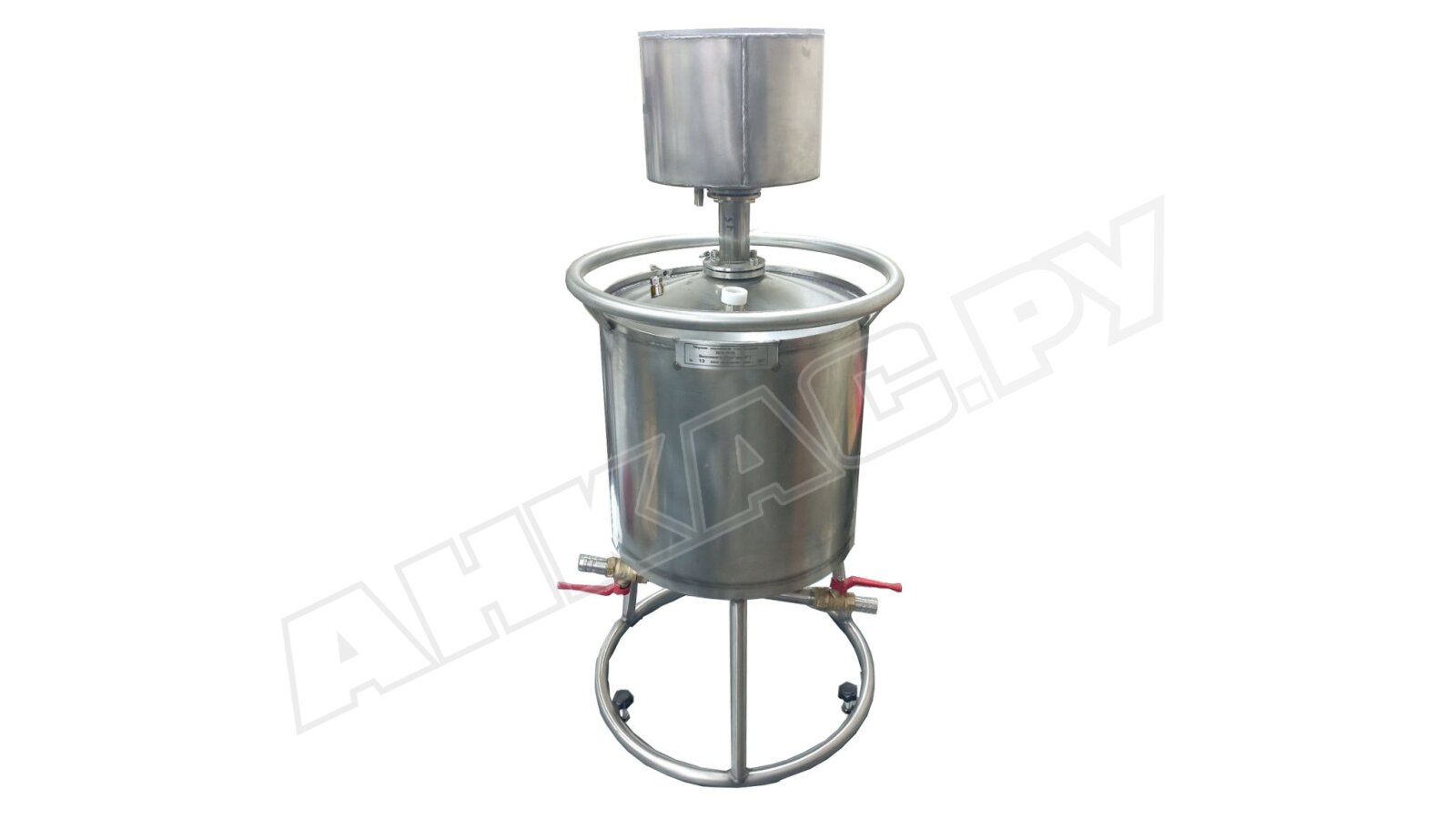

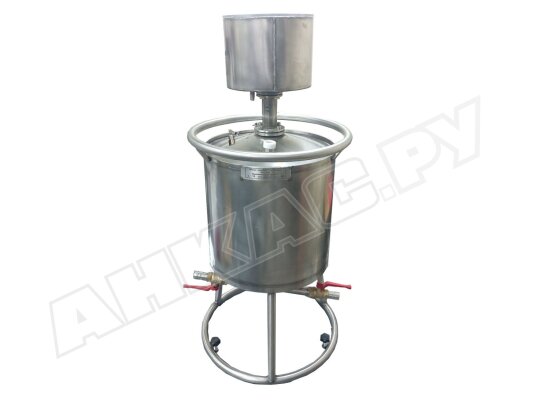

Мерник эталонный М1Р-10-02

Парная версия 10-литровой переносной модификации мерного приспособления из серии образцовых стальных мерников 1 разряда. Предназначена для определения точного объема поверочной жидкости. Такой вариант использования обусловлен типом исполнения измерительной горловины.

Конструкция

Мерник первого разряда М1Р-10-02, объемом 10 литров состоит из нескольких деталей и узлов:

• Цилиндрической нержавеющей емкости, сваренной из пищевой стали, с конусной нижней и верхней частью.
• Горловины для измерений, срезанной по уровню полного объема.
• Круглой трубчатой подставки с регулировочно-установочными винтами.
• Патрубка с наливным и сливным кранами, приваренного по центру дна.

Чтобы выставить прибор строго вертикально, используется 3 регулировочных винта и ампула уровня, встроенная в верхний конус ёмкости.

Две ручки, приваренные к верхней кромке измерительного сосуда, предназначены для удобной переноски приспособления.

Поверочная доза жидкости отмеривается, так называемым, методом налива-слива.

Относительная погрешность замеров приборов этого уровня не превышает ±0,02% от общей вместимости. Межповерочный период мерника первого разряда модели М1Р-10-02, полным объемом 10 литров – не более 12 месяцев.

Основные преимущества

• Свойства высоколегированной стали корпуса резервуара обеспечивают повышенную прочность и жесткость конструкции, а также защищают бак от коррозии под воздействием влаги.
• Простой и понятный процесс отмеривания дозы рабочей жидкости позволяет использовать работников без специального обучения.
• Небольшое дополнительное переоборудование мерной установки, дает возможность применять этот вариант мерника для полуавтоматической схемы работы.
