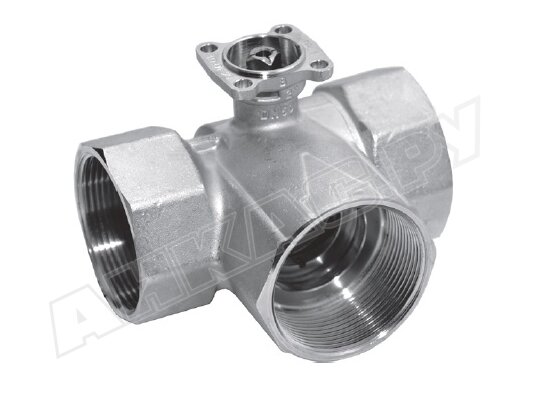

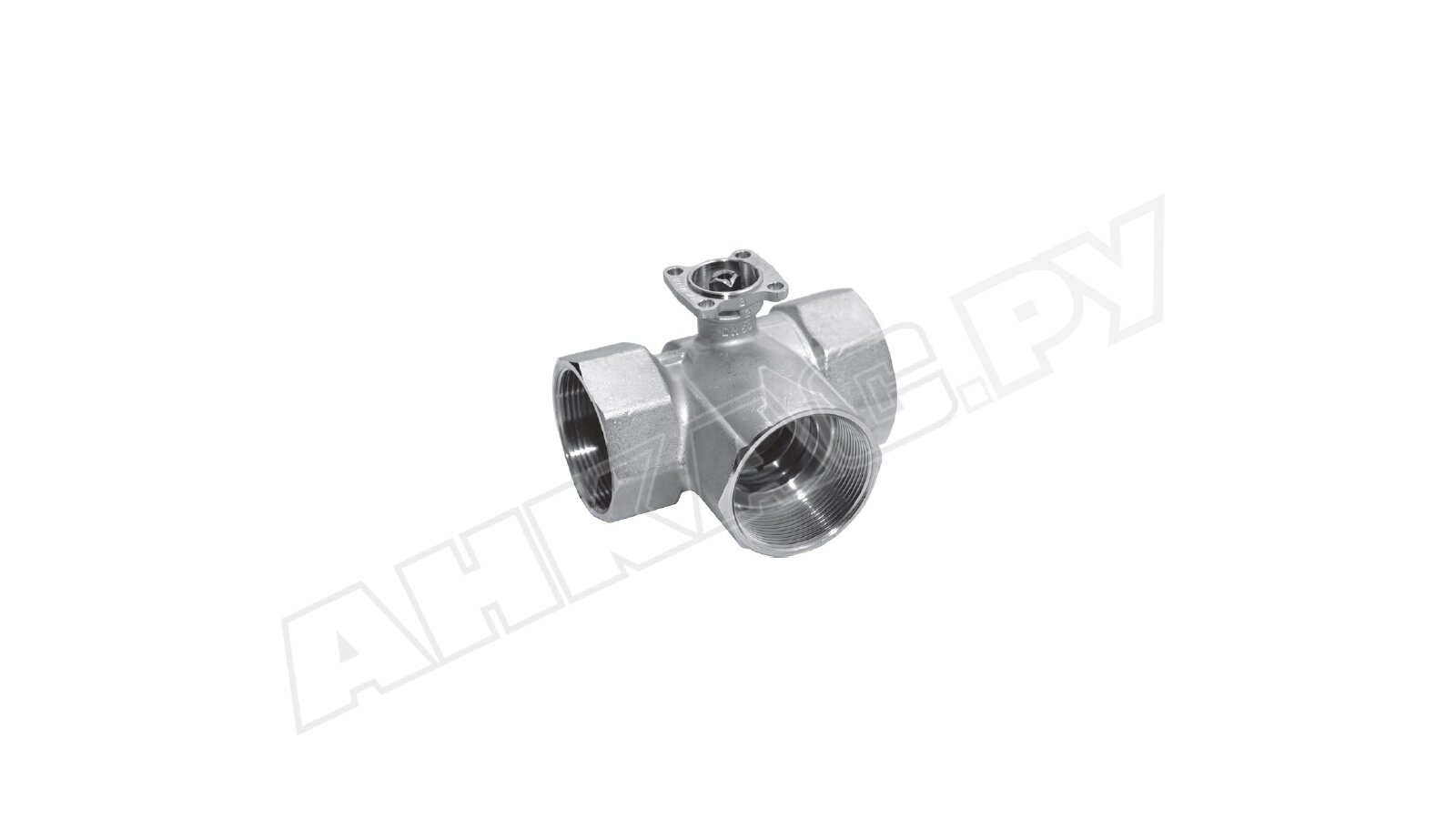

3-ходовой регулирующий клапан Belimo, R3015-2P5-S1

3-ходовой регулирующий клапан Belimo, арт: R3015-2P5-S1 работает под управлением поворотного электропривода. Полностью герметичен, устойчив к высокому давлению и температурным воздействиям.

Характеристики:

• открытие/ закрытие, регулирование потока;
• рабочая среда: вода различной температуры, смесь воды и гликоля (до 50% гликоля);
• класс герметичности: А (полная герметичность);
• применение в системах с давлением потока до 16 бар;
• диапазон настройки параметров: открытие 15-90°, байпас 15-70 °;
• пропускная способность: 2,5 куб.м/ч;
• допустимые температуры теплоносителя: -10...+120 °С (возможно ограничение температуры в зависимости от характеристик привода);
• положение в системе от вертикального до горизонтального по отношению к штоку;
• присоединение к трубе на внутреннюю резьбу 1/2" BSP (FF).

Конструкция и принцип работы

Клапан Belimo R3015-2P5-S1 отличается полностью герметичной конструкцией, рассчитан на работу под высоким давлением в системах с горячей и холодной водой. Корпус произведен из штампованной никелированной латуни, конус и шток – из некоррозионной стали, диск корректировки потока – из TEFZEL. Материал уплотнений: PTFE / EPDM.

Трехходовой регулирующий клапан работает от поворотного электропривода, управляемого стандартным сигналом 0..10 В или функционирующего по 3-точечной схеме. При повороте против часовой стрелки клапан открывается, в другую сторону – закрывается. Диск корректировки, встроенный в клапан, обеспечивает равно-процентную характеристику потока.

Место эксплуатации

Регулирующий трехходовой клапан применяется:

• в закрытых системах горячей и холодной воды;
• для плавной регулировки потока в системах подготовки воздуха, контурах отопления.

Регулирующий клапан Belimo R3015-2P5-S1 не нуждается в обслуживании.
