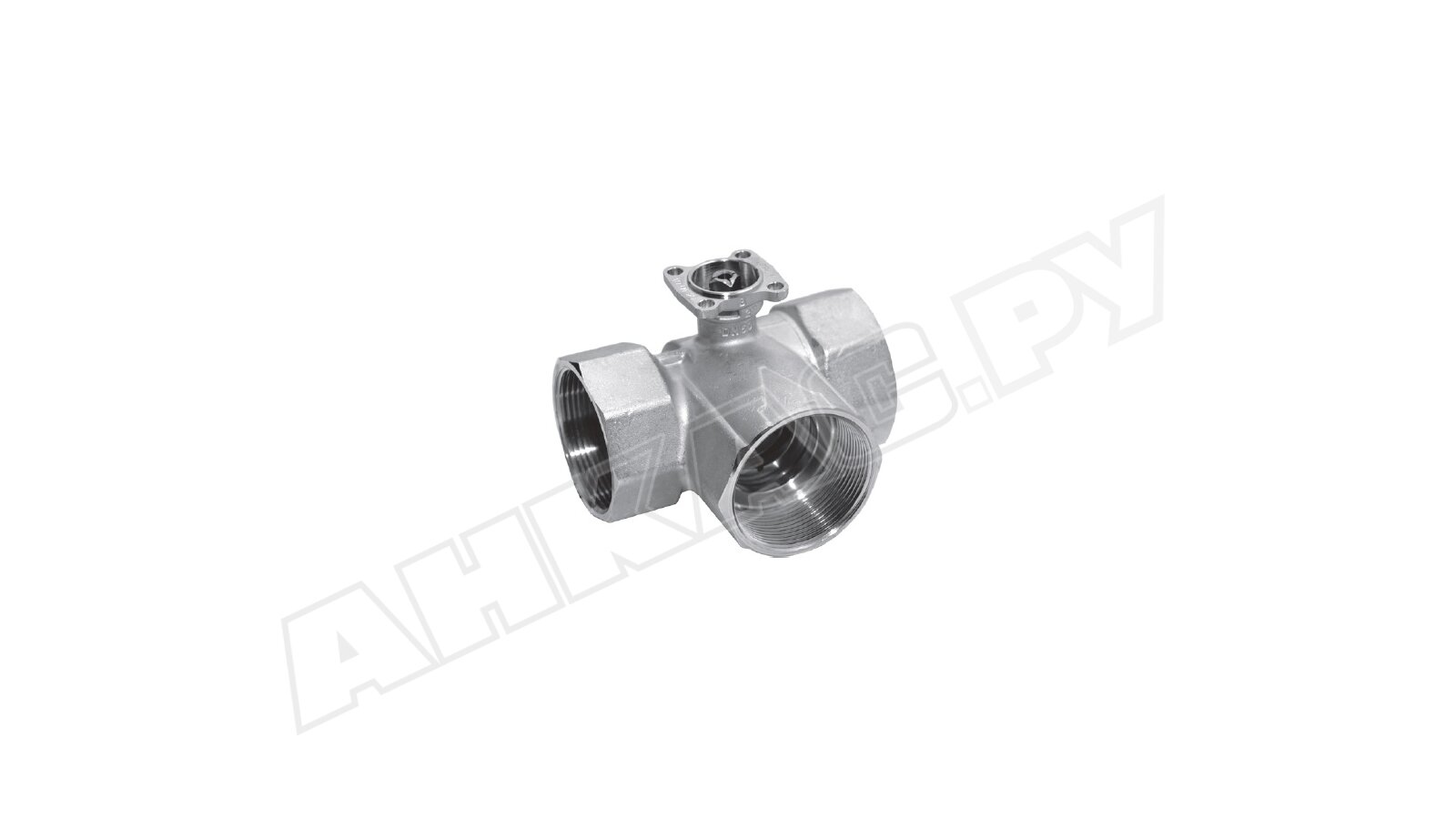

3-ходовой регулирующий клапан Belimo, R3015-1P6-S1

3-ходовой регулирующий клапан Belimo, арт: R3015-1P6-S1 совместно с поворотным электроприводом служит для управления потоком рабочей среды в отопительных системах, установках подготовки воздуха с давлением до 16 бар.

Конструкция

Клапан Belimo R3015-1P6-S1 соответствует классу А герметичности. Рассчитан на высокое давление, устойчив к коррозии. Произведен из никелированной латуни (штампованный корпус), нержавеющей стали (конус, шток), TEFZEL (диск корректировки). Уплотнительные кольца штока и шара изготовлены из PTFE и EPDM. Конструкция не требует дополнительного обслуживания в ходе эксплуатации.

Регулирующим клапаном управляет поворотный электропривод, который срабатывает при поступлении стандартного управляющего сигнала 0..10 В или работающий по 3-точечной схеме. Привод поворачивает шар внутри клапана (против часовой стрелки – клапан открывается, в противоположном направлении – закрывается). За счет встроенного корректировочного диска достигается равно-процентная характеристика потока.

Применение

Регулирующий 3-ходовой клапан служит для оснащения закрытых и открытых систем горячей и холодной воды, для плавной регулировки потока в установках подготовки воздуха, контурах отопления.

Рабочей средой является холодная и горячая вода, водно-гликолевая смесь с содержанием гликоля не более 50%. Температура теплоносителя: -10...+120 °С. Диапазон является условным. Фактические значения температур зависят от конкретной модели электропривода.

Настройка и монтаж

Регулирующий клапан Belimo настраивается в диапазоне 15-90° (канал А-АВ) и 15-70° (канал В-АВ). При полном открытии клапан пропускает 1,6 куб.м/ч воды (теплоносителя).

Монтаж допускается в двух вариантах по отношению к штоку: вертикальном и горизонтальном. Для крепления к трубе используются резьбовые соединения 1/2" BSP (FF).
