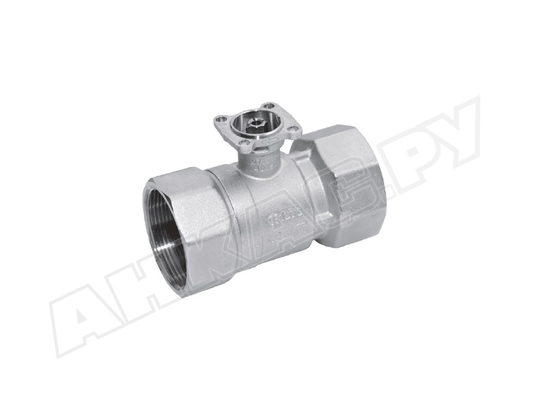

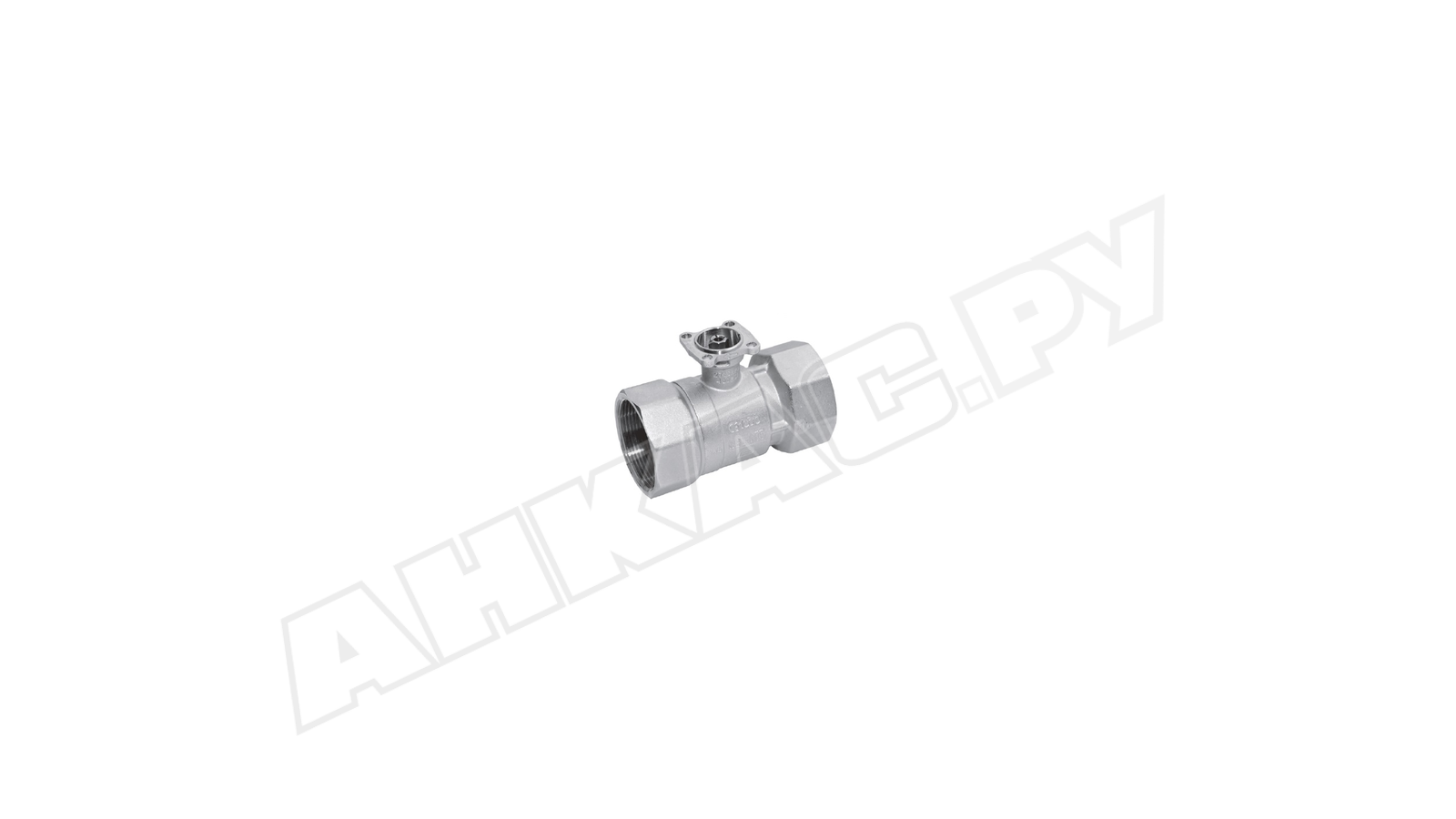

2-ходовой регулирующий клапан Belimo, R2040-25-S3

2-ходовой регулирующий клапан Belimo, арт: R2040-25-S3 пропускает до 25 куб.м/ч холодной и горячей воды в системах с давлением до 16 бар. Автоматически открывается-закрывается под управлением поворотного электродвигателя. Полностью герметичен, что исключает утечки.

Назначение

Регулирующий 2-ходовой клапан служит для открытия/ закрытия и регулирования потока воды и водно-гликолевой смеси (содержание гликоля не более 50%) в закрытых системах горячей и холодной воды, отопительных установках, системах подготовки воздуха.

Температура рабочей жидкости может варьироваться в диапазоне -10...+120 °С. Это приблизительный диапазон. Температура может быть ограничена возможностями конкретного электропривода.

Конструкция и особенности

Клапан Belimo R2040-25-S3 соответствует классу А герметичности. Произведен из материалов, стойких к температурным воздействиям, высокому давлению, коррозии: никелированной латуни (штампованный корпус), нержавеющей стали (конус, шток, диск корректировки потока), PTFE / EPDM (кольцевые уплотнения шара/ штока).

Управление положением клапана обеспечивает поворотный электропривод, срабатывающий при поступлении стандартного сигнала 0..10 В или работающего по 3-точечной схеме. Привод поворачивает шар внутри клапана в соответствии с полученной командой. Клапан открывается при повороте регулирующего устройства влево, закрывается при вращении в обратном направлении. За счет оснащения корректирующим диском обеспечивается равно-процентная характеристика потока, что повышает точность регулирования.

Характеристики позволяют настраивать клапан в диапазоне 15-90° (байпас 15-70°) и пропускать до 25 куб.м воды в час.

Монтаж 2-ходового клапана осуществляется с помощью внутренней резьбы 1 1/2" BSP (FF). Предусмотрено два варианта установочной позиции: вертикально и горизонтально относительно штока.
