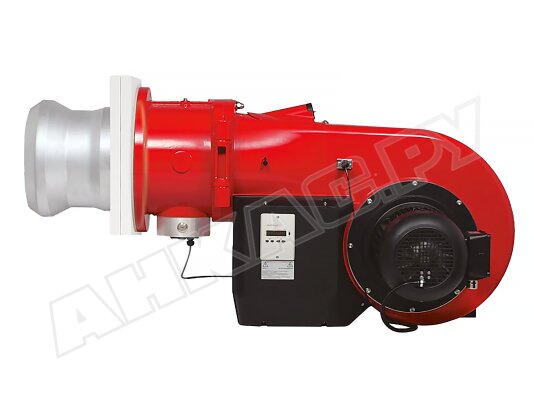

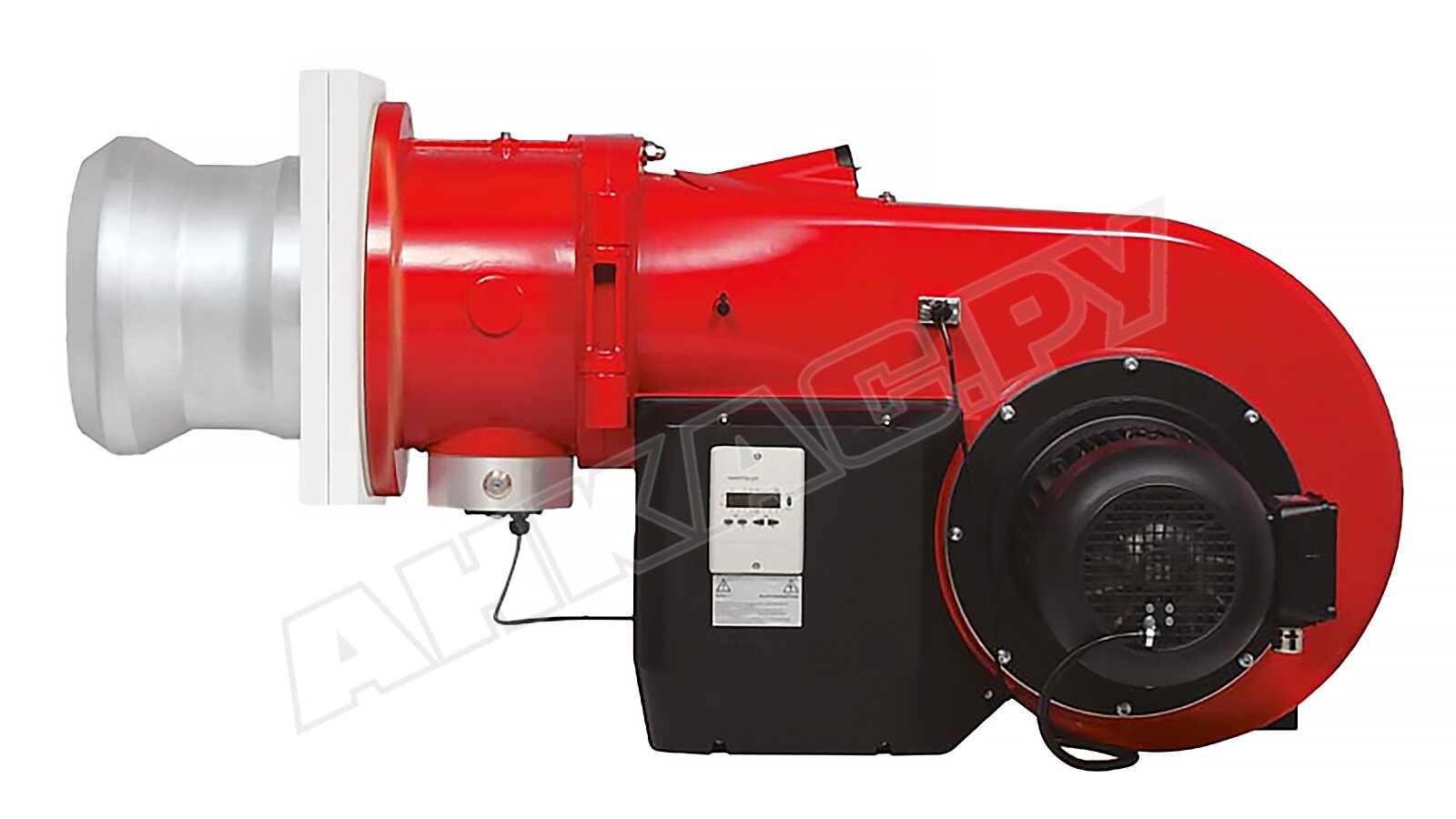

Газовая горелка Weishaupt WM-G 30/3-A, DN 65, ZM-3LN

Газовая горелка Weishaupt WM-G 30/3-A, DN 65, ZM-3LN, арт: 217-319-14 предназначена для оснащения паровых и водогрейных котлов, ТЭЦ и отопительных систем. Имеет фланцевое подключение, моноблочную конструкцию и пониженные выбросы оксидов азота (система Low NOx). Работает на природном газе E/LL или сжиженном газе B/P.

Низкий уровень эмиссии NOx

Газовые горелки модификации 3LN отличаются минимальным воздействием на окружающую среду. Запатентованный смесительный узел обеспечивает равномерную топливовоздушную смесь за счёт подачи топлива через множество форсунок и более качественного смешивания с воздухом. Горение разделено на два контура, что снижает температуру в центре пламени и уменьшает образование NOx.

Горелка соответствует третьему классу по стандарту EN676 и служит для оснащения трёхходовых котлов и объектов с жёсткими экологическими нормами.

Исполнение

• Конструкция выполнена в едином блоке: воздухозаборник, вентилятор с двигателем, смесительный узел и огневая голова компактно размещены в корпусе. Откидной фланец с доступом с обеих сторон упрощает монтаж, наладку и обслуживание горелки.
• Для подачи воздуха используется новая система управления заслонкой, оптимизированный воздухозаборник и аэродинамически улучшенное колесо вентилятора. Система принудительного наддува поддерживает устойчивое горение при сопротивлении топки от -2 до 22 мбар.
• Заслонка управляется сервоприводом по команде топочного автомата. Линейное открытие даже на малой мощности обеспечивает точные параметры горения. При остановке она автоматически закрывается, предотвращая охлаждение теплогенератора.
• Комплектация включает газовую рампу с двумя э/м клапанами (DMV/VGD), фильтром, регулятором давления (39–177 мбар). Реле герметичности проверяет клапаны на утечки и при их обнаружении отключает подачу газа.
• Огневая голова длиной 480 мм изготовлена из жаропрочной нержавеющей стали. Узел смешивания предварительно настроен на заводе и окончательно регулируется на месте эксплуатации.
• Управление горелкой осуществляется менеджером горения W-FM 100/200, который контролирует розжиг, сигнал пламени, данные с датчиков и реализует защитные алгоритмы. Настройка ведётся через съёмный пульт (БУИ) с 4-строчным дисплеем, колесом навигации и кнопками Enter/Esc/Info, отображающий мощность, температуру и статус пламени.

Регулирование уровня нагрузки

Мощность регулируется плавно-двухступенчато в диапазоне 500–5000 кВт с постепенным изменением нагрузки (с малого на большое горение или наоборот), без скачков давления. С датчиком и регулятором доступна модуляция – более экономичный режим за счёт гибкой адаптации к тепловым потребностям.

Преимущества:

• высокий экологический класс (3 по EN676);
• точное цифровое управление всеми функциями;
• новая система подачи воздуха, стабильное горение в разных топках;
• компактный моноблочный дизайн с двухсторонним доступом к узлам;
• совместимость с автоматикой верхнего уровня.

Газовая горелка Weishaupt WM-G сертифицирована по нормам ЕС и прошла предпродажные испытания.
