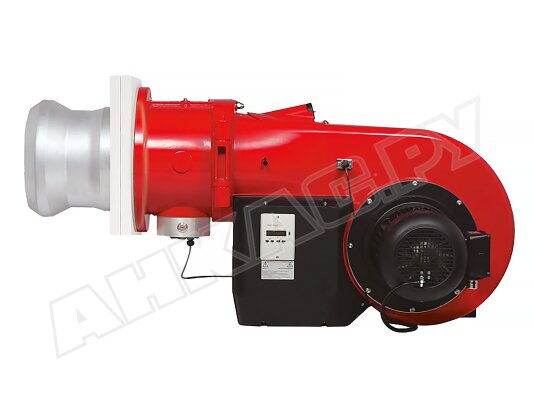

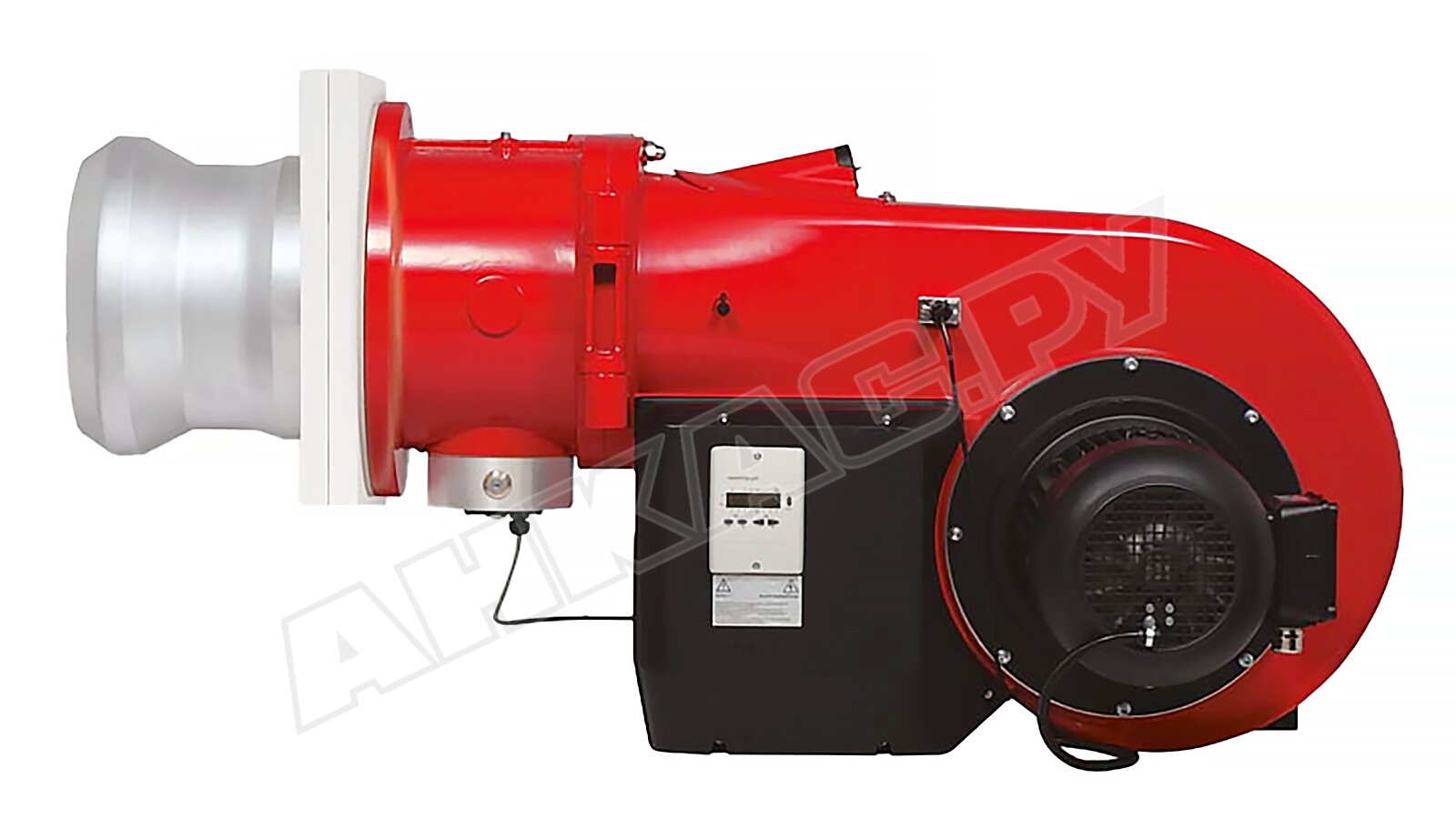

Газовая горелка Weishaupt WM-G 30/3-A, DN 100, ZM-LN

Газовая горелка Weishaupt WM-G 30/3-A, DN 100, ZM-LN, арт: 217-315-16 применяется для оснащения паровых и водогрейных котлов, отопительных систем и теплотехнического оборудования. Имеет фланцевое присоединение, моноблочное исполнение и систему сжигания Low NOx со сниженным выходом оксидов азота. Работает на природном газе E/LL или сжиженном газе B/P.

Экологические параметры

Газовые горелки Weishaupt WM-G с индексом LN характеризуются малым воздействием на окружающую среду. Запатентованный узел смешивания создаёт однородную смесь топлива с воздухом благодаря множеству форсунок и лучшему перемешиванию, что приводит к полному сгоранию.

Горелка соответствует третьему экологическому классу по нормам EN 676 (NOx < 80 мг/кВт·ч), поэтому подходит для установки в зонах со строгими требованиями по выбросам. Используется только в трёхходовых котлах.

Основные сведения

• Конструкция собрана в едином блоке и включает воздухозаборник, вентилятор с двигателем, смесительный блок, огневую голову и автоматику горения. Откидной фланец с двусторонним доступом облегчает монтаж, наладку и обслуживание горелки.
• Воздух подаётся новой системой управления заслонкой с улучшенным воздухозаборником и аэродинамически оптимизированным колесом вентилятора. Принудительный наддув обеспечивает стабильное горение при сопротивлении топки от -2 до 18 мбар.
• Заслонка управляется сервоприводом от топочного автомата, линейно открываясь даже на малой мощности, и закрывается при остановке горелки для защиты котла от охлаждения.
• Комплектация включает газовую рампу с двумя электромагнитными клапанами, фильтром и регулятором давления (19–87 мбар). Реле контроля герметичности проверяет утечки и отключает газ при их обнаружении.
• Огневая голова длиной 420 мм выполнена из жаропрочной стали. Узел смешивания настроен на заводе, индивидуальная коррекция проводится непосредственно на объекте.
• Управление осуществляется менеджером горения W-FM, который контролирует розжиг, сигнал пламени, расход газа и воздуха, обрабатывает данные с датчиков и выполняет защитные функции.
• Настройка данных упрощена за счет съёмного пульта с 4-строчным дисплеем, навигационным колесом и кнопками Enter/Esc/Info, на котором отображаются текущая тепловая мощность, температура и статус пламени.

Регулирование тепловой нагрузки

Мощность горелки регулируется в плавно-двухступенчатом режиме в диапазоне 600–5400 кВт с постепенным изменением нагрузки без скачков давления. При наличии датчика и регулятора доступна модуляция для экономии топлива.

Преимущества:

• высокий экологический класс (3 по EN676);
• широкий диапазон регулирования мощности;
• точное цифровое управление;
• стабильное горение в разных топках;
• работа в модуляционном режиме при дооснащении;
• компактный моноблочный дизайн с двусторонним доступом;
• совместимость с автоматикой верхнего уровня.

Газовая горелка Weishaupt WM-G сертифицирована по нормам ЕС и прошла предпродажные испытания.
