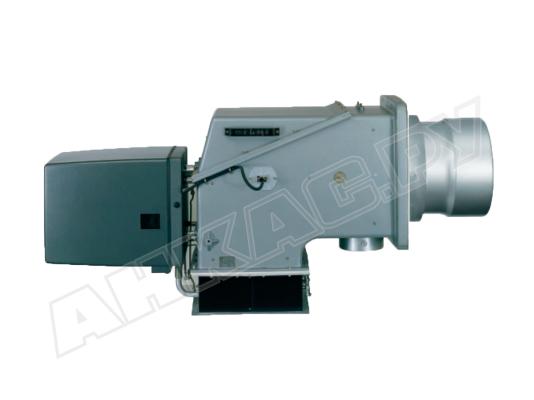

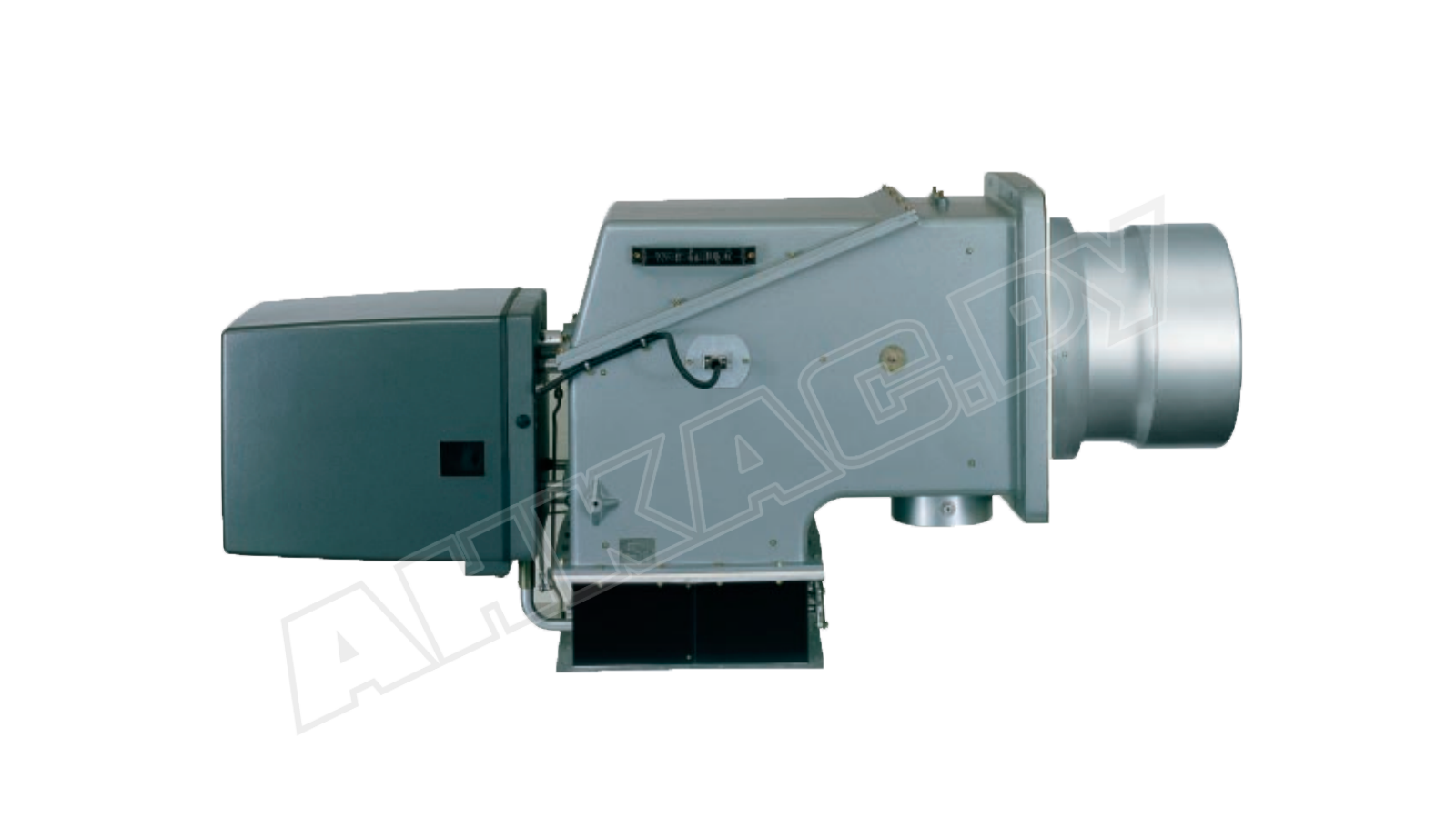

Газовая горелка Weishaupt WKG 70/1-B, DN 80, ZMH-LN

Газовая горелка специально разработана для промышленного применения. За счет широкого диапазона мощности, высокотемпературного исполнения и модульной конструкции позволяет решать множество специальных задач теплоснабжения. Подходит для прерывистого и длительного режима эксплуатации. Цифровое управление и точное регулирование мощности обеспечивает высокую эффективность и экономичный расход ресурсов. Широкие возможности коммуникации предоставляют условия для удаленного контроля и диагностики системы.

Применение

Газовая горелка Weishaupt WKG 70/1-B, DN 80, исп. ZMH-LN, в комплекте, арт: 27770543 сжигает природный газ Е/LL, пропан B/P в различном теплотехническом оборудовании. Подходит для оснащения теплогенераторов по DIN 4702-1, водогрейных, паровых котлов, теплофикационных установок, генераторов горячего воздуха.

Регулирование мощности

В заводской сборке регулирование мощности осуществляется в плавно-двухступенчатом режиме. При соответствующем дооснащении доступен режим электронной модуляции, позволяющий максимально адаптировать работу горелки под внешние потребности в тепле и сократить расход газа.

Конструкция горелки

• Горелка состоит из модулей: корпуса, вентиляторной станции (подбирается отдельно) и шкафа управления. Модульный тип конструкции предоставляет больше вариантов при монтаже.
• Корпус защищен теплоизоляционным материалом для уменьшения температуры на поверхности, защиты уязвимых компонентов от перегрева и исключения риска травматизма. Горелка может работать с горячим воздухом для горения, температурой +250 °С. Использование теплоты раскаленных дымовых газов в высокотемпературных установках позволяет увеличить КПД котла на 9,6%. Рекуперация тепла осуществляется через теплообменник в дымоходе.
• Конструкция отличается компактностью благодаря рациональному расположению механизмов и узлов. Предусмотрен быстрый доступ к компонентам для настройки и сервисных операций.

Обратите внимание! Горелка Weishaupt WKG не подходит для уличного размещения. Устанавливается только в отапливаемых помещениях, исключающих вероятность попадания атмосферных осадков и выпадения конденсата. Температуры эксплуатации: -15...+40 °C, относительная влажность: не более 80%.

Высокотехнологичное наполнение

Горелки Weishaupt WKG оснащены системой электронного связанного регулирования и электронным менеджером горения W-FM. Блок автоматики управляет всеми функциями, поддерживает взаимосвязь устройств и компонентов, контролирует горение пламени, герметичность клапанов, подачу газа и воздуха. Отключает горелку при обнаружении сбоев.

Контроль и задание рабочих параметров осуществляются с помощью отдельного блока управления и индикации (БУИ) с дисплеем и внутренней памятью, который подсоединяется к менеджеру горения с помощью кабеля. Для удобства навигации по меню и изменения настроек предусмотрены кнопки и вращающаяся ручка.

Блок управления имеет порты и разъемы для подключения горелки к компьютеру с соответствующим ПО, информационной шине типа CAN, вышестоящей автоматизированной системе.

Система электронного связанного регулирования отличается от предыдущих версий более защищенной от помех информационной шиной CAN, что повышает качество передачи сигналов на исполнительные органы воздушной заслонки и газового дросселя.

Автоматизировано закрытие воздушной заслонки при остановке операций горения, за счет чего минимизированы тепловые потери и избыточное охлаждение теплогенератора.

Класс эмиссии NOx

Газовая горелка исполнения LN оснащена специальным смесительным устройством, которое способствует более полному сжиганию газа, снижению потерь давления и выбросов оксидов азота. По объему NОx горелка соответствует 3 классу по EN 676.

Преимущества:

• высокотемпературное исполнение, работа с горячим воздухом, повышение КПД;
• точное микропроцессорное управление всеми функциями и устройствами;
• электронная модуляция при небольшом дооснащении;
• высокая эффективность, экономичный расход ресурсов;
• минимальное воздействие на окружающую среду, 3 класс экологичности;
• удобство настройки и контроля с помощью БУИ;
• возможность подключения к ПК и вышестоящей автоматизированной системе;
• защита от потерь тепла во время остановки горелки;
• модульное исполнение, гибкий монтаж.

У нас можно купить газовые горелки Weishaupt WKG для различных теплотехнических установок. В серию, кроме стандартных модификаций, входят модели с коротким факелом (исп. SF), версии с ультранизкими выбросами оксидов азота (исп. 3LN), конструкции с вертикальным размещением (по запросу). Все варианты комплектации и исполнения размещены в каталоге.
