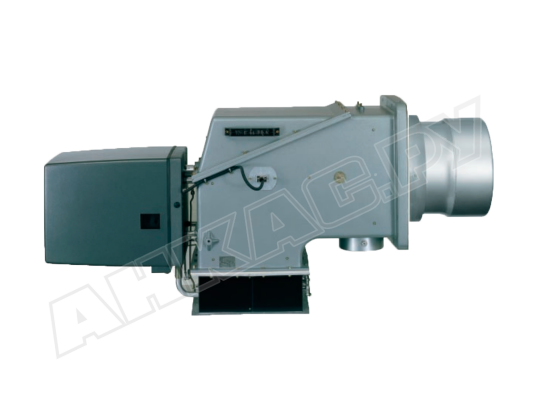

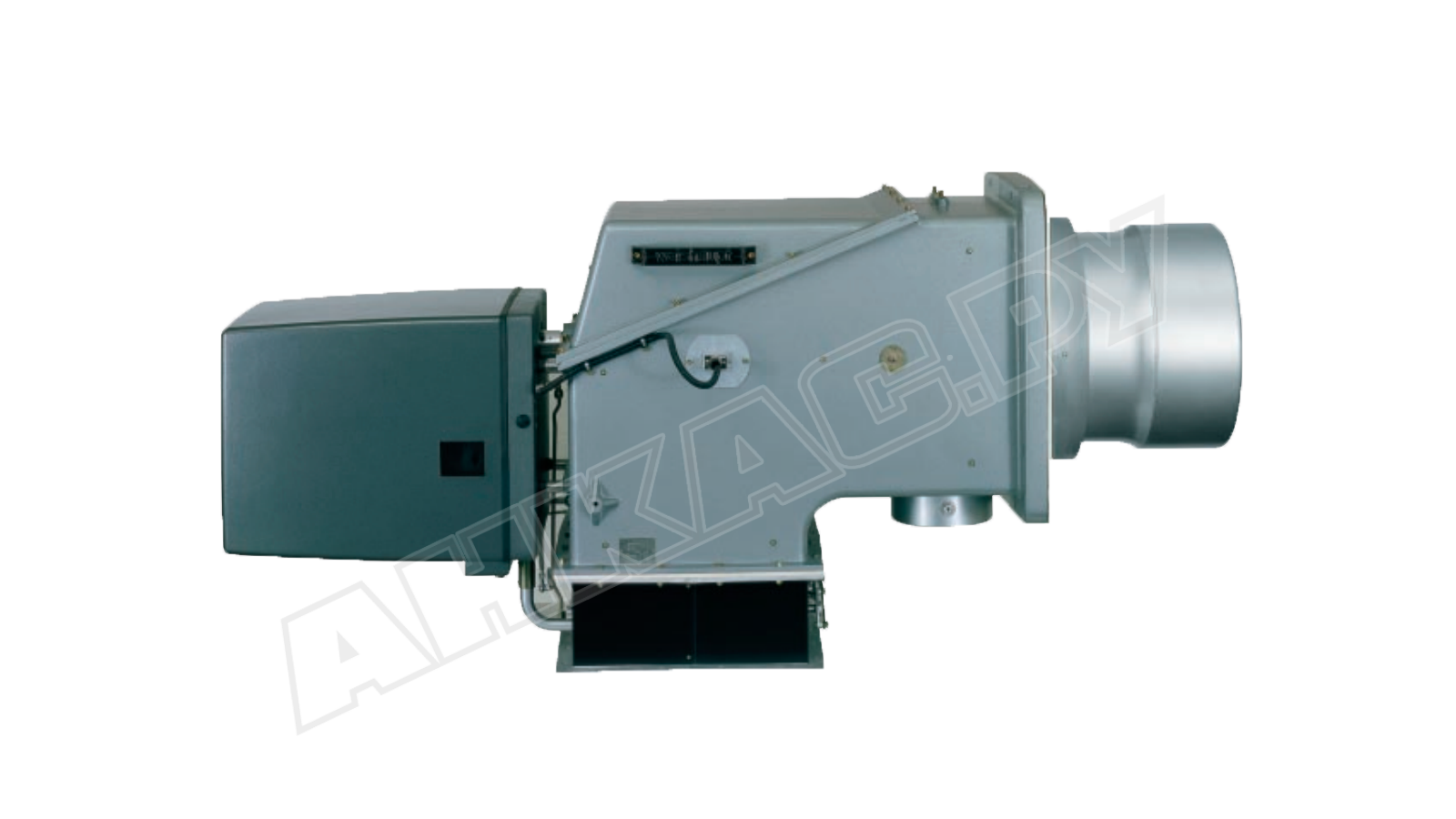

Газовая горелка Weishaupt WKG 70/1-B, DN 150, ZMH-LN

Газовая горелка разработана немецкими инженерами для оснащения промышленных установок, требующих высокой производительности, стабильной работы, чистого сжигания и экономичного расхода газа. Подготовлена для высокотемпературной эксплуатации, что позволяет увеличить КПД котла на 9%.

Виды топлива и тип регулирования

Газовая горелка Weishaupt WKG 70/1-B, DN 150, исп. ZMH-LN, в комплекте, арт: 27770573 рассчитана на работу с природным газом Е, LL, сжиженным газом B, P. При переходе с одного на другой вид газа требуется перенастройка оборудования.

В стандартной сборке горелка работает в плавно-двухступенчатом режиме. Переключение между малым и большим пламенем осуществляется без скачков давления. При дооснащении соответствующим регулятором и датчиком доступен режим электронной модуляции, более экономичный за счет плавного изменения мощности с учетом потребности в тепле.

Эмиссия NOx

Специальная конструкция смесительного устройства повышает качество сгорания, минимизирует потери давления и уровень выбросов NОx. Горелка соответствует 3 классу по нормативу EN 676, что предоставляет широкие возможности применения.

Высокотемпературная эксплуатация

Горелки исполнения Н рассчитаны на высокотемпературную эксплуатацию. Температура воздуха на горение может достигать +250 °С. В высокотемпературных котлах за счет высокой температуры теплоносителя дымовые газы значительно нагреваются. Использование их тепловой энергии позволяет экономить на электроэнергии и увеличивает теплотехнический КПД. Рекуперация осуществляется через теплообменник в дымоходе.

Устройство и особенности

• Отдельно от корпуса горелки размещаются вентиляторная станция (подбирается индивидуально) и шкаф управления. Модульный тип конструкции повышает гибкость монтажа. Элементы настройки и компоненты, требующие регулярного обслуживания, размещены в легком доступе.
• Корпус защищен изнутри теплоизоляционным материалом, снижающим температуру на поверхности для исключения травмирования персонала. Изоляция также дает дополнительный эффект в виде уменьшения уровня шума (83 дБ). При необходимости, устанавливается воздушная система охлаждения для защиты уязвимого оборудования от избыточных тепловых нагрузок.
• Система электронного связанного регулирования обеспечивает оптимальные пропорции газа и воздуха, что повышает качество сгорания и эффективность горелки. Отличием от более ранних версий стала усиленная защита от помех информационной шины CAN, через которую проходят сигналы на сервоприводы воздушной заслонки и газового дросселя.
• Материалы и уровень защиты конструкции не рассчитаны на уличную эксплуатацию. Горелка подходит только для размещения внутри помещений. Допустимые температуры окружающей среды: -15...+40 °C, влажность: не более 80%. Запрещено выпадение конденсата. Воздух должен быть очищен от летучих твердых частиц и агрессивных паров.

Автоматизация функций. Высокотехнологичное исполнение

Всеми функциями горелки управляет цифровой менеджер горения W-FM 100/200. Он контролирует все этапы розжига и горения, безопасно отключает подачу газа при обнаружении сбоев. Поддерживает взаимосвязь компонентов и устройств. Проверяет герметичность газовых клапанов с помощью специальной программы.

Для настройки горелки предусмотрен отдельный блок управления и индикации (БУИ) с дисплеем, связанный с менеджером горения соединительным кабелем. Текстовая индикация на русском языке упрощает считывание автоматических сообщений системы.

БУИ предоставляет три варианта подключения: к персональному компьютеру с соответствующим ПО, информационной шине типа CAN для соединения с менеджером W-FM, системе управления зданием. Для этого необходим также внешний интерфейс информационной шины типа eBus.

Преимущества:

• низкие выбросы оксидов азота, 3 класс экологичности;
• широкий рабочий диапазон для множества вариантов применений;
• оптимальные параметры горения за счет точного цифрового управления;
• электронная модуляция (опциональное оснащение), экономичный расход газа;
• работа с горячим воздухом для горения, прирост КПД на 9%;
• гибкие коммуникационные возможности с помощью разных интерфейсов;
• защита от оттока тепла при остановке горелки;
• удобство настройки и считывания системных сообщений;
• продуманная компоновка, доступность элементов, требующих обслуживания;
• модульный тип конструкции, гибкость монтажа.

Применение

Газовая горелка Weishaupt WKG предназначена для эффективного сжигания газа в промышленных отопительных, водогрейных котлах, паро-, теплогенераторах, технологических установках мощностью до 5600 кВт, соответствующих стандартам EN303, EN676.

На сайте можно выбрать и купить газовые горелки Weishaupt WKG для высокотемпературных котлов (исп. Н), для котлов с короткими камерами сгорания (исп. SF), для установок с повышенными экологическими требованиями (исп. 3LN) и стандартные модификации. Все доступные для заказа варианты горелок WKG представлены в каталоге.
