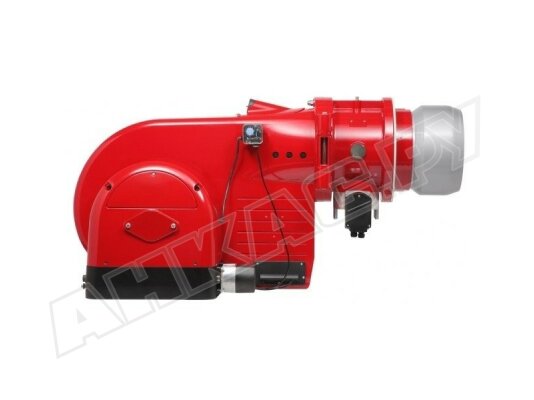

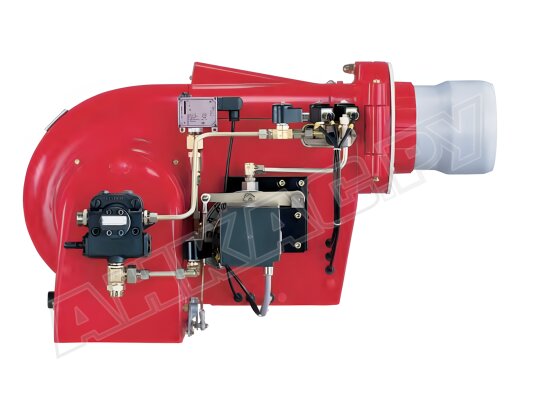

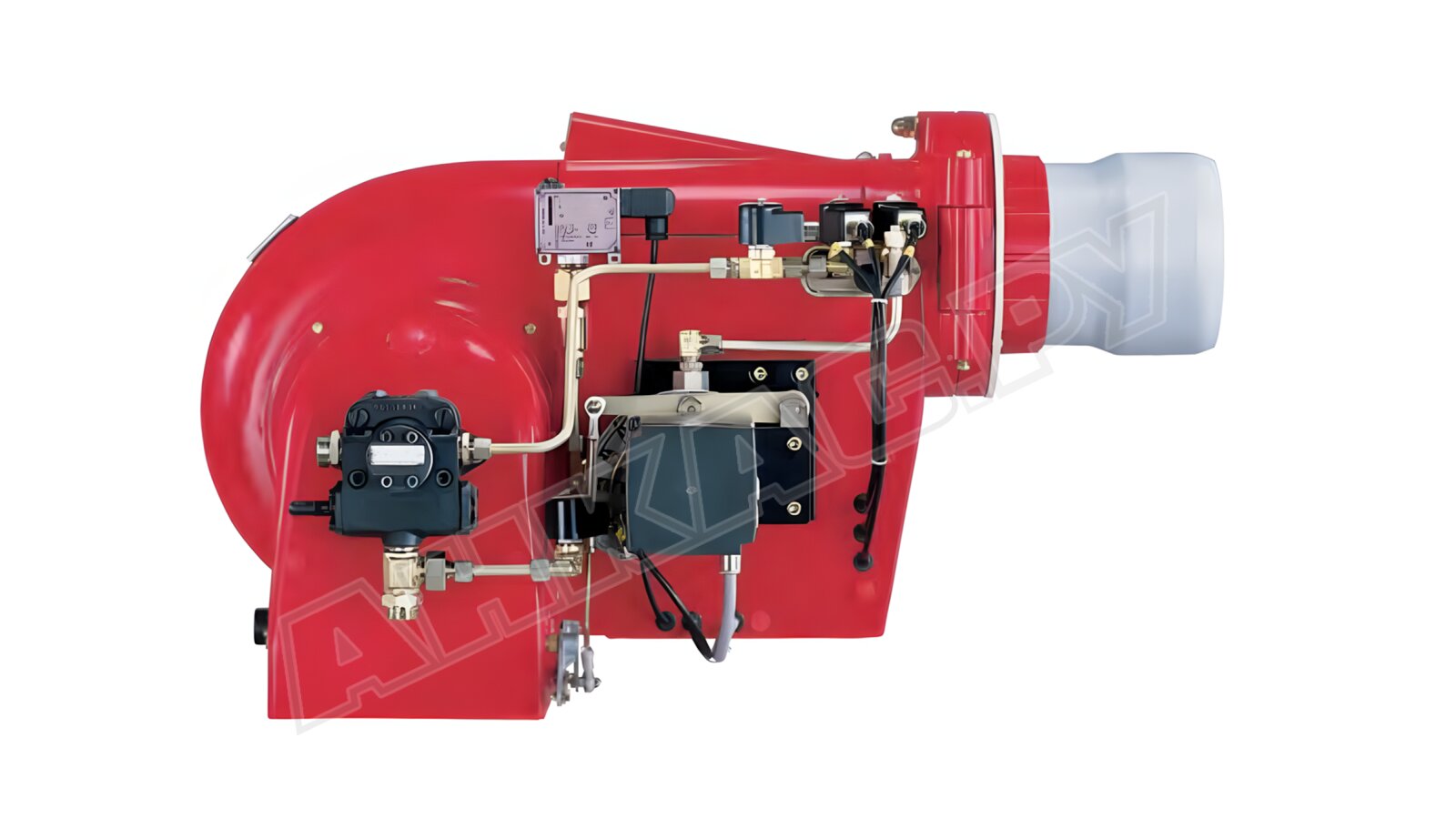

Дизельная горелка Weishaupt RL 3-A, исп. ZME без встроенного коммутационного блока

Дизельная горелка Weishaupt RL 3-A, исп. ZME без встроенного коммутационного блока, арт: 71137302 используется для легкого топлива. За счет подачи воздуха в топку под давлением подходит для всех типов топок. Оснащена эргономичным компактным корпусом моноблочного дизайна со встроенным вентилятором.

Регулирование

Горелка Weishaupt RL исполнения ZME работает в плавно-двухступенчатом режиме. Переключение между уровнями нагрузки осуществляется плавно, без резких перепадов в расходе топлива. Модуляционный режим доступен при оснащении горелки специальным регулятором мощности.

Предохранительный затвор

Горелка оснащена дополнительным электромагнитным затвором, установленным в отверстии форсунки. Предохранительное устройство блокирует поток топлива. Срабатывает в ходе предпродувки и штатного отключения.

Топливо

Жидкотопливная горелка Weishaupt RL применяется для работы на дизельном топливе EL вязкостью до 6 мм2 /с при t +20 °С.

Параметры и особенности:

• регулирование мощности в диапазоне от 120 до 775 кВт;
• исполнение ZME – работа от однофазного переменного тока;
• полная автоматизация функций с помощью менеджера горения W-FM100;
• моноблочное исполнение со встроенным вентилятором и насосом;
• расход топлива: 120-775 кг/ч;
• параметры соединения: Rp 3/8";
• нагнетание воздуха под давлением, стабильное пламя во всех типах топок;
• комплектация головкой сгорания;
• регулирование топлива и воздуха при помощи регулировочного диска;
• время выбега сервопривода – до 20 или 42 сек в зависимости от типа регулирования;
• стандартное исполнение двигателя класса изоляции В (возможен вариант класса F);
• защита электрических контактов от воздействия пыли и брызг по стандарту IP 54;
• кожух со встроенным воздухозаборником;
• полное закрытие воздушной заслонки при прерывании работы;
• повышенное давление в смесительном узле для равномерного смешивания топлива и воздуха;
• поворотный фланец, откидывание корпуса влево и вправо, доступность огневой трубы, форсунок и запальных электродов.

Цифровая точность

Горелка работает под управлением цифрового менеджера горения, что обеспечивает высокую эффективность, надежность и безопасность эксплуатации. Автоматика контролирует соблюдение всех фаз работы, контролирует горение пламени, давление топлива и воздуха, функционирование встроенных компонентов и в целом системы. Безопасно отключает горелку при обнаружении сбоев.

Достоинства:

• гибкие возможности регулирования;
• точное цифровое управление и контроль;
• высокий уровень электрозащиты;
• производительный экономичный вентилятор;
• предохранительный э/м затвор в отверстии форсунки;
• доступность обслуживаемых компонентов и элементов настройки;
• защита от тепловых потерь при бездействии оборудования.

Место размещения

Дизельные горелки Weishaupt допускается размещать только в закрытых помещениях с температурным режимом -15...+40 °C и относительной влажностью до 80%. Не подходят для уличных условий эксплуатации. Воздух для горения должен быть очищен от пыли, паров, агрессивных соединений.

Применение

Горелка подходит для всех типов теплогенераторов и технологических установок. Встраивается в паровые, отопительные, водогрейные котлы, теплогенераторы различного назначения.

По запросу горелки типоразмера 3 могут поставляться в промышленном исполнении для особо тяжелых условий эксплуатации (с защитным кожухом клеммной коробки и регулятора воздуха из черного алюминия, водонепроницаемыми э/м клапанами класса IP 65, доп. защитой внешних соединительных кабелей).
