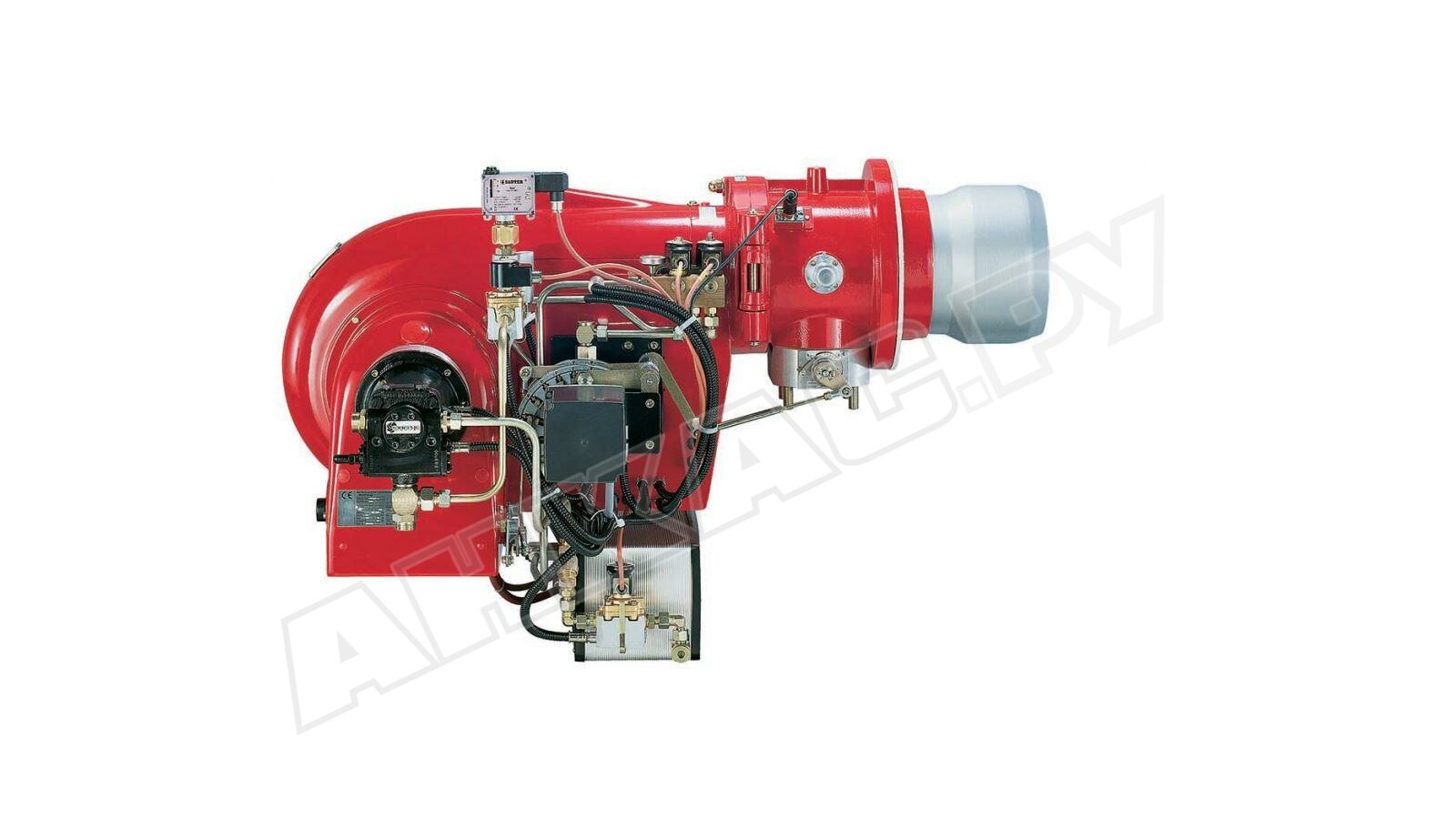

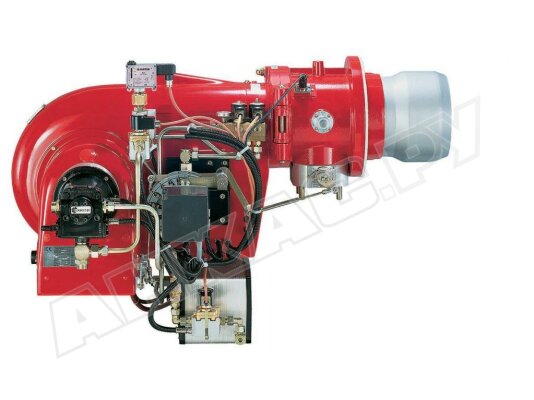

Газомазутная горелка Weishaupt RGMS 10/1-D, DN 50, ZMD

Комбинированная горелка Weishaupt RGMS 10/1-D, DN 50, исп. ZMD, арт: 69803783 позволяет переходить, при необходимости, на альтернативное топливо и организовать бесперебойное теплоснабжение промышленной установки. Способна поочередно сжигать газ и жидкое топливо. Благодаря автоматизации функций управления и контроля обеспечивает безопасное, эффективное горение.

Используемое топливо

Горелка испытана по нормам EN 676, EN 267 при сжигании природного газа Е, LL, сжиженного газа B/P, жидкого топлива вязкостью до 50 мм2/с при t 100°С (дизтопливо, сырая нефть, мазут М, S). Для других применений требуется согласование с фирмой-производителем.

Гибкое регулирование

Горелка работает в плавно-двухступенчатом или модуляционном (при дооснащении) режиме регулирования мощности. Время прохождения одного изменения нагрузки длится максимум 20-42 сек. При плавно-двухступенчатом регулировании задаются параметры для первой и второй ступеней в рабочем диапазоне. Переключение между малой и большой нагрузкой осуществляется автоматически исходя из запроса в тепле. Переход осуществляется плавно, что исключает внезапное включение или отключение подачи большего количества топлива.

Подогреватель на форсуночном блоке

Подогрев осуществляется непосредственно в самом блоке и не зависит от внешних условий. В корпус форсуночного блока встроен электрический подогреватель с электронным регулятором температуры. Нагреватель можно отрегулировать на температуру 65° или 130°С. Запуск горелки осуществляется после достижения необходимой температуры топлива.

Характеристики и особенности:

• работа от электрической сети 230 В;
• изменение мощности в диапазоне: 500-3690 кВт;
• плавно-двухступенчатое/ электронномодулируемое регулирование;
• параметры соединения: DN 50;
• автоматическая работа под управлением микропроцессора;
• защита электрооборудования от пыли и влаги класса IP 40;
• устойчивое горение пламени во всех типах топок;
• автоматическое закрытие заслонки воздуха при остановке горелки;
• низкий уровень рабочих шумов за счет звукоизоляции воздушного канала;
• допустимые рабочие температуры: -15...+40 °C.

Автоматическая работа

Комбинированная горелка Weishaupt RGMS полностью автоматизирована. Функции управления и контроля, за работой устройств и компонентов выполняет менеджер горения. Контроль пламени осуществляется с помощью ультрафиолетового датчика. Образующийся ток поступает на топочный автомат и сигнализирует о наличии пламени. В случае утери пламени менеджер горения дает команду на немедленное отключение горелки.

Исполнение и функции

Конструкция-моноблок. Все конструктивные элементы комбинированной горелки собраны в единый блок. Ось двигателя горелки расположена под прямым углом по отношению к направлению потока воздуха. Электродвигатель приводит в действие колесо вентилятора и жидкотопливный насос.

Э/м затвор форсунки. Форсуночный блок горелки оснащен затвором с электромагнитной катушкой, который выполняет предохранительно-запорную функцию. Блокирует поток в прямой и обратной линиях. Срабатывает в процессе предварительной продувки и штатном отключении.

Выбор режима запуска. Температурный переключатель позволяет устанавливать оптимальный режим запуска (холодный пуск или с кратковременной промывкой).

Автоматическое размыкание. Связь между топливным насосом и электродвигателем при работе на газе автоматически размыкается.

Доступность основных узлов. Все устройства, отвечающие за регулирование топлива и воздуха, хорошо просматриваются и легкодоступны. За счет поворотного фланца корпус горелки открывается влево или вправо, что упрощает обслуживание огневой головы, подпорной шайбы и электродов.

Пониженная мощность при запуске. При работе на газе для запуска подается небольшое количество топлива. Затем горелка переходит в штатный режим малой нагрузки.

Блокировка в открытом состоянии. Концевой выключатель на поворотном фланце блокирует запуск горелки с незакрытым корпусом.

Газовая арматура. Горелки линейки RGMS оснащаются двойным электромагнитным клапаном класса А, обеспечивая автоматическое управление потоком и безопасность работы. Контроль герметичности клапанов осуществляет менеджер горения

Достоинства:

• комбинированный тип системы сжигания (газ/ мазутное топливо);
• плавно-двухступенчатое или модуляционное регулирование мощности;
• гибкое регулирование, широкая область применения;
• автоматический режим работы;
• эффективный наддув, оптимальные условия для образования горючей смеси;
• электромагнитный затвор форсуночного блока;
• подогрев мазута на форсуночном блоке, регулировка температуры запуска;
• промывка форсунки в процессе запуска;
• доступность основных узлов и деталей для обслуживания;
• защита от случайного запуска в открытом состоянии;
• автоматическое закрытие воздушного канала при перерыве в работе.

Купить комбинированную горелку Weishaupt RGMS можно с доп. оснащением (электронным регулятором, датчиком и пр.). Для уточнения информации по заказу обращайтесь к нашим консультантам.
