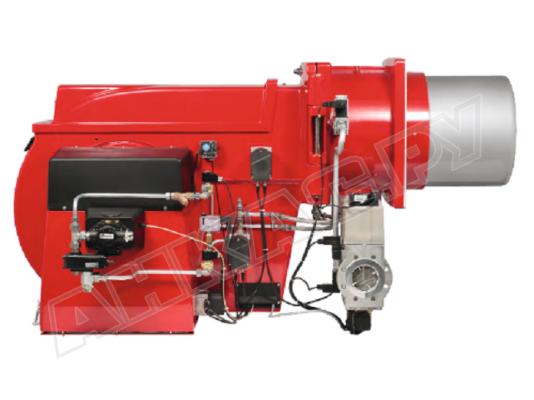

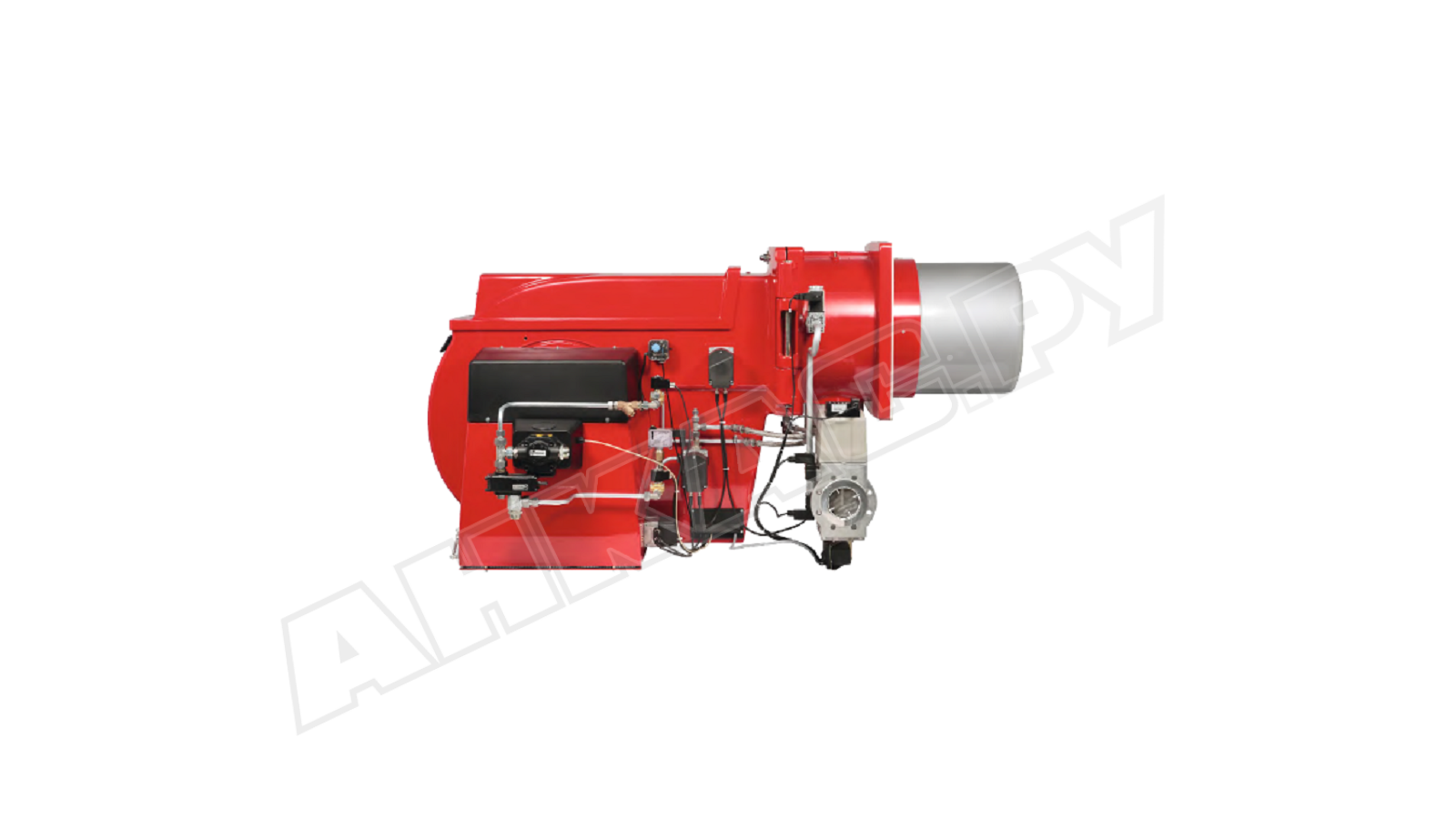

Газодизельная горелка Weishaupt RGL 11/1-D, DN 65, ZMD

Комбинированная горелка Weishaupt RGL 11/1-D, DN 65, исп. ZMD, арт: 69614781 предназначена для сжигания газа и легкого жидкого топлива в промышленных топочных установках. Изготовлена по стандартам EN 676, EN 267. Работает автоматически под управлением цифрового менеджера горения. За счет принудительной вентиляции и точной дозировки топлива и воздуха обеспечивает высокое качество сгорания, стабильность горения пламени в топках всех типов, незначительные выбросы загрязняющих веществ.

Рабочая среда

Комбинированные горелки серии RGL исполнения ZMD предназначены для сжигания природного (Е, LL), сжиженного (F) газа, жидкого топлива EL вязкостью не более 6 мм2/с при t +20 °С.

Регулирование

Комбинированная горелка работает на двух ступенях мощности (малая и большая нагрузка) с плавным переходом между ними. Переключение между уровнями нагрузки осуществляется с учетом потребности в тепле. Электронная модуляция доступна при соответствующем дооснащении.

Особенности комбинированных горелок линейки RGL исп. ZMD:

• автоматизация функций управления и контроля, высокий уровень безопасности и надежности;
• связанное регулирование топлива и воздуха;
• медленное регулирование, время выбега сервопривода – до 20 или 42 сек.;
• подвижная пламенная труба, легкая адаптация под конфигурацию теплогенератора;
• оснащение двойным электромагнитным клапаном класса А в соответствии с требованиями стандарта EN 676;
• моноблочная конструкция со встроенным вентилятором, удобным доступом к настройкам и обслуживаемым деталям;
• воздушная заслонка, закрываемая автоматически, для недопущения оттока тепла из системы при остановке горелки;
• жидкотопливный узел, состоящий из насоса с 2-трубным подключением, э/м запорными клапанами, форсуночным блоком, форсунками, топливными шлангами;
• низкий уровень шума за счет использования шумоизоляционных материалов при изготовлении конструкции.

Безопасное функционирование

Менеджер горения, созданный на базе микропроцессорных технологий, совместно с подключенными устройствами обеспечивает безопасную работу горелки. Непрерывный контроль пламени обеспечивает ультрафиолетовый датчик. При необнаружении сигнала пламени при запущенной горелке автоматика мгновенно прерывает подачу топлива на горение, инициирует режим блокировки.

В горелке предусмотрены:

• функция контроля герметичности газовых клапанов;
• реле давления для проверки на достаточность давления газа;
• реле контроля давления воздуха, подаваемого на горение;
• реле давления жидкого топлива;
• концевой выключатель на откидном фланце для исключения непроизвольного запуска горелки с открытым м корпусом.

Эксплуатационные условия

Горелка рассчитана на температурные условия -15...+40 °С, влажность – до 80%. Устанавливается в закрытых чистых помещениях. Воздух для горения не должен содержать агрессивных веществ и пыли.

Характеристики и функции:

• 2 режима (газ/ жидкое топливо) с ручным или автоматическим переключением;
• диапазон регулирования мощности: 900-4750 кВт;
• питание от 3-фазного напряжения 400 В;
• потребление топлива: 95-400 кВт;
• плавный запуск на пониженной мощности;
• защита встроенных компонентов от пыли и влаги – класс IP54;
• предварительная продувка камеры сгорания;
• магнитный клапан зажигания (газ);
• электромагнитная муфта;
• разъем для подключения системной шины;
• параметры присоединения: DN 65".

Горелка поставляется с головкой сгорания, фланцем для установки на теплогенератор, крепежом, уплотнением. Купить горелку можно в базовой или расширенной комплектации. Для уточнения доступных опций обращайтесь к нашим специалистам.

Применение

Комбинированные горелки Weishaupt RGL используются для отопительных и паровых котлов, воздухоподогревателей, в различных технологических установках, требующих выработки тепла.
