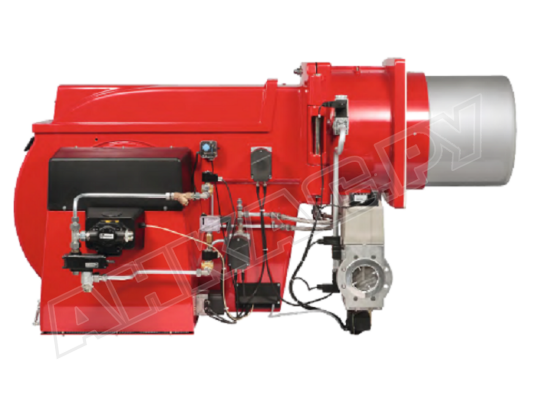

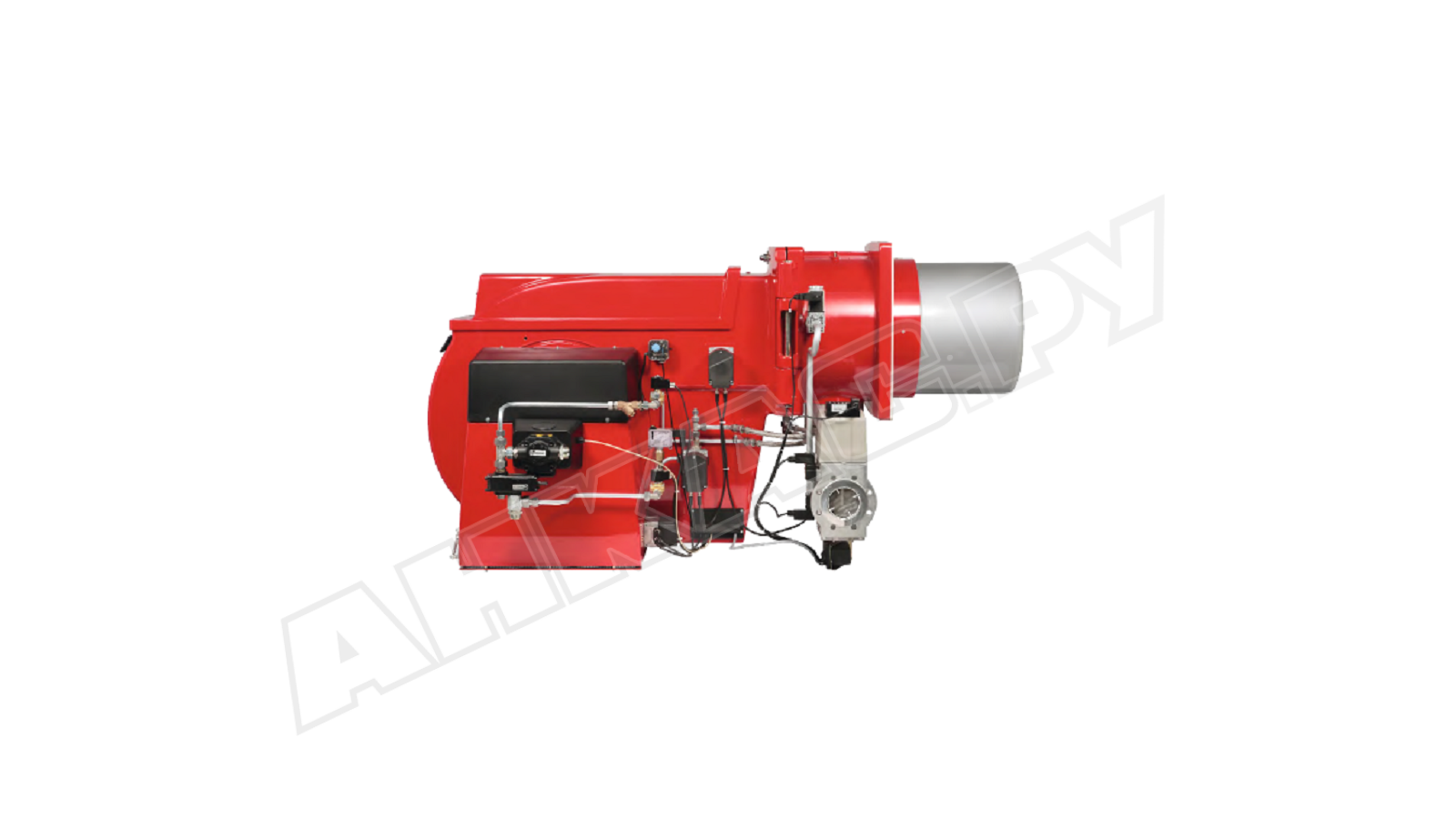

Комбинированная горелка Weishaupt RGL 11/1-D, DN 40, исп. ZMD

Комбинированная горелка Weishaupt RGL 11/1-D, DN 40, исп. ZMD, арт: 69612781 соответствует требованиям по эксплуатационной надежности, безопасности и экологичности, действующим в Европе. Жидкотопливная часть произведена с учетом норм EN 267, газовая часть изготовлена по стандартам EN 676. Двухтопливный режим работы расширяет возможности применения горелки и обеспечивает непрерывность процесса теплоснабжения.

Надежный контроль пламени

Встроенная автоматика обеспечивает автоматическое выполнение функций, отслеживает корректность и безопасность работы горелки. Контроль пламени осуществляется с помощью ультрафиолетового датчика. При регистрации утери сигнала пламени менеджер горения немедленно блокирует работу горелки.

Рабочая среда

Комбинированные горелки Weishaupt линейки RGL используются для сжигания:

• природного газа Е, LL;
• сжиженного газа F;
• жидкого топлива EL вязкостью не более 6 мм2/с при t +20 °С.

Обратите внимание! Газ должен быть сухим и чистым.

Особенности комбинированных горелок линейки RGL исп. ZMD:

• плавно-двухступенчатое регулирование мощности при сжигании газа и жидкого топлива;
• возможность настройки электронной модуляции мощности при установке соответствующего оборудования;
• медленное регулирование, время выбега сервопривода 20 или 42 сек (максимально);
• связанное регулирование топлива и воздуха с регулировочными шайбами;
• цифровое управление функциями и компонентами с помощью менеджера горения;
• единая конструкция со встроенным вентилятором и открываемым в обе стороны корпусом для удобного доступа к обслуживаемому зулу;
• подвижная огневая труба для легкой адаптации горелки под геометрию котла или теплогенератора;
• воздушная заслонка, закрываемая автоматически, для предотвращения потерь тепла во время бездействия горелки;
• двойной электромагнитный газовый клапан класса А для управления газовым потоком в соответствии с требованиями стандарта EN 676;
• жидкотопливный узел, представленный насосом для 2-трубного подключения, э/м запорными клапанами, форсуночным блоком, форсунками, топливными шлангами;
• незначительный уровень шума за счет звукоизоляции канала всасывания воздуха.

Место и условия размещения

Горелки для котлов отопления Weishaupt RGL устанавливаются в чистых закрытых помещениях. Допустимые температуры окружающего воздуха: -15...+40 °С, максимальная влажность – 80%. Исполнение для уличного размещения возможно по запросу.

Характеристики и функции:

• регулирование мощности в диапазоне: 900-4750 кВт;
• комбинированная система сжигания;
• ручное или автоматическое переключение вида топлива;
• уровень защиты электрических контактов – IP54;
• питание от 3-фазного напряжения 400 В;
• потребление топлива: 95-400 кВт;
• плавный запуск на пониженной мощности;
• предварительная продувка камеры сгорания;
• магнитный клапан зажигания (газ);
• электромагнитная муфта;
• контроль пламени с помощью ультрафиолетового датчика;
• широкие возможности коммуникации через шину CAN;
• контроль герметичности газовых клапанов (обязателен для котлов мощностью ≥ 1200 кВт);
• параметры присоединения: DN 40".

В комплектацию входит головка сгорания, фланец, крепеж, уплотнение.

Основные достоинства:

• комбинированная система сжигания (газ/ легкие виды жидкого топлива);
• широкий диапазон регулирования мощности;
• высокая точность управления с помощью микропроцессора;
• плавно-двухступенчатое регулирование или электронная модуляция;
• связанное регулирование топлива и воздуха;
• стабильные характеристики вентилятора, качественное сгорание топливной смеси;
• откидной тип корпуса, легкий доступ к обслуживаемым деталям;
• защита от потерь тепла во время простоя оборудования.

Применение

Комбинированные горелки Weishaupt RGL разработаны для промышленных целей. За счет способности преодолевать повышенное противодавление топки максимально подходят для оснащения современных мощных котлов. Встраиваются в системы отопления, нагрева горячей воды, технологические установки, требующие постоянного изменения количества производимого тепла.
