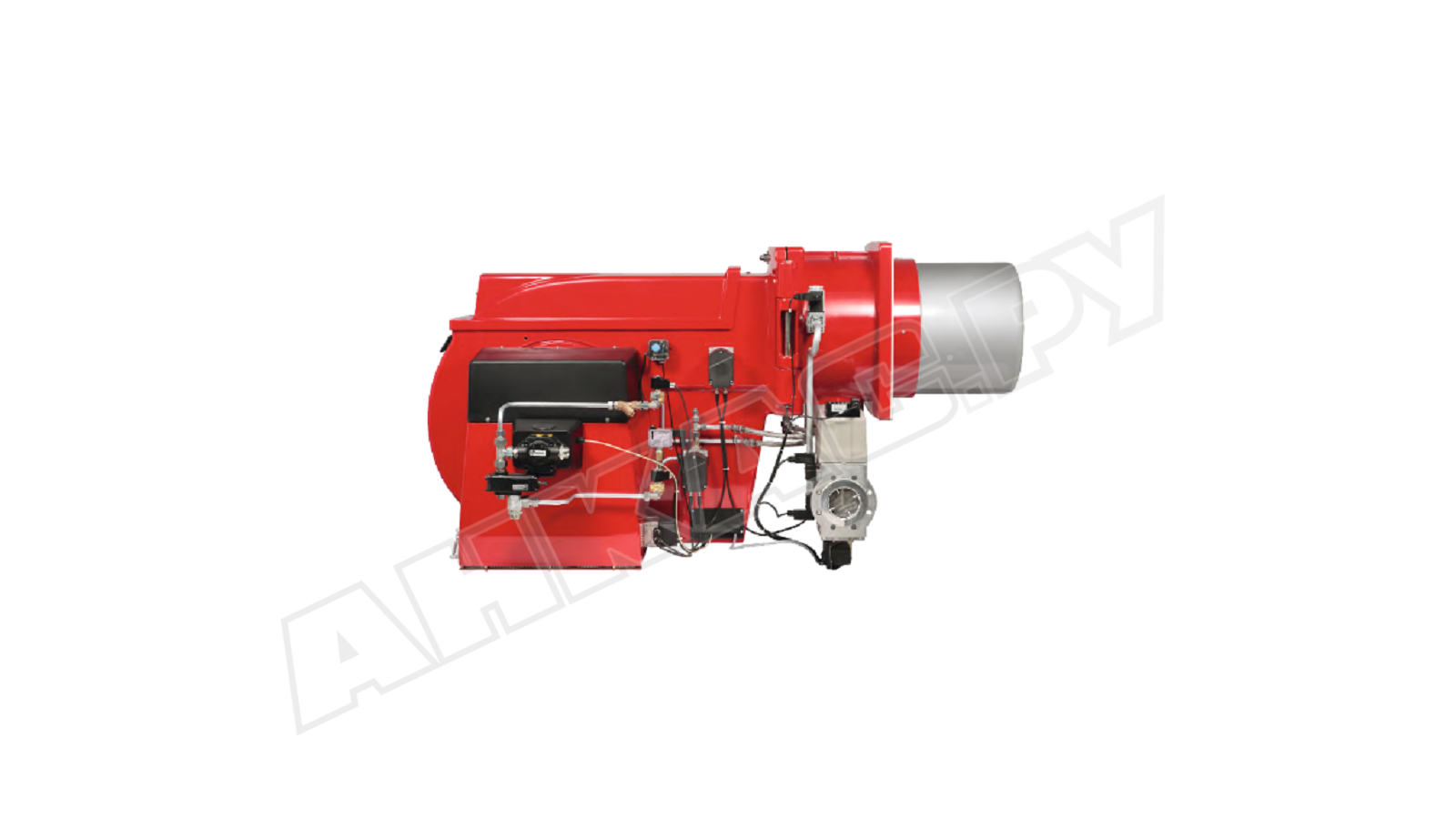

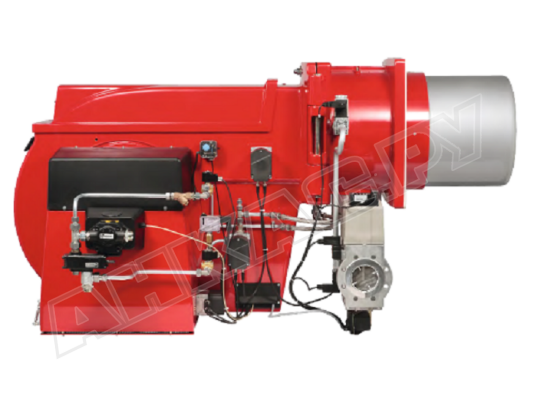

Газодизельная горелка Weishaupt RGL 11/1-D, 1 1/2, ZMD

Комбинированная горелка Weishaupt RGL 11/1-D, 1 1/2, исп. ZMD, арт: 69611782 – промышленная горелка, объединившая две системы сжигания. Позволяет организовать постоянное теплоснабжение при перебоях с основным видом топлива. Переключение между видами топлива осуществляется вручную или автоматически. Все функции горелки автоматизированы и контролируются цифровым менеджером. Удобная конструкция с откидной в обе стороны крышкой корпуса позволяет быстро получить доступ к основным узлам для проведения сервисных работ.

Рабочая среда

Двухтопливная горелка служит для сжигания легкого жидкого топлива EL вязкостью не более 6 мм2/с при t +20 °С, природного газа типа E и LL, сжиженного газа F.

Особенности комбинированных горелок линейки RGL исп. ZMD:

• регулирование мощности – плавно-двухступенчатое, при дополнительном оснащении электронным регулятором – модулируемое (медленное регулирование, максимальное время выбега сервопривода – 20 и 42 сек.);
• связанное регулирование расхода топлива и воздуха с регулировочными шайбами;
• управление и контроль всех стадий горения, подачи топлива и воздуха происходит с цифровой точностью, что способствует оптимизации расхода энергоресурсов, полному сгоранию горючей смеси, эффективной работе котла;
• конструкция представлена в виде единого блока со встроенным вентилятором и фирменным двигателем Weishaupt, с защитой от пыли, влаги по стандарту IP 54, легким доступом к узлу настройки и обслуживания за счет двухстороннего открытия корпуса;
• подвижная огневая труба позволяет подстраиваться под конструктивные особенности теплогенератора при установке горелки;
• автоматически закрываемая воздушная заслонка в период ожидания горелки позволяет сохранить накопленное тепло в системе;
• горелка оснащена двойным электромагнитным клапаном класса А для управления подачей газа в соответствии с требованиями стандарта EN 676;
• жидкотопливный узел представлен насосом для двухтрубной системы подключения, э/м запорными клапанами, форсуночным блоком, форсунками, топливными шлангами;
• использование звукоизолирующих материалов в конструкции горелки обеспечивает умеренный уровень шума и комфортную эксплуатацию.

Условия размещения и эксплуатации

Комбинированные горелки для котлов отопления Weishaupt RGL можно размещать только в закрытых помещениях, в которых поддерживается температурный режим -15...+40 °С и влажность до 80%. Нельзя устанавливать горелки на открытом воздухе.

Характеристики и функции:

• регулирование мощности в диапазоне: 900-4750 кВт;
• потребление топлива: 95-400 кВт;
• питание от 3-фазного напряжения 400 В;
• плавный запуск на пониженной пусковой мощности;
• предварительная продувка камеры сгорания;
• магнитный клапан зажигания (газ);
• электромагнитная муфта;
• коммуникация с вышестоящей системой управления через шину CAN;
• контроль герметичности газовых клапанов (обязателен для котлов мощностью ≥ 1200 кВт);
• параметры присоединения: Rp 1 ½";
• комплектация головкой сгорания и крепежными принадлежностями (фланец, уплотнение, винты).

Применение

Комбинированные горелки Weishaupt RGL предназначены для сборки промышленных систем сжигания. За счет способности преодолевать повышенное сопротивление топки оптимальны для оснащения современных мощных котлов и теплогенераторов. Встраиваются в водогрейное, отопительное оборудование, воздухонагреватели и другие аналогичные устройства, генерирующие тепло.
