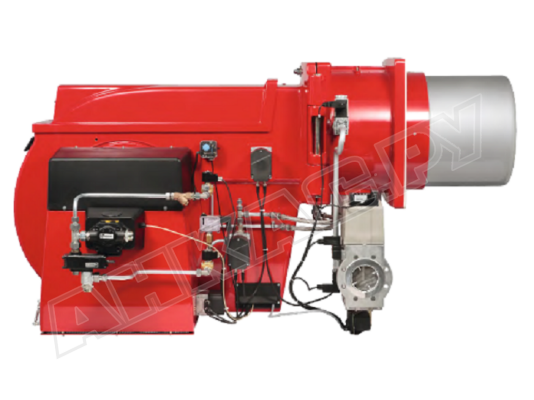

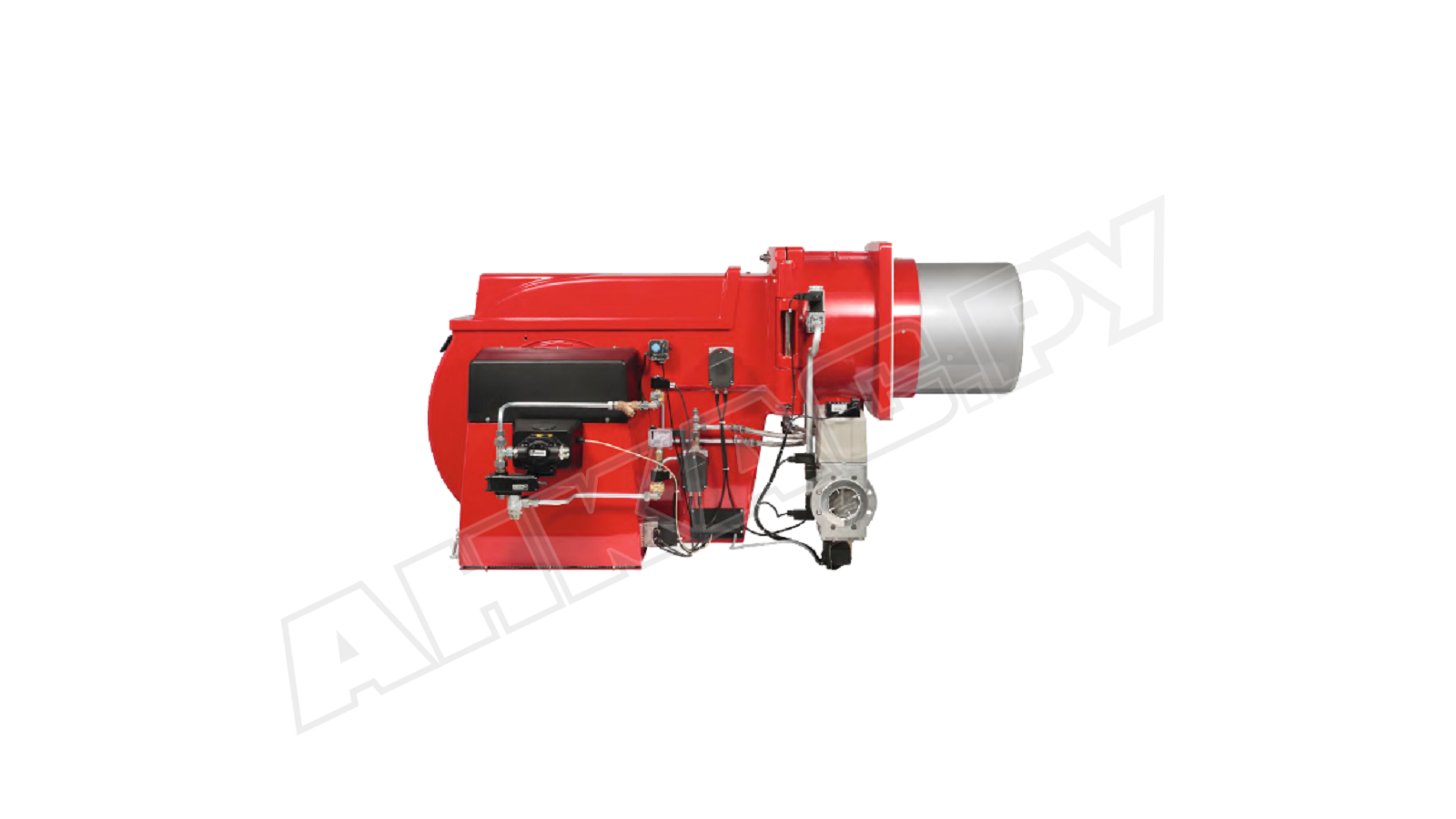

Газомазутная горелка Weishaupt RGMS 9/1-D, DN 150, ZMD

Комбинированная горелка Weishaupt RGMS 9/1-D, DN 150, исп. ZMD, арт: 65898783 поочередно сжигает газ и жидкое топливо. Отличается высокой стабильностью пламени во всех типах топок, гибкими возможностями регулирования, незначительным уровнем шума, простотой настройки и техобслуживания. Работает в автоматическом режиме под управлением цифрового менеджера горения, что обеспечивает безопасное функционирование и удобство эксплуатации.

Виды топлива

Горелка сжигает природный газ Е, LL, сжиженный газ B/P, дизтопливо (EL), сырую нефть, мазут (M, S) вязкостью до 50 мм2/с при t 100°С

Особенности работы на жидком топливе

Горелка оборудована электроподогревателем форсуночного блока с возможностью задания оптимальной температуры, что позволяет подготовить вязкое топливо перед распылением. На форсуночном блоке поддерживается постоянная температура, контролируемая датчиком NTC. С помощью температурного регулятора задается оптимальный режим подогрева с учетом вязкости топлива и условий эксплуатации. Регулировка температуры разблокировки: 65 °С или 130 °С. Базовая настройка – 65 °С. Топливо подогревается до необходимой температуры, после чего поступает на форсунку, за счет чего лучше смешивается с воздухом и сгорает с максимальным КПД.

На головке форсунки установлен электромагнитный затвор. Предохранительное запорное устройство блокирует поток топлива обратной и прямой линий. Срабатывает при предварительной продувке и штатном выключении.

Подробнее о комбинированной горелке RGMS исп. ZMD

• Конструкция представлена в виде моноблока со встроенным электродвигателем, размещенным под прямым углом потоку воздуха. Выбор вида топлива осуществляется вручную или автоматически.
• Регулирование мощности: плавно-двухступенчатое (малое/ большое горение с плавным переключением, без скачков давления в топливной магистрали)., модуляционное при дополнительном оснащении электронным регулятором (опционально). Горелка работает в диапазоне от 500 до 3240 кВт.
• Встроенный менеджер горения обеспечивает автоматическую работу горелки. К нему подключен УФ-датчик, контролирующий сигнал пламени. Образующийся ток поступает на топочный автомат. При потере сигнала пламени горелка автоматически отключается.
• Принудительная вентиляция обеспечивает эффективный наддув, отличные условия для смешивания с топливом, поддерживает стабильное пламя в топках с низким и высоким сопротивлением.
• При переходе на работу с газом связь между жидкотопливным насосом и электродвигателем автоматически размыкается.
• Горелка оснащена двойным электромагнитным газовым клапаном DMV класса А в соответствии с нормами EN 676. Менеджер горения контролирует герметичность газовой арматуры.
• Во время паузы/ остановки горелки воздушная заслонка автоматически закрывается, что предотвращает тепловые потери.
• Корпус легко откидывается за счет поворотного фланца. Открытие осуществляется после откручивания центрального винта на фланце, обеспечивая свободный доступ к основным узлам, требующим обслуживания. За счет концевого выключателя исключен запуск горелки с открытым корпусом.

Автоматизация функций

Все функции горелки автоматизированы за счет цифрового менеджера горения. Он контролирует давление топлива и воздуха, отсутствие утечек клапанов, наличие и силу сигнала пламени, состав топливовоздушной смеси, инициирует проверку функционирования подключенных устройств и их взаимодействие. При выявлении сбоев и срабатывании ограничений останавливает работу горелки.

Размещение

Комбинированные горелки для котлов отопления Weishaupt RGMS рассчитаны на работу при температуре -15...+40 °С. Место эксплуатации – закрытые чистые помещения.

Достоинства:

• две системы сжигания (газ/ жидкое топливо) в компактном моноблоке;
• автоматический режим работы;
• точное регулирование в широком диапазоне;
• эффективная вентиляция, стабильное пламя;
• совместимость с топками любого типа, с низким и высоким противодавлением;
• затвор с э/м катушкой на форсунке, исключение утечек топлива;
• поддержание постоянной температуры на блоке форсунки;
• откидной корпус, удобный доступ для обслуживания;
• возможность выбора оптимальной температуры топлива для запуска;
• электронная модуляция мощности при дооснащении;
• предохранительный затвор на головке форсунки;
• двойная промывка форсунки в процессе запуска;
• защита от потерь тепла при остановке горелки;
• блокировка включения с открытым корпусом.

Применение

Комбинированная горелка Weishaupt RGMS подходит для оснащения широкой линейки промышленных котлов и теплогенераторов. Используется в системах отопления, нагрева горячей воды, паро-, теплогенераторов, сушильного оборудования.
