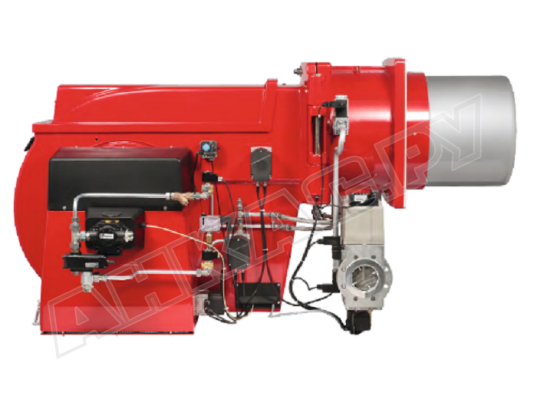

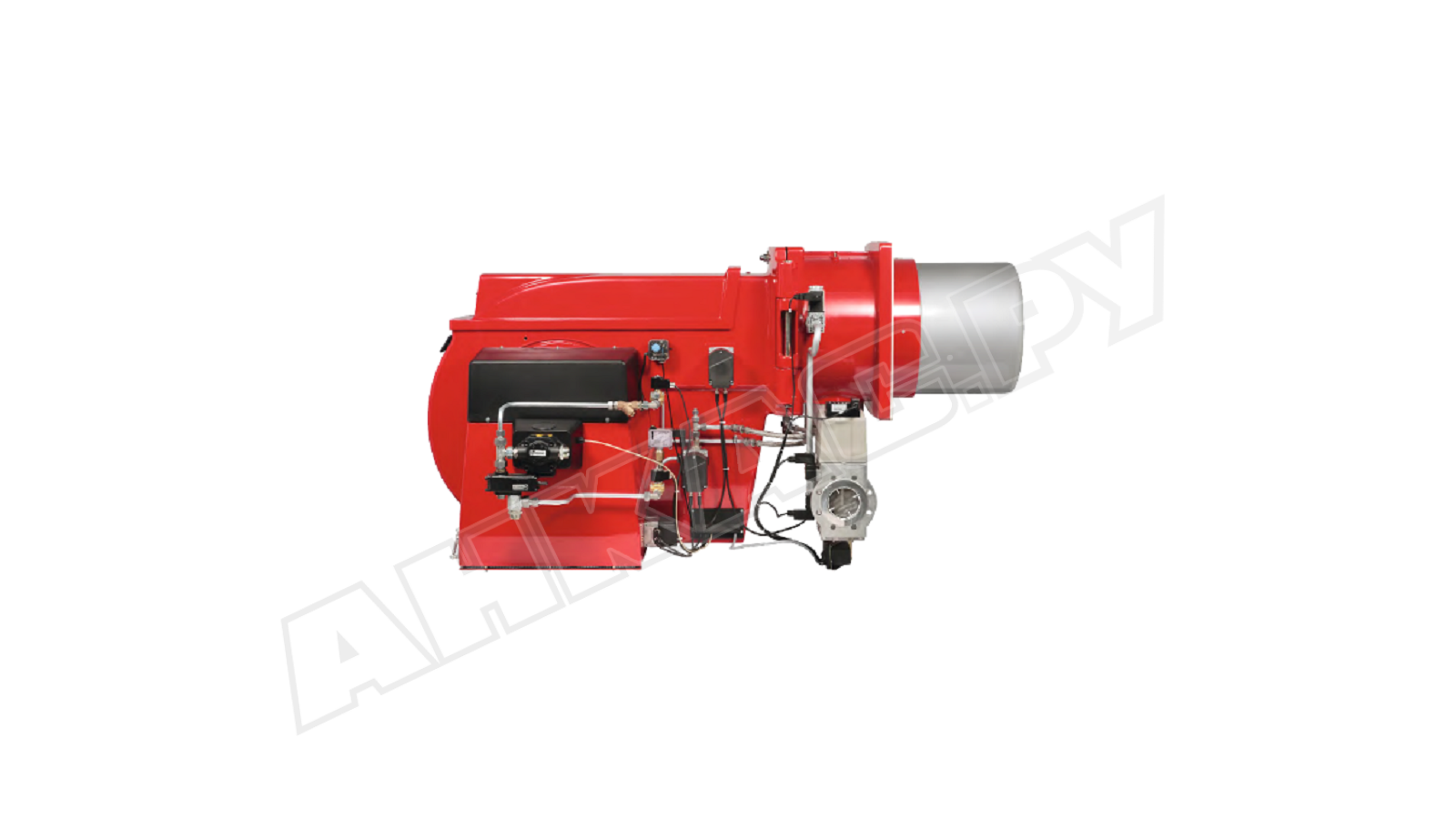

Газомазутная горелка Weishaupt RGMS 9/1-D, DN 50, ZMD

Комбинированная горелка Weishaupt RGMS 9/1-D, DN 50, исп. ZMD, арт: 65893783 служит для выработки тепловой энергии, используемой в промышленных целях. Полностью автоматизирована, что обеспечивает безопасную и эффективную эксплуатацию. Моноблочная конструкция с откидным корпусом позволяет быстро получить доступ к основным компонентам для осмотра и обслуживания. Преимуществом является двухтопливный режим работы.

Топливо

Комбинированные горелки Weishaupt линейки RGMS применяются для сжигания:

• природного газа Е, LL;
• сжиженного газа B/P;
• мазута М, S вязкостью до 50 мм2/с при t 100°С.

Использование горелки для других видов топлива допустимо только после согласования с фирмой-производителем.

Особенности работы на мазуте

Горелка оборудована устройством электрического подогрева форсуночного блока с температурным регулированием, за счет чего топливо средней и высокой вязкости подогревается перед распылением. На форсуночном блоке поддерживается постоянный уровень температуры. Для контроля температурного режима предусмотрен датчик NTC. Распыление происходит только при достижении необходимой температуры топлива, что улучшает качество смеси, обеспечивает более полное сжигание.

Регулирование

Горелка работает в плавно-двухступенчатом или модуляционном режиме (для электронной модуляции требуется дооснащение). Автоматически переключается с малого на большое горение с учетом запроса в выработке тепла. Плавный переход между ступенями мощности исключает резкие изменения в объеме потребления топлива.

Параметры и особенности:

• комбинированная система сжигания (газ / мазут);
• плавно-двухступенчатое/ электронномодулируемое регулирование;
• рабочий диапазон мощности: 500-3240 кВт;
• питание от электрической сети 230 В;
• параметры соединения: DN 50;
• точное микропроцессорное управление;
• контроль пламени через подключенный УФ-датчик;
• эффективная вентиляция, устойчивое горение пламени во всех типах топок;
• запуск на пониженной мощности при работе на газе;
• двойная промывка форсунки при использовании мазута;
• температурный переключатель для выбора режима запуска;
• откидываемый корпус, быстрый доступ к рабочему узлу;
• концевой выключатель, исключающий запуск горелки при выполнении сервисных работ;
• комплектация двойным газовым клапаном класса А;
• функция контроля герметичности газовых клапанов;
• закрытие воздушного канала в режиме ожидания, защита от излишнего охлаждения тепловой установки;
• звукоизоляция воздухозаборника для снижения рабочих шумов.

Исполнение

Конструкция представляет собой единую блочную систему. Поток воздуха и ось электродвигателя горелки расположены под прямым углом друг к другу. Горелка способна преодолевать высокое сопротивление камеры сгорания, поэтому используется преимущественно для современных котлов высокой мощности.

На форсуночном блоке установлен электромагнитный затвор. Клапан служит предохранительным устройством, блокирует прямую и обратную линии в процессе предварительной продувки и штатного отключения.

Горелка полностью автоматизирована. Работает под управлением менеджера горения, управляющим всеми функциями и подключенными устройствами.

Достоинства:

• работа на газе и мазутном топливе;
• гибкие возможности регулирования, широкий диапазон;
• точное цифровое управление;
• эффективный наддув с помощью вентилятора;
• подогреватель на блоке форсунки;
• промывка форсунки при запуске;
• откидная конструкция, упрощающая доступ к компонентам для осмотра и ТО;
• закрытие заслонки воздуха во время паузы в работе;
• электромагнитный затвор на головке форсунки, защита от утечек;
• концевой выключатель на откидном корпусе.

Эксплуатационные условия

Комбинированные горелки для котлов отопления Weishaupt RGMS рассчитаны на размещение внутри помещений с температурой внешней среды -15...+40 °С.
