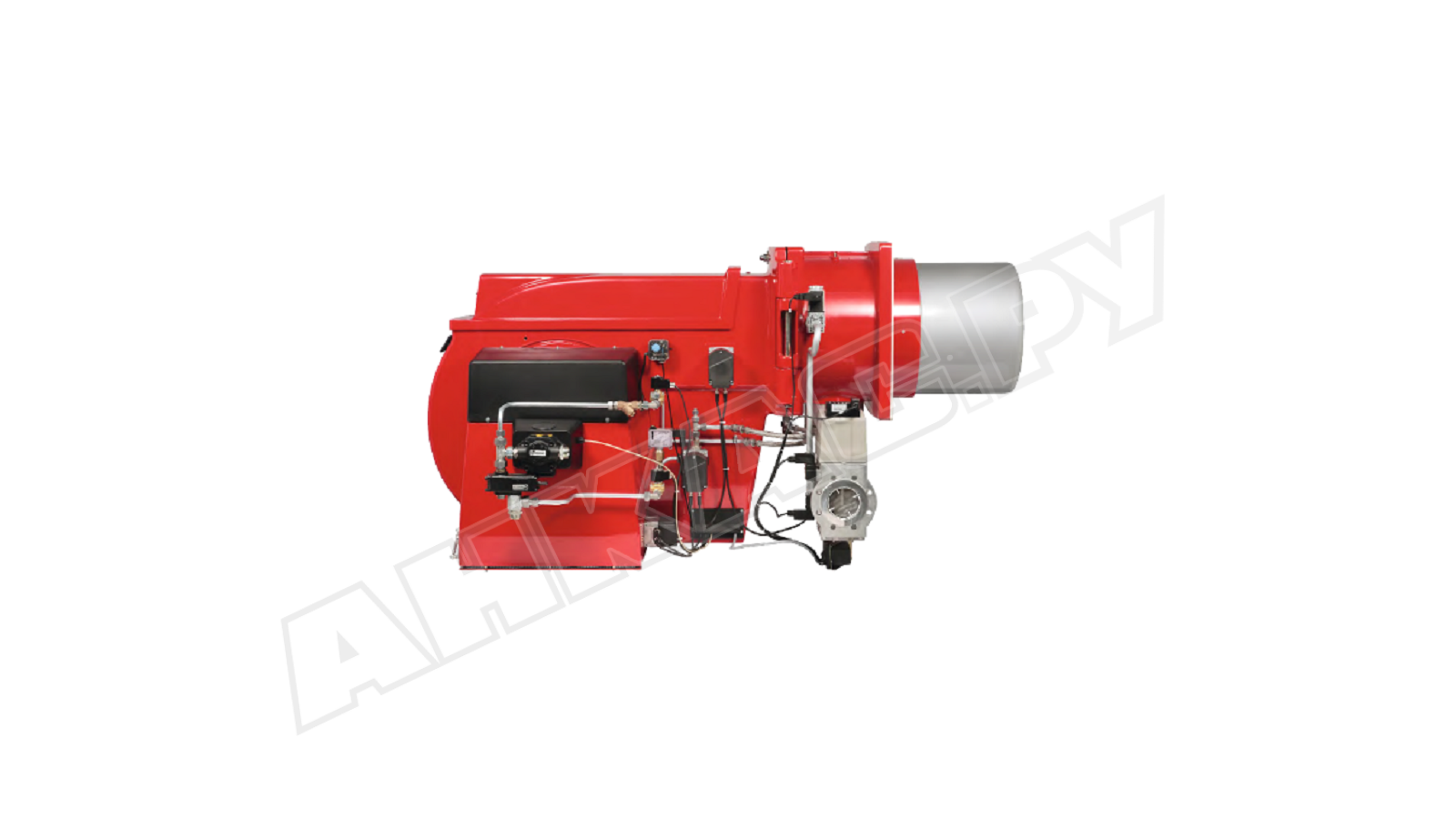

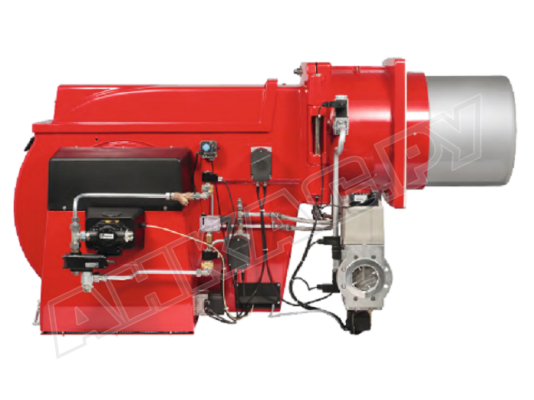

Газомазутная горелка Weishaupt RGMS 7/1-D, DN 125, ZMD

Комбинированная горелка Weishaupt RGMS 7/1-D, DN 125, исп. ZMD, арт: 65877782:– регулируемая промышленная горелка для работы с газом и жидким топливом средней и высокой вязкости. Функционирует в режиме плавно-двухступенчатого (в базовом исполнении) или модуляционного регулирования мощности при оснащении электронным регулятором. Характеризуется высоким уровнем безопасности, стабильными характеристиками вентилятора, устойчивым горением пламени в любых топках, широким диапазоном регулирования, простотой монтажа, настройки и обслуживания.

Система сжигания

Комбинированная система сжигания позволяет использовать в качестве топлива природный газ E и LL, сжиженный газ B/P, среднее и тяжелое жидкое топливо, полученное из нефти в соответствии с нормой DIN 51 603, вязкостью до 50 мм2/с при t 100°С (мазут М, S).

Предохранительное устройство

На форсуночном блоке установлен затвор с электромагнитной катушкой, который служит в качестве предохранительного запорного органа в прямой и обратной линиях. Клапан блокирует подачу топлива во время предварительной продувки и штатного отключения.

Характеристики и особенности:

• плавно-двухступенчатое/ электронномодулируемое регулирование;
• доступный диапазон мощности: 300-1575 кВт;
• питание от электрической сети 230 В;
• автоматический режим работы;
• параметры соединения: DN 125;
• подогрев топлива для разжижения и эффективного распыления;
• расширенная схема запуска с двумя промывками форсунки;
• встроенный вентилятор для подачи воздуха в топку под давлением;
• повышенное давление в узле смешивания, получение однородного состава смеси;
• устойчивое пламя, отсутствие пульсаций независимо от типа топки;
• температурный выключатель для выбора варианта запуска (холодный или с кратковременной промывкой);
• конструкция с откидным кожухом для удобного доступа к основным узлам;
• незначительный уровень рабочих шумов за счет звукоизоляции канала забора воздуха;
• концевой выключатель для защиты от включения горелки при открытом корпусе;
• газовая арматура, состоящая из двойного газового э/м клапана класса А (другие элементы арматуры приобретаются отдельно);
• автоматическое перекрытие воздушного канала во время паузы в работе горелки;
• допустимые температуры эксплуатации: -15...+40 °C.

Предварительный подогрев топлива

Горелка оснащена электрическим подогревателем топлива на блоке форсунки, за счет чего поддерживается оптимальная температура и вязкость мазута. Датчик NTC регистрирует температуру нагрева. На форсунку поступает топливо необходимой температуры, что способствует равномерному распылению и улучшенному сгоранию.

Цифровое управление

Работой комбинированной горелки управляет менеджер горения, что гарантирует точную последовательность процессов горения, безопасную эксплуатацию, эффективность тепловой установки. Автоматика контролирует давление топлива и воздуха, силу сигнала пламени, состав топливовоздушной смеси, герметичность арматуры, диагностирует работу подключенных устройств и в целом системы. При обнаружении неполадок немедленно блокирует горелку.

Достоинства:

• 2-топливный режим работы (газ / мазут);
• регулирование мощности в широком диапазоне;
• модуляционный режим при установке электронного регулятора;
• стабильные характеристики пламени, горение без пульсаций в любых топках;
• подогрев форсуночного блока с температурным регулированием;
• двойная промывка форсунки при запуске;
• оснащение предохранительным автоматическим затвором форсунки;
• высокоточное цифровое управление;
• откидной корпус, свободный доступ к ключевым компонентам;
• закрытие заслонки воздуха в период ожидания, исключение оттока тепла;
• защита от запуска горелки с открытым корпусом.

Применение

Комбинированные горелки Weishaupt RGMS входят в состав промышленных отопительных, паровых котлов, устройств подогрева горячей воды, сушильного оборудования и других теплогенераторов.
