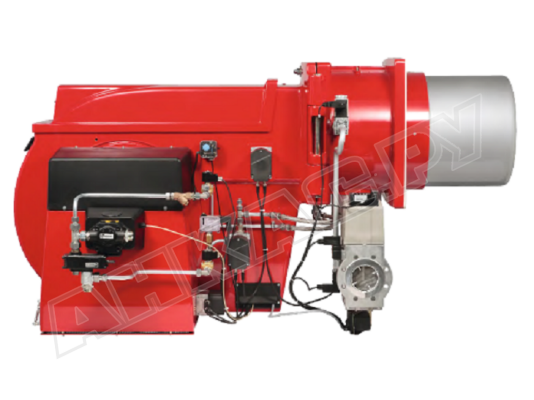

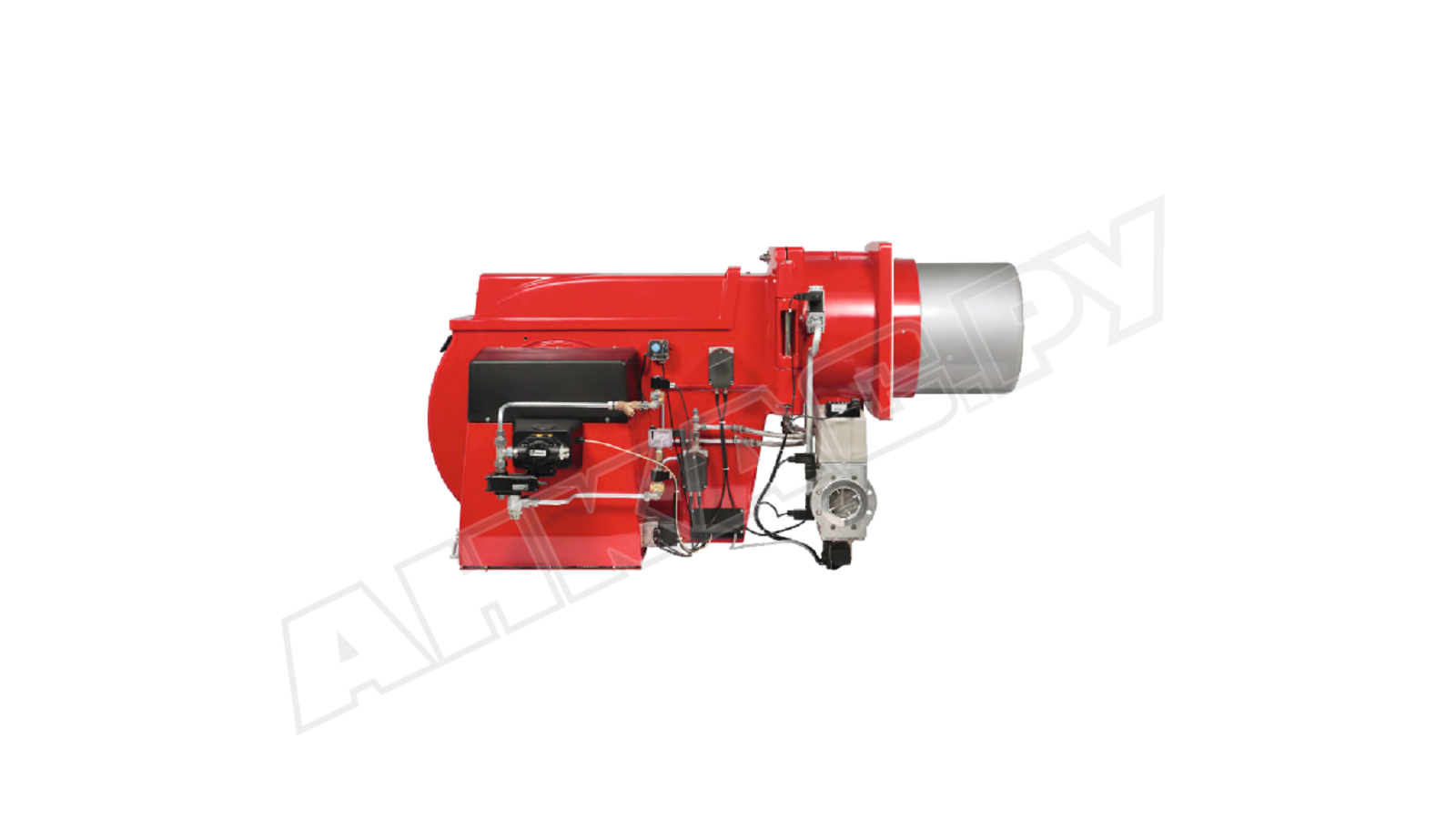

Газомазутная горелка Weishaupt RGMS 7/1-D, 1 1/2, ZMD

Комбинированная горелка Weishaupt RGMS 7/1-D, 1 1/2, исп. ZMD, арт: 65871783 – регулируемая промышленная горелка для сжигания мазута и газа. Работает в режиме плавно-двухступенчатого или модуляционного регулирования мощности при комплектации электронным регулятором. Характеризуется высоким уровнем безопасности, стабильными характеристиками наддува, широким диапазоном регулирования, простотой монтажа, настройки и техобслуживания.

Топливо

Горелка предназначена для сжигания природного газа E и LL, сжиженного газа B/P, среднего и тяжелого жидкого топлива, полученного из нефти в соответствии с нормой DIN 51 603, вязкостью до 50 мм2/с при t 100°С (мазут S, М).

Предохранительный затвор

Для повышения безопасности при функционировании горелки в конструкции предусмотрен затвор форсуночного блока с электромагнитной катушкой. Запорное устройство форсунки служит в качестве предохранительного запорного органа в прямой и обратной линиях. Перекрывает подачу топлива во время предварительной продувки и штатного отключения.

Характеристики и особенности:

• рабочая среда: газ/ ЖТ, ручное или автоматическое переключение;
• плавно-двухступенчатое/ электронномодулируемое регулирование;
• рабочий диапазон мощности: 300-1575 кВт;
• питание от электрической сети 230 В;
• автоматический режим работы;
• высокопроизводительный вентилятор для нагнетания воздуха под давлением;
• подогрев топлива для разжижения и эффективного распыления;
• расширенная схема запуска с двумя промывками форсунки;
• повышенное давление в устройстве смешивания;
• устойчивое пламя независимо от типа топки;
• температурный выключатель для выбора режима запуска (холодный или с кратковременной промывкой);
• откидной тип конструкции для быстрого и удобного доступа к основным узлам и настройке системы;
• низкий уровень шума за счет звукоизоляции всасывающей линии вентилятора;
• электромагнитный затвор на форсуночном блоке;
• концевой выключатель для предотвращения запуска горелки с незакрытым кожухом;
• оснащение двойным газовым э/м клапаном класса А;
• функция контроля герметичности клапанов;
• автоматическое закрытие воздушной заслонки при отключении горелки;
• интерфейс информационной шины для обмена данными.

Горелка поставляется с двойным э/м клапаном, головкой сгорания, реле минимального давления газа, насосом, топливными шлангами, форсункой. Дополнительно можно приобрести другие элементы газовой арматуры.

Предварительный подогрев топлива

Горелка оборудована устройством электрического подогрева топлива на блоке форсунки, за счет чего поддерживается оптимальная температура и вязкость мазута. На держателе нагревательного патрона установлен датчик NTC, регистрирующий температуру. На форсунку поступает подогретое топливо, что способствует равномерному распылению и образованию однородной смеси с воздухом.

Цифровое управление

Комбинированная горелка работает под управлением менеджера горения, что обеспечивает точное соблюдение стадий горения, безопасную эксплуатацию, эффективность тепловой установки. Автоматика контролирует давление топлива и воздуха, оптимальное соотношение компонентов смеси, герметичность арматуры, диагностирует работу устройств и в целом системы.

Условия эксплуатации

Газомазутные горелки Weishaupt произведены из материалов, рассчитанных на эксплуатацию внутри помещений. Допустимые температуры: -15...+40 °C.

Достоинства:

• двухтопливный режим работы (газ / мазут);
• регулирование мощности в широком диапазоне;
• подогрев форсуночного блока с температурным регулированием;
• двойная промывка форсунки при запуске;
• модуляционный режим при установке электронного регулятора;
• предохранительный затвор форсунки с э/м катушкой;
• стабильные характеристики наддува, горение без пульсаций в любых топках;
• высокоточное микропроцессорное управление;
• откидной корпус, свободный доступ к основным компонентам;
• закрытие заслонки воздуха во время паузы для исключения потерь тепла;
• защита от запуска во время техобслуживания.

Применение

Комбинированные горелки Weishaupt RGMS используются в отопительных, паровых котлах, устройства подогрева горячей воды, генераторах горячего воздуха. Устойчивое горение пламени в любых топках позволяет устанавливать эти горелки в современное мощное оборудование.
