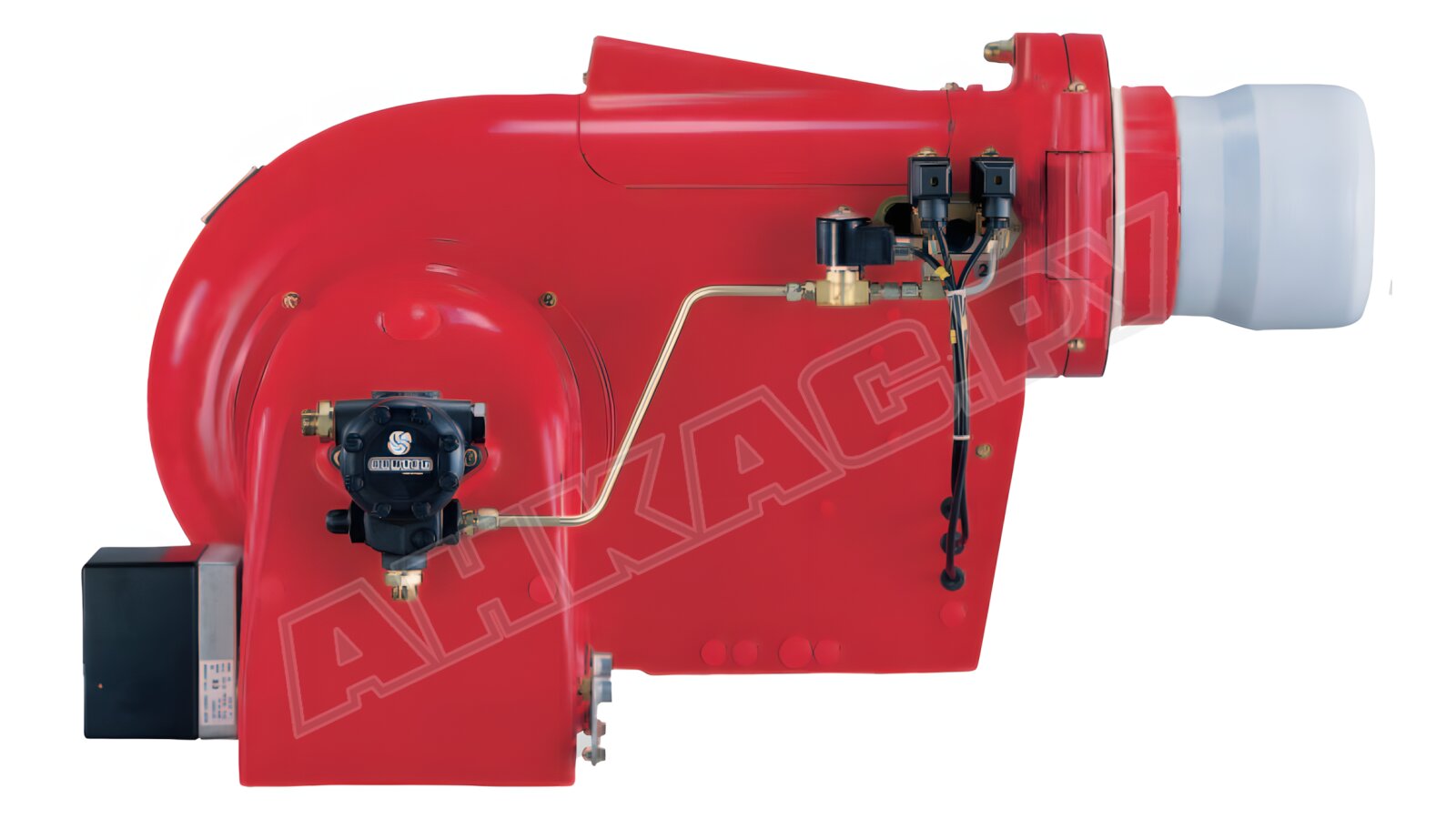

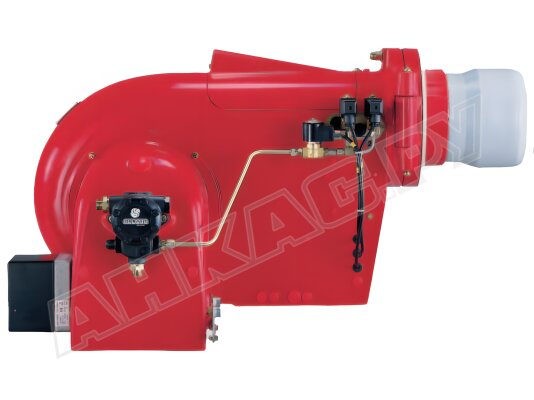

Дизельная горелка Weishaupt L 8Z, исп. D

Дизельная горелка Weishaupt L 8Z, исп. D, арт: 61186410 работает на легком жидком топливе. Автоматический режим работы повышает комфорт и надежность эксплуатации. За счет принудительного наддува горелка поддерживает стабильное пламя в любых топках, что расширяет возможности применения. Электронная модуляция позволяет экономично расходовать ресурсы, способствует достижению максимального КПД котельного оборудования. Горелка подходит для установок с продолжительной и прерывистой работой

Топливо

Горелка Weishaupt L предназначена для сжигания жидкого топлива EL вязкостью до 6 мм2/с при t +20 °С. Для работы с другими видами топлива требуется предварительное одобрение производителя.

Характеристики и особенности:

• электронная модуляция, максимальная адаптация под потребности в тепле;
• регулирование мощности в диапазоне 60-3155 кВт;
• параметры питания: 380 В, 50 Гц;
• 2 класс по объему оксидов азота по EN 267, выбрасываемых с дымовыми газами;
• полностью автоматизированное управление функциями;
• принудительная вентиляция, подача воздуха в топку под давлением;
• устойчивое пламя в топках любого типа;
• жидкотопливный насос для 2-трубного подключения TA2 (≤ 200 кг/ч)/ ТА3 (> 220 кг/ч);
• защита электрических компонентов от воздействия пыли и влаги – IP40;
• минимальная вязкость топлива в насосе – 1,25 мм2;
• давление после насоса – максимум 20 бар;
• контроль пламени через подключенный к автомату ультрафиолетовый датчик;
• электродвигатель для привода насоса и вентилятора;
• предохранительно-запорное устройство в отверстии форсунки для защиты от утечек;
• закрытие воздушной заслонки во время паузы в работе, предотвращение рассеивания тепла.

Горелка соответствует европейскому стандарту EN267, российскому ГОСТу.

Основные элементы конструкции

• Все конструктивные элементы дизельной горелки собраны в единый блок. Ось электродвигателя размещена перпендикулярно направлению воздушного потока. Двигатель является приводом вентилятора и жидкотопливного насоса.
• Все элементы, используемые для регулирования топлива и воздуха, хорошо просматриваются и легкодоступны. Конструкция позволяет открывать корпус горелки в любую сторону, что упрощает работы с головкой сгорания, подпорной шайбой и электродами.
• Все функции управления и контроля обеспечивает цифровой менеджер горения. Через подключенные устройства (датчики, реле и пр.) топочный автомат контролирует давление топлива и воздуха, интенсивность сигнала пламени, проверяет корректность работы встроенных компонентов.
• Воздушная заслонка открывается-закрывается с помощью сервопривода, регулирует поступление воздуха на горение. Во время паузы/ отключения горелки заслонка автоматически закрывается, исключая потерю тепла.
• Система наддува нагнетает воздух в топку под давлением, что улучшает смешивание компонентов топливовоздушной смеси, повышает качество сгорания.
• В форсуночный блок встроен электромагнитный клапан, который блокирует поток топлива, не допускает утечек.
• Горелка отличается незначительным уровнем шума, который можно уменьшить за счет монтажа шумоглушителя в канал забора воздуха (опция).

Условия эксплуатации

Воздух, поступающий в дизельную горелку, должен быть очищен от строительной и иной пыли, паров, агрессивных частиц (галогенов, хлоридов, фторидов и т. п.). Использование загрязненного воздуха увеличивает частоту технического обслуживания. Возможен монтаж системы забора воздуха извне.

Требования к условиям размещения: закрытые чистые помещения с температурой воздуха -10...+40 °С, влажностью < 80%.

Достоинства:

• электронная модуляция мощности, адаптация под тепловые потребности;
• экономичное потребление энергоресурсов;
• широкий диапазон регулирования мощности;
• точное цифровое управление и контроль;
• стабильное пламя в топках любого типа;
• моноблочная компактная конструкция;
• легкий доступ к основным компонентам для осмотра и ТО;
• защита от потерь тепла при бездействии горелки;
• открытие корпуса, концевой выключатель для исключения запуска.

Применение

Дизельная горелка используется в промышленных котлах и теплогенераторах, соответствующих нормативам EN 303 и EN 267. Входит в состав отопительного, водогрейного оборудования, паровых установок, различных технологических агрегатов.
