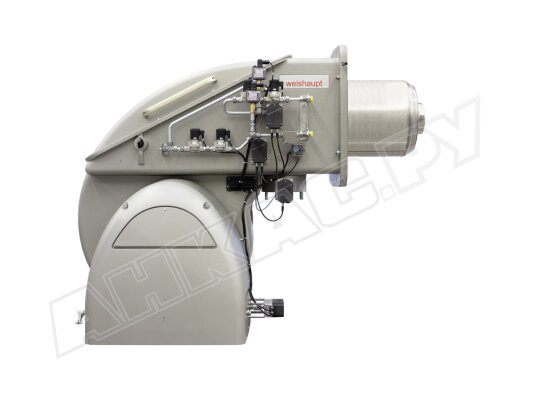

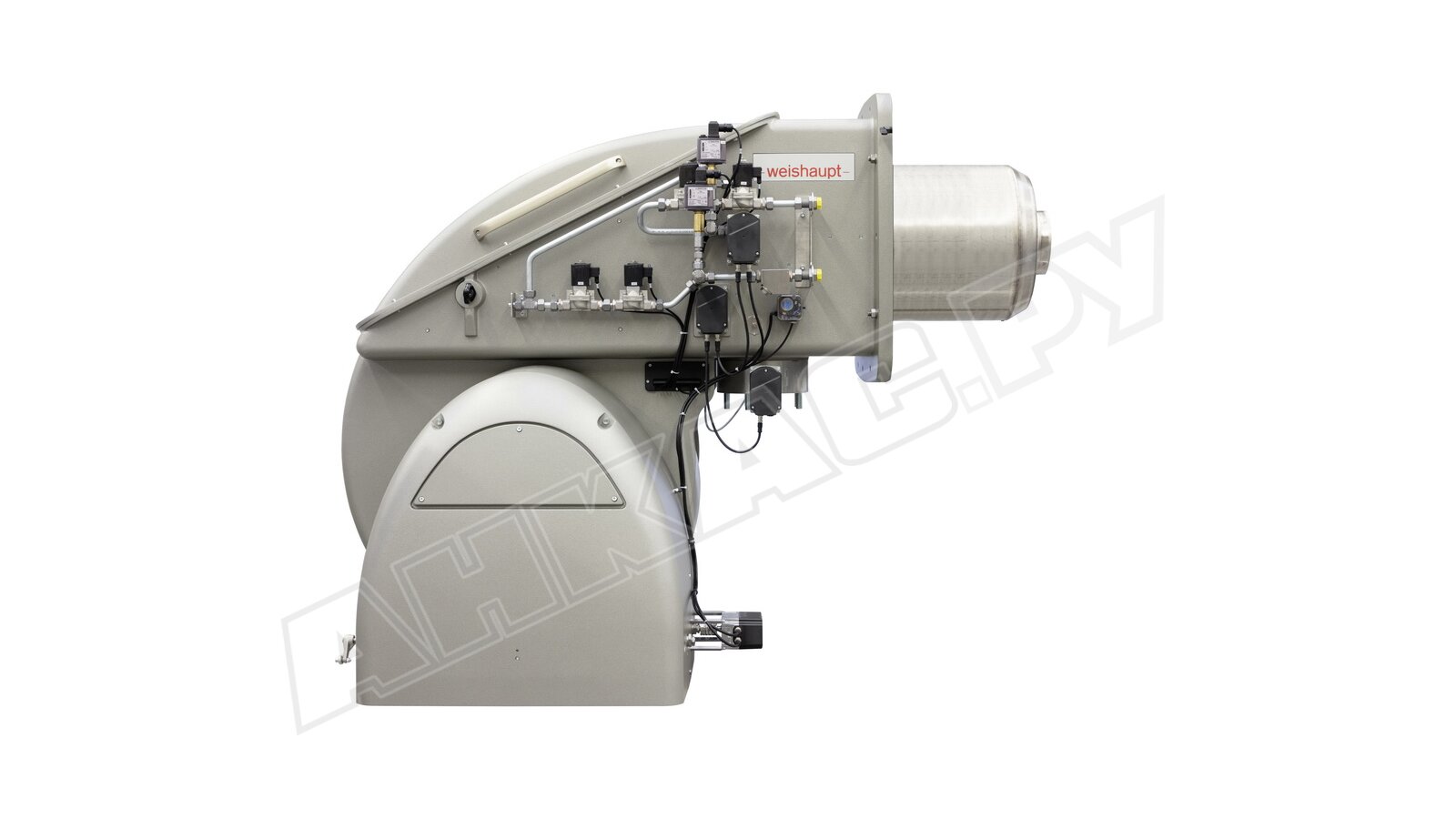

Газодизельная горелка Weishaupt WKmono-GL 80/1-A, DN 100, ZM-R-NR

Комбинированная система сжигания газа и дизельного топлива, разработанная специально для промышленного применения. За счет перехода на резервное топливо позволяет организовать непрерывное теплоснабжение при перебоях с основным. Горелка вырабатывает до 13000 кВт тепловой мощности. Полностью автоматизирована. Может интегрироваться в вышестоящие системы управления.

Рабочая среда

Газодизельная горелка Weishaupt WKmono-GL 80/1-A, DN 100, исп. ZM-R-NR, арт: 28881416 используется для сжигания природного газа типа E/ LL, сжиженного газа В/ Р, дизельного топлива, биодизеля. Для работы с пропаном необходимо приобрести комплект для переоборудования.

Основные характеристики и особенности:

• прогрессивное регулирование мощности в диапазоне 1200...13000 кВт;
• комплектация стандартной огневой головой 425 мм из жаропрочного сплава;
• уровень защиты электрических компонентов от пыли и влаги: IP 54;
• допустимое противодавление в камере сгорания: -2,5... 30 мбар;
• мощность двигателя 44 кВт, класс энергоэффективности IЕ3, класс изоляции F;
• допустимые температуры эксплуатации: от -10 до +40 °C.

Применение

Комбинированная горелка Weishaupt Wkmono-GL входит в состав отопительных систем, установок горячего водоснабжения административных, жилых зданий, технологического оборудования мощностью до 10400 кВт. Используется для любых котлов и теплогенераторов, соответствующих нормам EN 303, EN 267 и EN676.

Устройство и функции

• Двухтопливная горелка Wkmono-GL оснащена стандартным смесительным устройством модернизированной конструкции, минимизирующим объем выбросов оксидов азота и углерода. Соответствует 2 классу экологичности по нормам EN 267 при сжигании дизельного топлива, 3 классу по EN 676 при потреблении газа.
• Встроенное вентиляторное колесо работает от мощного (44 кВт) электродвигателя. Воздух подается под стабильным и достаточным давлением, за счет чего легко преодолевает противодавление топки. Давление воздуха, необходимое для нормального функционирования горелки, контролируется с помощью реле.
• Горелка адаптирована для высокотемпературной эксплуатации. Работа с горячим воздухом (до +250 °C) снижает расход энергии, повышает КПД котельного оборудования.
• Минимизированы тепловые потери. Автоматическое закрытие воздушной заслонки во время паузы/ отключения горелки предотвращает отток тепла из системы.
• Предусмотрен звукопоглощающий кожух в корпусе воздухозаборника, уменьшающий уровень шума.
• Менеджер горения W-FM100/200 управляет всеми функциями горелки. Поддерживает длительный цикл работы (при использовании датчика контроля пламени QRI). Автоматика контролирует соблюдение последовательности всех этапов, сигнал пламени, взаимодействие подключенных устройств. При выявлении неисправностей, которые не могут быть устранены системой самостоятельно, блок управления отключает горелку.
• Для настройки рабочих параметров конструкция оснащена LCD-дисплеем с текстовой индикацией на 20 языках. Доступно подключение к шинной системе e-Bus/ Modbus/ Profibus для дистанционного управления и контроля процессами горения.
• Горелка комплектуется газовой рампой с э/м запорными клапанами класса «А» с угловым коленом, блоком контроля герметичности, реле минимального давления газа, клапаном запальной линии.
• Форсуночный блок оснащен форсунками для равномерного распыления топлива, электромагнитным отсечным клапаном для повышения безопасности эксплуатации.

Условия эксплуатации

Комбинированные горелки WKmono-GL могут размещаться только в закрытых помещениях с достаточным притоком воздуха. В месте эксплуатации не допускаются скопления пыли, размещение взрывоопасных веществ и предметов. Воздух для горения не должен содержать агрессивные вещества (галогены, хлориды, фториды и др.),

Преимущества

Микропроцессорное управление. Благодаря максимальной автоматизации функций исключены ошибки, связанные с человеческим фактором.

Совмещение в одной конструкции двух систем сжигания экономит место и средства на установку отдельной резервной системы теплоснабжения.

За счет улучшенного смесительного устройства, эффективной вентиляции, точного соотношения компонентов горючей смеси горелка сжигает газ/ ДТ с высоким КПД и низкими выбросами загрязняющих веществ.

Подключение к системе автоматизации вышестоящего уровня расширяет возможности управления и дистанционного контроля за работой горелки.
