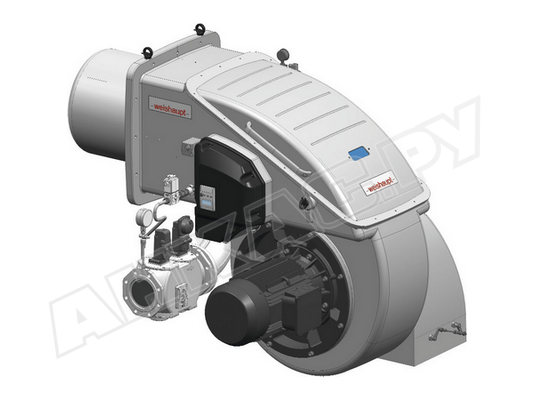

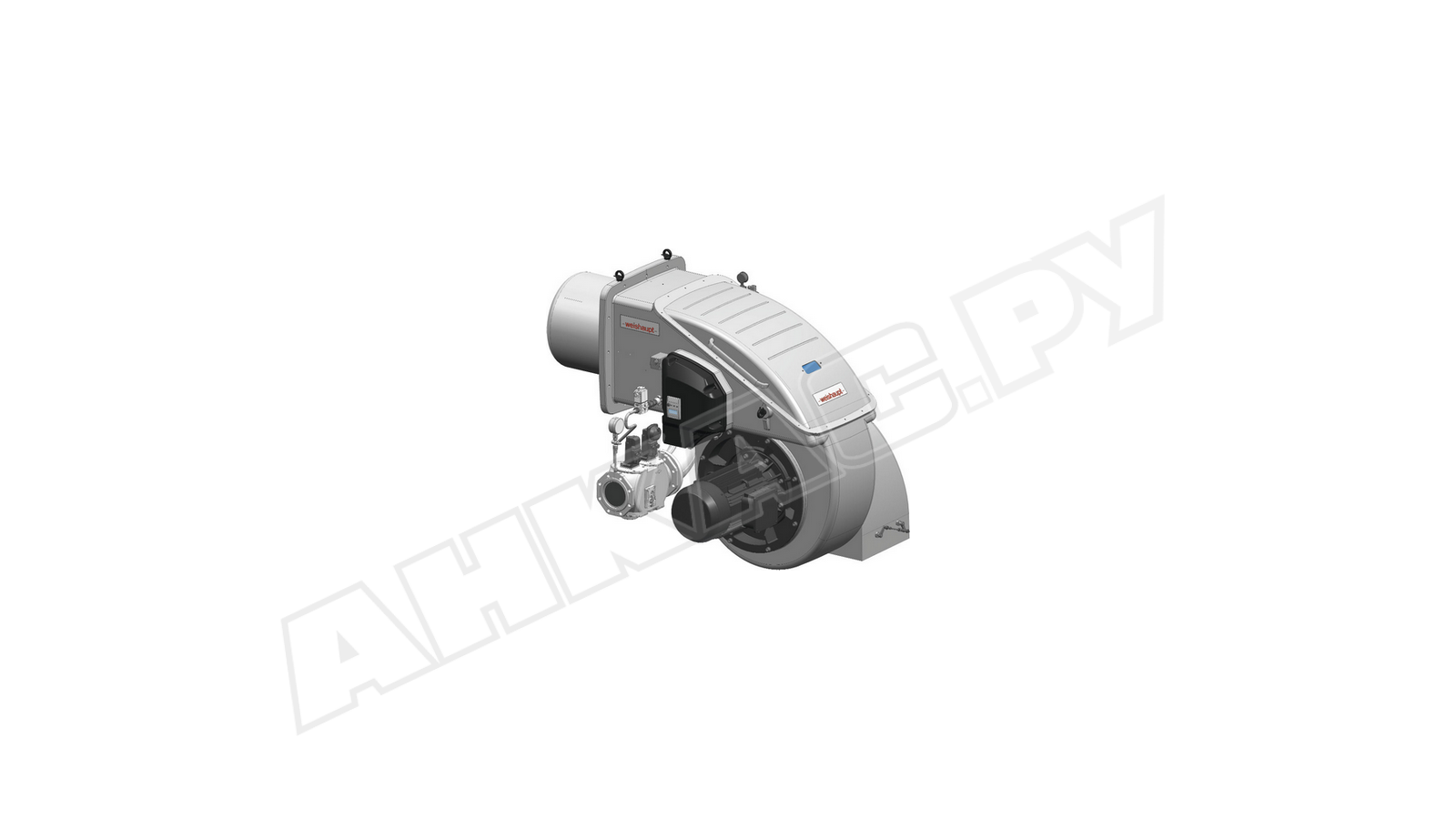

Газовая горелка Weishaupt WKmono-G80/1-B, ZM-4LN, DN100

Промышленная газовая горелка из высокотехнологичной линейки Weishaupt. Разработана для достижения высокой эффективности при сохранении небольших габаритов конструкции. За счет оснащения специальным смесительным устройством сжигает газ с ультранизкими выбросами NОx. Подходит для природного газа E/ LL, сжиженного газа В/ Р. Многообразие возможностей регулирования и применения, в том числе при дооснащении опциональными устройствами, позволяет решать всевозможные задачи теплоснабжения и минимизировать затраты ресурсов.

Основные параметры и особенности:

• прогрессивное регулирование мощности в диапазоне 1300...13000 кВт;
• комплектация стандартной головой сгорания 444 мм из жаропрочного сплава;
• класс защиты электрических контактов от пыли и влаги: IP 54;
• противодавление в топочной камере: -2,5... 35 мбар;
• мощность двигателя 44 кВт, энергоэффективность класса IЕ3, класс изоляции F;
• рабочие температуры: от -15 до +40 °C, влажность: до 80%.

Максимальная компактность и высокая мощность

Созданная на базе моноблочной и двухблочной моделей, газовая горелка Weishaupt WKmono-G80/1-B, исп. ZM-4LN, DN100, арт: 28781496 сохранила компактные габариты и удобную для сервисного обслуживания конструкцию. Состоит из блоков и элементов модульной системы.

Благодаря эргономичной форме корпуса и специальной системе подачи воздуха, разработанной на базе улучшенной конструкции вентилятора с высокопроизводительным электродвигателем, горелка способна развивать высокую мощность.

Система multiflam®

В газовой горелке Weishaupt Wkmono-G использована запатентованная конструкция смесительного устройства multiflam®, обеспечивающая минимальный объем оксидов азота, выделяемых при сжигании газа. Топливо распределяется на первичное и вторичное пламя. Часть отработанных газов рециркулируется, что способствует высокому уровню экологичности.

Полная автоматизация

Горелки линейки WKmono-G оснащены устройством электронного связанного регулирования и цифровым менеджером горения W-FM100/200. Топочный автомат, управляет всеми функциями, контролирует выполнение последовательности команд, обрабатывает входящие сигналы от датчиков и реле, принимает решение о дальнейших действиях. Блокирует систему при обнаружении неполадок. Менеджер горения поддерживает непрерывный рабочий цикл.

Данные от менеджера горения отображаются на дисплее БУИ (блок управления и индикации) или на подключенном компьютере. Возможно удаленное изменение пользовательских функций.

Система связанного электронного регулирования поддерживает точную пропорцию газа и воздуха при образовании сжигаемой смеси, что повышает КПД горелки и снижает потребление ресурсов.

Цифровой менеджер горения обеспечивает базу для интеграции горелки в автоматизированную систему высшего уровня. Для подключения используются протоколы системных шин eBus и Modbus. Прямое соединение с системой автоматизации здания позволяет дистанционно управлять и контролировать работу горелки и котла.

Другие компоненты, предоставляемые в качестве опций, позволяют подключать газовую горелку к системам с технологиями Profibus-DP и LON-Bus.

Полезным нововведением стал коммуникационный модуль W-FM COM, который предоставляет возможность обмена данными через интернет. Также устройство отравляет SMS с информацией об аварийном отключении горелки.

Высокотемпературное исполнение

Газовая горелка адаптирована для работы с горячим воздухом. Использование теплоты раскаленных дымовых газов (максимальная температура +250 °C) повышает эффективность горения, снижает потребление электроэнергии. Надежная теплоизоляция корпуса исключает риск травмирования персонала.

Преимущества:

• высокий класс экологичности, ультранизкие выбросы оксидов азота;
• высокая мощность в сочетании с компактными габаритами;
• возможность обмена данными с системой управления высшего ранга;
• работа с горячим воздухом для горения, получение дополнительного КПД;
• регулирование тепловой мощности в широком диапазоне;
• устойчивое горение пламени в топках с низким и высоким противодавлением;
• электронное связанное регулирование, автоматизированное управление;
• закрытие воздушной заслонки при остановке системы, защита от тепловых потерь.

Применение

Газовая горелка встраивается в системы отопления и нагрева воды административных зданий, торговых, жилых комплексов, технологические установки мощностью до 10400 кВт. Совместима с котлами, разработанными по нормам EN303, EN676. Подходит для работы в кратковременном и длительном режиме.
