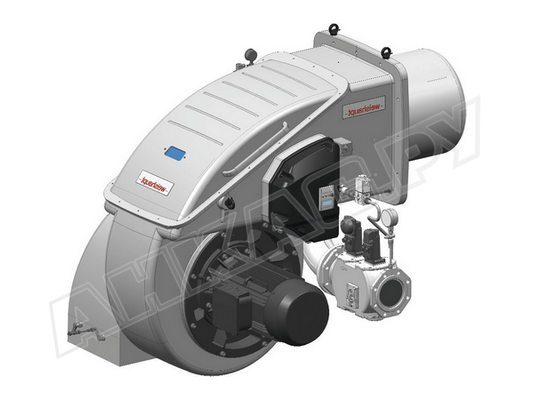

Газовая горелка Weishaupt WKmono-G 80/1-B, DN 80, ZM-NR

Газовая горелка Wkmono-G разработана для сжигания газа с высоким КПД и низким объемом вредных выбросов. За счет высокоточного цифрового управления обеспечивает высокий уровень безопасности и эффективную работу промышленной топочной установки. Может интегрироваться в вышестоящие автоматизированные системы для дистанционного контроля и обмена данными.

Основные характеристики:

• рабочая среда: природный газ (E/LL)/ сжиженный газ (В/Р);
• прогрессивное регулирование мощности в диапазоне 1200...13000 кВт;
• 3 класс экологичности по европейскому стандарту EN 676;
• уровень защиты электрических контактов от пыли и влаги: IP 54;
• допустимое противодавление камеры сгорания: -2... 30 мбар;
• мощность двигателя 44 кВт, класс энергоэффективности IЕ3, класс изоляции F, защита IP 55.

Применение

Газовая горелка Weishaupt WKmono-G 80/1-B, DN 80, исп. ZM-NR, арт: 28781465 служит для оснащения водогрейных промышленных установок, паровых котлов, систем отопления административных, торговых центров, жилых зданий, соответствующих стандартам.EN303, EN676.

Особенности горелки

• Газовая горелка работает под управлением менеджера горения W-FM100/200, созданного на базе микропроцессорной технологии. Автоматика отслеживает соблюдение последовательности выполнения всех этапов розжига и горения, контролирует сигнал пламени, герметичность э/м клапанов, обеспечивает связь со всеми подключенными компонентами и системами. При обнаружении неполадок инициирует защитное отключение.
• Смесительное устройство модернизированной конструкции обеспечивает высокую производительность и низкий уровень выбросов NОx.
• Высокая эффективность горения и стабильность пламени достигнуты за счет использования принудительной подачи воздуха мощным вентилятором, встроенным в корпус, электронного связанного регулирования газовоздушной смеси.
• Горелка адаптирована для высокотемпературного применения. Подача горячего воздуха (до +250 °C) снижает потребление электроэнергии, за счет чего дает дополнительный прирост КПД. Благодаря теплоизоляции поверхность корпуса не перегревается.
• Минимизированы внутренние потери тепла при остановке горелки. Предусмотрено автоматическое закрытие воздушной заслонки во время бездействия оборудования.
• Созданная на базе моноблочной и двухблочной моделей, горелка Weishaupt WKmono сохранила компактные размеры (для своего класса мощности) и удобную для сервисного обслуживания конструкцию. Состоит из блоков и компонентов модульной системы. Крупная крышка упрощает доступ к основным узлам. Смесительное устройство можно легко извлечь через корпус горелки. Поворотный на 90° корпус воздухозаборника упрощает монтаж установки.

Высокотехнологичное исполнение

Цифровой менеджер горения W-FM100/200 предоставляет широкие возможности регулирования, управления и контроля. Поддерживает постоянный рабочий цикл (с датчиком контроля пламени ION/ QRI/ QRA 73). Для настройки параметров предусмотрен блок управления и индикации (БУИ) с дисплеем, тач-панелью и текстовой индикацией на русском языке. Данные от топочного автомата могут выдаваться также на монитор компьютера, подключенного к горелке.

Газовая горелка может интегрироваться в системы управления высшего ранга, что позволяет обмениваться данными, удаленно управлять функциями котла и контролировать его работу. Доступны протоколы системных шин eBus и Modbus. Другие компоненты, предоставляемые опционально, обеспечивают возможность подключения газовой горелки к системам с технологиями Profibus-DP и LON-Bus.

Разработчики внедрили новый коммуникационный модуль W-FM COM. Используя интернет, данные передаются и отображаются в браузере, что позволяет целенаправленно планировать и проводить сервисное обслуживание. Информацию о функционировании горелки можно получать также с помощью SMS. Система автоматически отправляет сообщения об аварийном отключении горелки.

Преимущества:

• высокоточное цифровое управление;
• регулирование тепловой мощности в широком диапазоне;
• низкие выбросы загрязняющих воздух веществ;
• возможность работы с разогретым до высоких температур воздухом, повышение КПД;
• устойчивое пламя в топках с низким и высоким противодавлением;
• широкие коммуникационные возможности для удаленного контроля и управления;
• минимизация тепловых потерь при остановке горелки.

Условия эксплуатации

Газовые горелки WKmono-G подходят для размещения только в закрытых помещениях с достаточной вентиляцией, температурой от -15 до +40 °C, относительной влажностью не более 80%. Воздух для горения не должен содержать агрессивных веществ (галогены, хлориды, фториды и др.).
