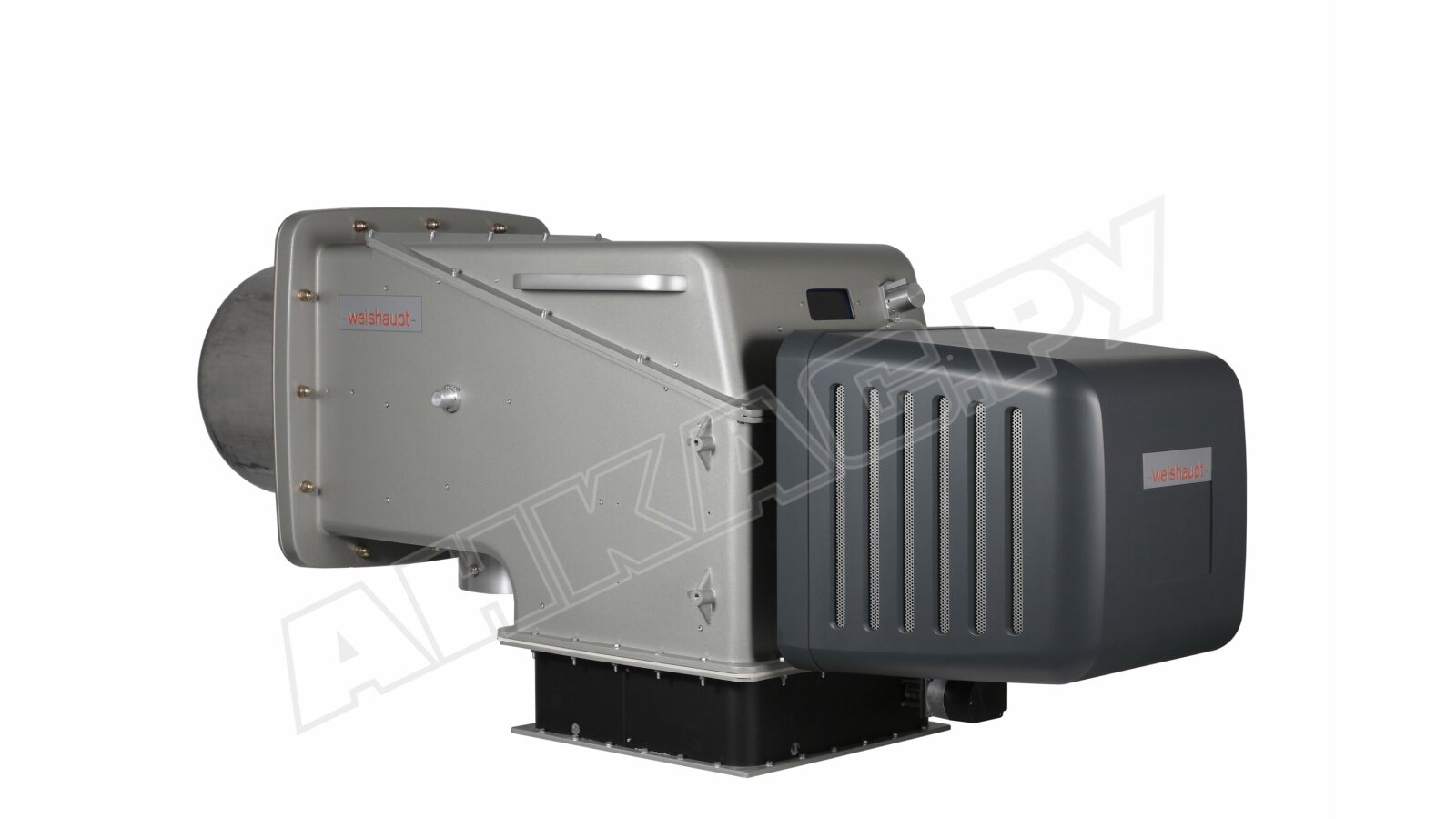

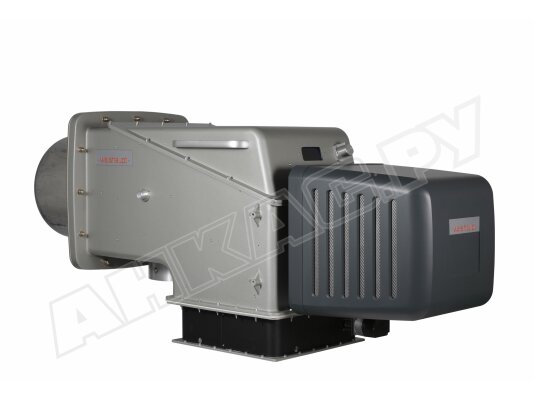

Газовая горелка Weishaupt WKG 80/3-A, ZMH-NR

Газовая горелка Weishaupt WKG 80/3-A, исп. ZMH-NR, арт: 27780610 оснащена модифицированным смесительным устройством, специально для промышленных топочных установок с особыми требованиями по выбросам NOx. Отличается более низкими выбросами оксидов азота в сравнении со стандартными моделями. Автоматизированная работа под управлением микропроцессора, электронное регулирование компонентов газовоздушной смеси обеспечивают высокую эффективность горелки и экономичное потребление ресурсов. КПД тепловой установки можно повысить, используя теплоту отработанных газов. Горелка подготовлена для этих целей (выполнена дополнительная теплоизоляция).

Рабочая среда

Горелка испытана в соответствии с требованиями EN 676 при работе на природном газе Е, LL, сжиженном газе B/P. В случае планирования использования горелки для других газообразных сред необходимо предварительно согласовать эту возможность с фирмой-производителем.

Регулирование

Мощность газовой горелки изменяется в плавно-двухступенчатом или модуляционном режиме. Электронная модуляция обеспечивает максимальную адаптацию котла под потребности в тепле, экономичный расход энергоресурсов.

Характеристики и особенности:

• питание от сети 230 В/ 50 Гц;
• регулирование мощности в диапазоне 2200-22000 кВт;
• 2 класс стандарта EN 676 по выбросам оксидов азота в атмосферу;
• уровень рабочих шумов: 93 дБ;
• параметры соединения: Rp 2";
• комплектация головкой сгорания;
• автоматическое закрытие заслонки воздуха, защита от потерь тепла;
• рекуперация тепла, использование подогретого воздуха для сжигания.

Цифровое управление

Газовая горелка работает в автоматическом режиме. Оснащена менеджером горения W-FM с электронным связанным регулированием. Автоматика управляет всеми процессами, контролирует интенсивность сигнала пламени через подключенный датчик, отслеживает давление топлива и воздуха, функционирование системы в целом и всех компонентов, информирует о стадиях горения через блок индикации, отключает горелку при обнаружении сбоев и отклонений от нормы. Точная настройка параметров горения осуществляется с помощью специального блока управления и индикации. Интерфейс позволяет подключать горелку к информационной шине для обмена данными с глобальной системой.

Исполнение и функции

• Модульное исполнение. Горелка состоит из модулей, имеет отдельное размещение шкафа управления, вентилятора.
• Смесительное устройство. Модернизированное устройство смешивания способствует получению однородного состава газовоздушной смеси, которая сгорает с максимальным тепловым эффектом и пониженным уровнем оксидов азота, что способствует более эффективной и экологичной работе топочной установки.
• Возможность увеличения КПД. Исполнение горелки позволяет использовать горячие отходящие газы для выработки дополнительной тепловой энергии. Рекуперация тепла, которая осуществляется через теплообменник в дымоходе, повышает КПД котла на 8-9%. Горелка рассчитана на использование воздуха, нагретого до 250 °С.
• Специальная теплоизоляция. Для работы с подогретым воздухом предусмотрено усиление теплоизоляции, что существенно снижает температуру на поверхности корпуса. Использование дополнительной теплоизоляции способствует уменьшению звукового давления и вибраций.
• Пониженная пусковая мощность. Запуск горелки происходит с помощью дополнительного устройства розжига. На горелку поступает только небольшое количество газа. Затем горелка переходит в обычный режим работы, на малой нагрузке.
• Газовая арматура. Производитель серийно устанавливает в горелки для котлов отопления линейки WKG двойные электромагнитные клапаны класса А, что отвечает требованиям EN 676. Проверку их герметичности осуществляет менеджер горения.
• Отключение с малой нагрузки. Штатное отключение газовой горелки выполняется только с малой нагрузки, за счет чего сохраняется стабильное давление в газовой магистрали.
• Продуманный дизайн. Все элементы для настройки и техобслуживания горелки размещены в легком доступе. Корпус открывается, позволяя проводить необходимые работы без задержки.

Условия эксплуатации

Требования, обязательные к исполнению:

• размещение только внутри закрытых помещений;
• температурный режим: -15°...+40 °С, влажность до 80%;
• отсутствие конденсата;
• сухой, чистый воздух для горения, без грязи, пыли, агрессивных соединений (фторидов, хлоридов, галогенов и пр.).

Возможно специальное исполнение (по отдельному запросу покупателя) для установки горелки в неотапливаемых помещениях. Также можно организовать систему забора воздуха извне (требуется дооснащение).

Основные достоинства:

• высокая мощность и эффективность;
• широкий диапазон регулирования;
• электронное связанное регулирование;
• высокая точность управления цифровым менеджером горения;
• рекуперация тепла, повышение КПД;
• усиленная теплоизоляция корпуса;
• пониженная мощность пуска;
• штатное отключение с малой нагрузки;
• интерфейс информационной шины;
• модульный тип конструкции, простота монтажа, настройки и обслуживания.

Применение

Газовая горелка Weishaupt WKG поддерживает продолжительный режим работы. Предназначена для мощных индустриальных установок. Подходит для оснащения теплогенераторов, отвечающих стандартам EN 303 и EN 676 (паровые, отопительные, водогрейные котлы, воздухонагреватели и другое подобное оборудование).
