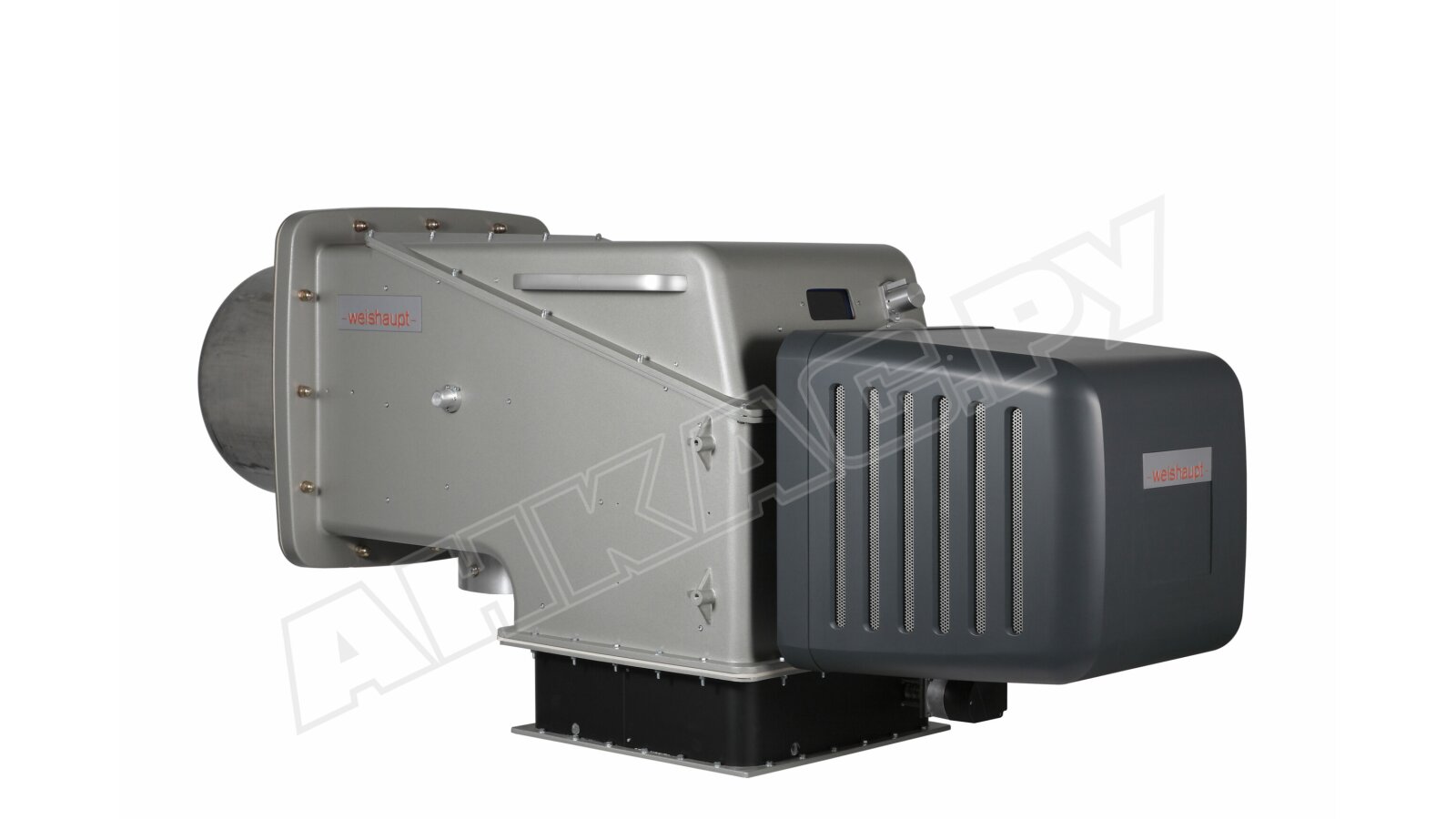

Газовая горелка Weishaupt WKG 50/1-B, 2, исп ZMH

Газовая горелка Weishaupt WKG 50/1-B, 2, исп ZMH, арт: 27750518 обеспечивает эффективное теплоснабжение промышленного объекта. Работает в автоматическом режиме. За счет электронного регулирования мощности горелка максимально адаптируется под потребности в выработке тепла. Конструкция подготовлена для использования тепла отработанных газов, что позволяет повысить КПД тепловой установки на 8-9%.

Рабочая среда

Горелка предназначена для сжигания природного газа Е, LL, сжиженного газа B/P. Протестирована и испытана на перечисленных видах газа. Возможность применения для других сред необходимо согласовывать с производителем.

Электронное регулирование

Электронная модуляция позволяет плавно изменять мощность во всем доступном диапазоне с учетом запроса на производство тепла. Горелка максимально адаптируется под потребности тепловой установки.

Цифровое управление

Горелка работает автоматически. Оснащена цифровым менеджером горения W-FM с электронным связанным регулированием, который управляет всеми процессами и подключенными устройствами. Автоматика контролирует:

• силу сигнала пламени через подключенный датчик;
• герметичность газовых клапанов;
• давление воздуха и газа;
• корректность взаимодействия компонентов системы;
• соблюдение запрограммированной последовательности этапов горения и отключения.

Цифровой менеджмент горения обеспечивает надежную, эффективную и безопасную эксплуатацию горелки. Для задания параметров горения предусмотрен блок управления и индикации (БУИ), который связан с менеджером горения через информационную шину. Интерфейс позволяет передавать информацию и управляющие команды на системы управления высшего уровня.

Исполнение и особенности

• Модульная конструкция. Горелка собрана из модулей, имеет отдельное размещение шкафа управления, вентилятора.
• Повышение КПД. Исполнение горелки позволяет использовать раскаленные дымовые газы для выработки дополнительной тепловой энергии. За счет рекуперации тепла, которая осуществляется через теплообменник в дымоходе, КПД котла можно увеличить на 8-9%. Горелка рассчитана на использование воздуха, нагретого до 250 °С.
• Повышенный уровень теплоизоляции. Для высокотемпературной эксплуатации (работы с подогретым воздухом) предусмотрена усиленная теплоизоляция, за счет чего также минимизируется звуковое давление при работе горелки.
• Смесительное устройство. Узел смешивания имеет обновленную конструкцию, способствует равномерному смешиванию компонентов смеси, более полному сжиганию топлива и снижению выбросов вредных веществ.
• Газовая арматура. Производитель снабдил горелки для котлов отопления линейки WKG двойными электромагнитными клапанами класса А, что соответствует требованиям EN 676. Менеджер горения проверяет герметичность клапанов.
• Уменьшенная мощность при запуске. Газовая горелка запускается с помощью дополнительного запального устройства. На розжиг поступает небольшое количество газа, после чего горелка переходит в обычный режим работы, в соответствии с настройками.
• Отключение с малой нагрузки. Штатное отключение горелки осуществляется только с малой нагрузки, что препятствует образованию резких перепадов давления в сети подачи газа.
• Продуманная компоновка. Все элементы, предназначенные для выполнения настроек и обслуживания горелки, находятся в легком доступе за счет открываемого корпуса.

Характеристики:

• питание от сети 230 В/ 50 Гц;
• регулирование мощности в диапазоне 450-3500 кВт;
• 1 класс стандарта EN 676 по выбросам оксидов азота в атмосферу;
• уровень рабочих шумов: 72 дБ;
• мощность потребления электроэнергии: 155 Вт;
• параметры соединения: Rp 2";
• автоматическое закрытие заслонки воздуха, защита от потерь тепла;
• рекуперация тепла, использование подогретого воздуха для сжигания.

Условия эксплуатации

Безопасная и долговечная служба горелки требует соблюдения рекомендаций по условиям размещения и эксплуатации. Основные требования:

• установка только внутри закрытых помещений;
• температура воздуха -15°...+40 °С, влажность не более 80%;
• отсутствие конденсата;
• использование сухого, чистого воздуха, без грязи, строительной пыли, агрессивных примесей (фторидов, хлоридов, галогенов и пр.).

Возможно специальное исполнение для неотапливаемых помещений (по запросу). Также можно организовать систему забора воздуха извне.

Основные достоинства:

• широкий диапазон регулирования;
• электронная модуляция мощности;
• высокая точность управления цифровым менеджером горения;
• повышение КПД за счет рекуперации тепла при использовании горячего воздуха;
• удобство настройки, тестирования и отслеживания параметров через блок управления;
• пониженная мощность пуска;
• штатное отключение с малой нагрузки;
• передача данных через информационную шину;
• защита от рассеивания тепла при отключении горелки;
• низкий уровень рабочих шумов;
• модульный тип конструкции, простой монтаж, настройка и обслуживание.

Применение

Газовая горелка Weishaupt WKG служит для применения в системах с продолжительным режимом работы. Подходит для теплогенераторов, соответствующих нормам EN 303 и EN 676 (паровые, отопительные, водогрейные котлы, сушильные камеры и другое аналогичное оборудование).
