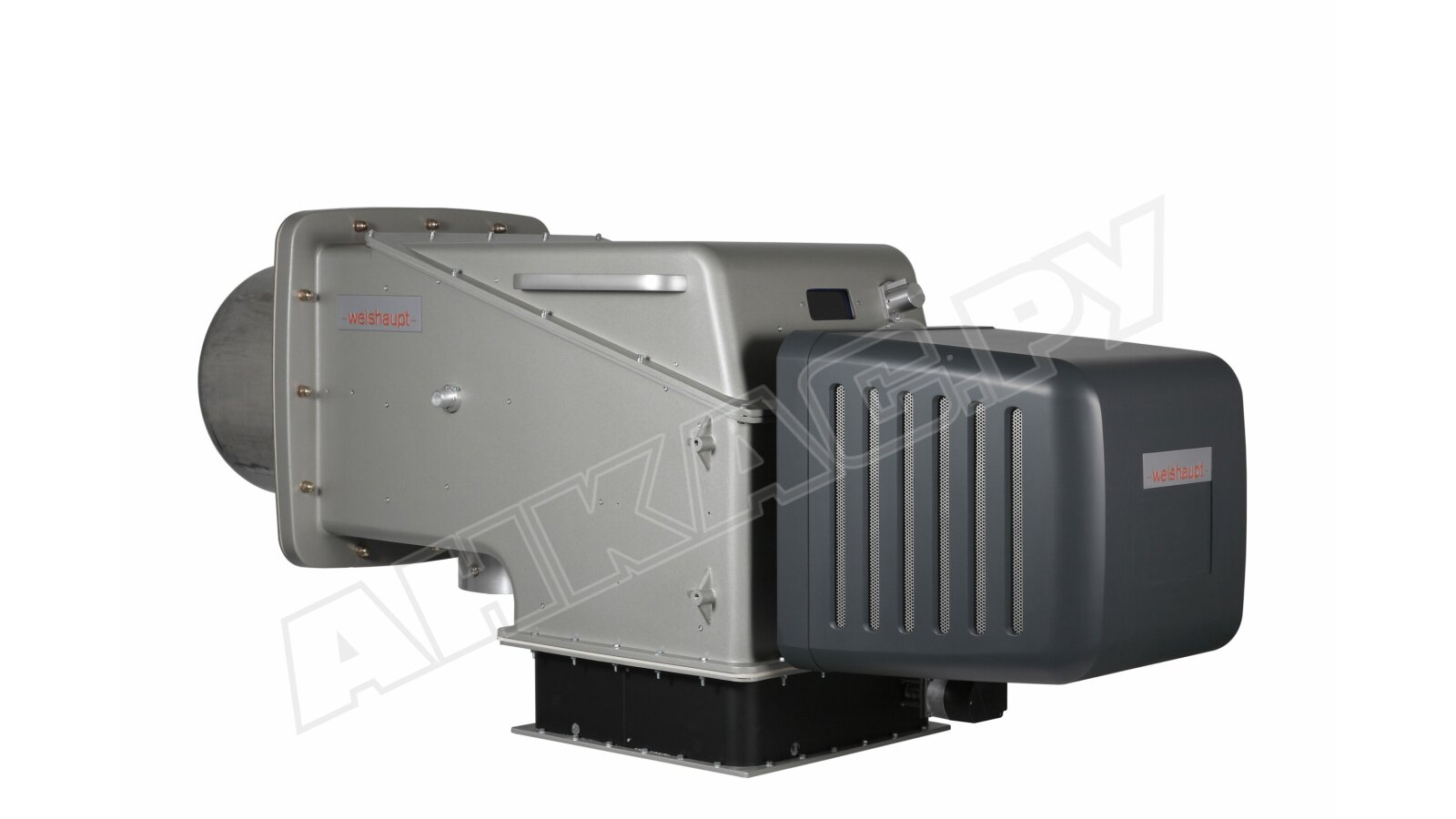

Дизельная горелка Weishaupt WKL 70/1-B, ZM

Дизельная горелка Weishaupt WKL 70/1-B, исп. ZM, арт: 27170301 разработана специально для промышленных систем отопления. Благодаря модульной конструкции и широкому диапазону регулирования мощности эта горелка может использоваться для решения множества специальных задач. Полностью автоматизированный режим работы обеспечивает высокую точность управления, оптимальный состав топливовоздушной смеси, безопасную работу топочной установки.

Регулирование мощности

Горелка работает в плавно-двухступенчатом режиме, переходя с одной ступени на другую с учетом потребности в тепле. Плавный переход между уровнями нагрузки исключает резкие перепады в потреблении топлива. При установке электронного регулятора мощность горелки изменяется в режиме модуляции, в соответствии с запросом на получение тепла в любой точке нагрузки внутри рабочего диапазона.

Подробнее о дизельной горелке

Горелка сконструирована по модульному принципу. Вентилятор, шкаф управления, насосная станция размещены отдельно. Такая концепция предусматривает высокую гибкость в применении.

Вентилятор может размещаться не только на горелке, но и в отдельном помещении. Это особенно важно, когда требуется забор воздуха извне для подачи на горение чистого воздуха.

Менеджер горения является основным узлом управления и контроля всех процессов. Он отслеживает запрограммированную последовательность этапов горения, интенсивность сигнала пламени, функционирование компонентов и их взаимодействие. За счет цифровой точности управления оптимизируются рабочие процессы, повышается экономичность и эффективность горения, снижаются вредные выбросы.

Для удобства настройки параметров горения и мониторинга за работой горелки предусмотрен блок управления и индикации (БУИ), который подключается к горелке с помощью соединительного кабеля и может быть отсоединен в процессе пусконаладки.

Встроенное устройство зажигания вырабатывает ток высокого напряжения, который при поступлении на электроды розжига воспламеняет топливовоздушную смесь с помощью искрового разряда.

Менеджер горения через подключенный датчик отслеживает интенсивность сигнала пламени. В случае утери сигнала инициирует блокировку системы.

Новое смесительное устройство уменьшает потери давления на горелке, а также уровень выбросов оксидов азота.

Характеристики и особенности:

• рабочая среда: жидкое топливо EL вязкостью до 6 мм2 /с при 20°C;
• 1 класс эмиссии оксидов азота по нормам EN 267;
• доступный диапазон мощности: 1200-7000 кВт;
• питание от электрической сети: 230 В / 50 Гц;
• связанное регулирование топлива и воздуха;
• эффективный наддув, низкие потери давления воздуха;
• применение в системах с прерывистым и длительным циклом работы;
• автоматический перезапуск каждые 24 часа для самопроверки системы;
• стабильное горение пламени в топках любого типа;
• температура воздуха на сжигание – до 20°C;
• модульная конструкция, отдельный блок управления и индикации;
• электромагнитный запорный клапан на блоке форсунки;
• применение для разных типов топок, с низким и высоким сопротивлением;
• удобство доступа к рабочих деталям, требующим обслуживания;
• тепло-, звукоизоляция корпуса горелки, низкий уровень рабочих шумов;
• продуманная компоновка для быстрого монтажа, настройки и ТО.

Условия эксплуатации

Дизельные горелки для котлов отопления Weishaupt WKL размещаются внутри закрытых чистых помещений с температурным режимом -15...+40 °С, влажностью < 80%. Конденсация недопустима. Для установки в неотапливаемых помещениях требуются дополнительные мероприятия (следует направить запрос производителю).

Воздух для горения должен быть очищен от строительной и другой пыли, паров, агрессивных частиц (галогены, хлориды, фториды и т. д.). При использовании загрязненного воздуха значительно повышаются расходы на очистку и техобслуживание горелки. Во избежание попадания в систему сжигания посторонних примесей и загрязнений, способных вызвать разрушения конструктивных частей горелки, можно организовать забор воздуха извне.

Достоинства:

• электронная модуляция мощности;
• широкие возможности регулирования;
• цифровое управление и контроль;
• поддержка прерывистого и длительного цикла;
• текстовая индикация на русском языке;
• устойчивое пламя во всех типах топок;
• удобная компоновка узлов;
• изолированный корпус, низкий уровень рабочих шумов и вибраций;
• гибкая коммуникация через шинную систему;
• легкий доступ к основным компонентам для осмотра и обслуживания.

Применение

Дизельная горелка Weishaupt WKL предназначена для оснащения тепловых установок без особых требований по объему выбросов Nox. Встраивается в состав промышленных котлов и теплогенераторов мощностью до 7000 кВт, соответствующих нормам EN 303.
