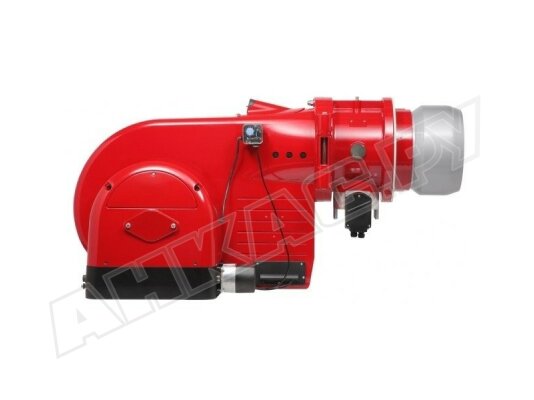

Газовая горелка Weishaupt G 3/1-E, 1, ZMAD

Газовая горелка Weishaupt G 3/1-E, 1, исп. ZMAD, арт: 25131783 поддерживает стабильное пламя независимо от типа топки. Имеет специальное исполнение для расширения диапазона регулирования. Рассчитана на промышленное применение. Предусмотрено 2 ступени мощности с плавным переходом между ними, а при оснащении электронным регулятором доступен режим непрерывной модуляции.

Отличия газовых горелок G исп. ZMAD:

• плавно-двухступенчатое или электронномодулируемое (с доп. оснащением) регулирование;
• плавный переход между ступенями, без скачков в потреблении газа;
• коэффициент регулирования 1:10;
• точное микропроцессорное управление и контроль;
• стабильное горение пламени в топках любого типа;
• воздушная заслонка специального исполнения;
• открытие корпуса в любую сторону для быстрого доступа к огневой голове;
• высокий КПД от сгорания топлива, низкий выход NOx;
• широкие возможности применения.

Конструкция газовой горелки

Горелка имеет моноблочную конструкцию. В компактном блоке размещен двигатель горелки, который приводит в движение колесо вентилятора (размещено на оси двигателя). Головка горения и регуляторы хорошо просматриваются и доступны для пользователя. За счет откидываемого шарнира корпус открывается влево и вправо.

Автоматическую работу горелки обеспечивает топочный автомат LFL 1.322, установленный в шкафу управления. К нему подключен электрод ионизации, осуществляющий непрерывный контроль за горением пламени.

В исполнении ZMA регулятор давления размещен перед горелкой. В горелках Weishaupt используются двойные э/м клапаны DMV (безопасности и главный). Газовую рампу можно заказать отдельно.

Безопасное функционирование

Газовые горелки Weishaupt серии G исп. ZMAD соответствуют европейским стандартам безопасности. Незамедлительно отключаются в следующих случаях:

• срабатывании реле минимального давления газа;
• отсутствии достаточного объема воздуха для горения;
• отключении питания или недостаточности напряжения в сети;
• потере сигнала пламени в процессе работы горелки;
• срабатывании ограничителей.

Для повышения безопасности газовой установки можно купить газовую горелку, дополнив базовый комплект устройством контроля герметичности газовых клапанов (не является обязательным условием функционирования).

Основные параметры:

• рабочая среда – природный газ Е, LL;
• 2 ступени регулирования мощности (низкое/ высокое пламя), плавный переход;
• электронная модуляция при оснащении соответствующим регулятором;
• диапазон регулирования мощности: 60-630 кВт;
• коэффициент регулирования: 1:10;
• розжиг горелки на мощности выше малой нагрузки;
• питание от сети 380 В;
• герметичное закрытие воздушного канала при прерывании процесса горения;
• параметры соединения: Rp 1";
• функция предпродувки камеры сгорания;
• медленное регулирование, время выбега сервопривода – до 42 сек.;
• связанное управление заслонок газ/ воздух, 2 винта для настройки параметров;
• низкий уровень шума.

Эксплуатация и размещение

Газовые горелки Weishaupt могут эксплуатироваться при температурах внешней среды -15°...+40 °С, влажности < 80%. Материал конструкции и газовой рампы, а также степень защиты предусматривают размещение горелки в закрытых вентилируемых помещениях.

Назначение

Газовые горелки Weishaupt типа G исп. ZMAD предназначены для сжигания природного газа. Могут преодолевать повышенное давление в топке, поэтому используются, в первую очередь, в современных котлах и теплогенераторах. Входят в состав сушильных, обжиговых, плавильных печей и других технологических установок.
