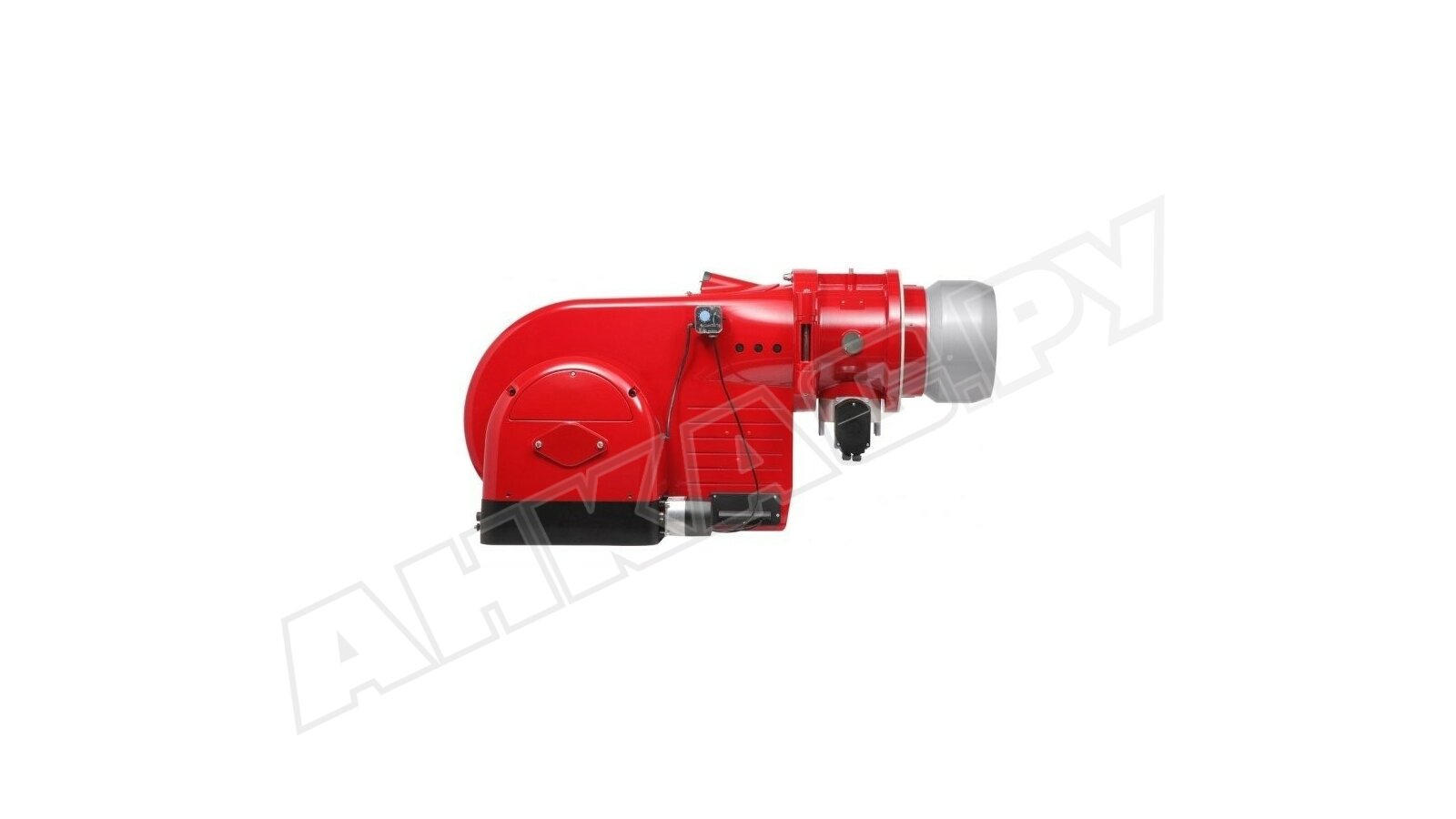

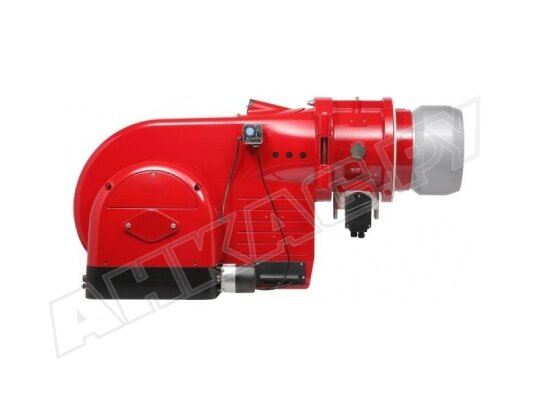

Газовая горелка Weishaupt G 1/1-E, 2, ZMAD

Газовая горелка Weishaupt G 1/1-E, 2, исп. ZMAD, арт: 25111787 имеет специальное исполнение для расширения диапазона регулирования. Подготовлена к плавно-двухступенчатой работе, а при оснащении электронным регулятором может функционировать в режиме непрерывной модуляции мощности, изменяемой с учетом запроса в тепле. Эту горелку можно купить для котлов и теплогенераторов с любым типом топки, так как она обеспечивает устойчивое пламя независимо от сопротивления в камере сгорания.

Отличия газовых горелок G исп. ZMAD:

• плавно-двухступенчатое или электронномодулируемое (опц.) регулирование;
• коэффициент регулирования 1:10;
• плавный переход между ступенями, без резкого перепада расхода газа;
• автоматизированное управление и контроль;
• нагнетание воздуха под давлением, стабильное пламя в топках любого типа;
• заслонка воздуха специального исполнения;
• отличные показатели горения, высокая теплоотдача, незначительный выход NOx;
• широкие возможности применения;
• открываемый в обе стороны корпус для удобства выполнения сервисных работ.

Конструкция газовой горелки

В компактном моноблоке размещен двигатель горелки, который является приводом вентилятора. Колесо вентилятора находится на оси двигателя. Головка горения и элементы настройки рабочих параметров хорошо просматриваются и легкодоступны. За счет откидного шарнира горелку можно открыть в любую удобную сторону.

Автоматическую работу и безопасное функционирование горелки обеспечивает блок автоматики LFL 1.322, встроенный в шкаф управления. С помощью датчика ионизации осуществляется постоянный мониторинг горения пламени.

В исполнении ZMA регулятор давления размещен прямо перед горелкой. В горелках Weishaupt установлены двойные э/м клапаны DMV.

Безопасная работа

Газовые горелки Weishaupt серии G исп. ZMAD изготовлены по европейским нормативам безопасности. Автоматически отключаются при:

• низком давлении газа в магистрали подачи;
• отсутствии необходимого количества воздуха для горения;
• срабатывании ограничителей;
• отключении или недостаточности напряжения в сети;
• потере сигнала пламени при включенной горелке.

Газовая рампа не входит в базовый комплект. Ее можно подобрать в нашем каталоге, с учетом характеристик системы.

Основные параметры:

• 2 ступени регулирования мощности (низкое/ высокое пламя) с плавным переходом;
• электронная модуляция при оснащении соответствующим регулятором;
• рабочая среда – природный газ Е, LL;
• диапазон регулирования мощности: 30-335 кВт;
• питание от сети 380 В;
• коэффициент регулирования: 1:10;
• розжиг горелки на мощности выше малой нагрузки;
• параметры соединения: Rp 2";
• функция предпродувки камеры сгорания;
• время выбега сервопривода – до 42 сек.;
• связанное управление заслонок газ/ воздух, 2 винта регулировки;
• низкий уровень шума.

Внешняя среда

Газовые горелки Weishaupt не рассчитаны на уличную эксплуатацию. Материал конструкции и уровень защиты предусматривают установку в закрытых вентилируемых помещениях. Диапазон внешних температур: -15°...+40 °С, влажность < 80%.

Достоинства:

• плавное регулирование мощности (2 ступени или электронная модуляция);
• высокая эффективность и экономичность;
• управление функциями с помощью микропроцессора;
• стабильное горение пламени, мощный наддув;
• широкий диапазон регулирования;
• совместимость с любыми камерами сгорания;
• герметичное закрытие воздушного канала;
• легкий доступ к огневой голове, удобство обслуживания;
• широкая область применения.

Назначение

Газовые горелки Weishaupt G ZMAD служат для работы с природным газом. Подходят для различных промышленных применений. Способны преодолевать высокое сопротивление в топке, поэтому используются, прежде всего, в современных котлах и теплогенераторах. Встраиваются в сушильные, обжиговые, плавильные печи и другие технологические установки.
